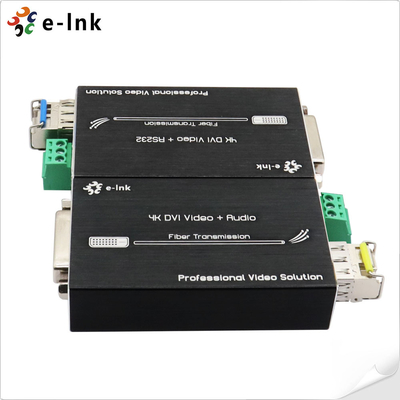

Mini 4K DVI Glasfaser-Extender mit RS232, bis zu 80 km Übertragungsdistanz
Übersicht
Der LNK-MDR4K Mini 4K DVI Glasfaser-Extender mit RS232 ermöglicht Langstrecken-
Übertragung von unkomprimierten 4K DVI Video- und RS232 Steuersignalen über eine einzelne optische
Faser. Unterstützt Auflösungen bis zu 4K×2K@60Hz (YUV 4:2:0), dieser kompakte Extender gewährleistet
kristallklare Videoqualität und Signalübertragung mit geringer Latenz über Entfernungen von bis zu 80
Kilometern entspricht.
Das Sendermodul wandelt den DVI-Eingang in einen schnellen optischen 10 Gbit/s Datenstrom,
während der Empfänger ihn wieder in ein Standard-DVI-Signal mit voller Integrität und ohne Kompressionsverlust wiederherstellt
verlust. Entwickelt mit hoher Störfestigkeit und ausgezeichneter Signalstabilität ist der Extender
RoHS-konform und vollständig bleifrei, was den Umweltstandards in Europa und China entspricht.
Dieser Glasfaser-DVI-Extender wird häufig in Großbild-Videowänden, Konferenzraum-
Systemen, Leitstellen und Heimkinoinstallationen eingesetzt und bietet professionelle Zuverlässigkeit
und hochwertige 4K-Signalübertragung für jede anspruchsvolle AV- oder Kommunikationsumgebung.
Großbildanzeige und Steuerungssysteme.
Merkmale
Entspricht den DVI 1.0 und HDCP 1.2 Standards, wodurch eine stabile Signalintegrität und Kompatibilität
mit einer Vielzahl von Anzeigegeräten und Videoquellen gewährleistet wird.
Bietet unkomprimierte digitale Videoübertragung mit Null Latenz und Null Signalverlust,
und behält die kristallklare 4K-Bildqualität auch über große Glasfaserentfernungen bei.
Hohe optische Datenrate von bis zu 10,2 Gbit/s, bietet eine reibungslose Übertragung mit hoher Bandbreite für
anspruchsvolle visuelle Anwendungen.
Unterstützt ultra-lange Übertragungsdistanzen von bis zu 80 Kilometern über Singlemode-Glasfaser, ideal
für groß angelegte AV- oder industrielle Kommunikationssysteme.
Kompatibel mit allen DVI-Anzeigemodi bis zu 4K×2K@60Hz, YUV 4:2:0, garantiert volle Auflösung
Unterstützung für High-Definition- und 4K-Displays.
Integrierter serieller RS232-Kommunikationskanal, ermöglicht die zuverlässige Erweiterung von Steuersignalen für
professionelle AV- und Automatisierungssysteme.
Automatische EDID-Erkennung für Plug-and-Play-Setup, intelligente Anpassung an verschiedene Quellen und Anzeige
Geräte ohne manuelle Konfiguration.
Hot-Plug-fähig und EMI/RFI-beständiges Design, gewährleistet einen sicheren und störungsfreien Betrieb in
komplexen elektromagnetischen Umgebungen.
Kompaktes Mini-Metallgehäuse, konzipiert für einfache Installation, flexible Platzierung und langfristige
Haltbarkeit in platzbeschränkten Anwendungen.
Großer Betriebstemperaturbereich (-10 °C bis +50 °C), gewährleistet zuverlässige Leistung in verschiedenen
industriellen und kommerziellen Umgebungen.
Technische Indizes
|
Art des Extenders
|
DVI-Signal über Glasfaserkabel
|
|
Eingangssignale
|
DVI
|
|
Anschluss
|
DVI-D
|
|
Signalunterstützung
|
DVI 1.0-Formatstandard und HDCP-konform
|
|
Video-Unterstützung
|
Bis zu 720P/960P/1080p@60Hz, 4K*2K@30Hz
|
|
Audio-Unterstützung
|
Dolby TrueHD, Dolby Digital Plus, DTS, DTS-ES 6.1, DTSHD, DTS-HD-HRA, DTS-HD Master, (PCM-2CH)
|
|
Chroma-Subsampling
|
Max. 3840*2160@60Hz (4:2:0)
Max. 3840*2160@30Hz (4:4:4, 4:2:2)
|
|
EDID
|
Bidirektionale (Vorwärts + Rückwärts) Übertragung:
Unterstützung für dynamisches EDID, Plug & Play, kein Erlernen erforderlich
Unidirektionale (Vorwärts-)Übertragung:
Unterstützung für manuelles EDID-Lernen
|
|
RS232
|
3-Pin-Klemme, Baudrate ≤ 38400
|
|
Glasfaseranschluss
|
SFP/LC
|
|
Bandweite
|
10,2 Gbit/s
|
|
Übertragungsdistanz
|
300 m (über OM3-Faser)
|
|
Bis zu 80 km (über Singlemode-Faser)
|
|
Betriebstemperatur
|
-10 ~ + 50°C
|
|
Lagertemperatur
|
-20 ~ + 80°C
|
|
Luftfeuchtigkeit
|
5 % bis 90 % relative Luftfeuchtigkeit (nicht kondensierend)
|
|
MTBF
|
100.000 Stunden
|
|
Abmessungen (BxTxH)
|
2,87 x 1,73 x 0,69 Zoll (73 x 44 x 17 mm)
|
|
Gewicht
|
60 g / 0,13 lb
|
|
Stromversorgung
|
5V DC (USB-C)
|
|
Leistungsaufnahme
|
<5W
|
|
Sicherheitszulassungen
|
CE, FCC, Rohs
|
Bestellinformationen
|
Model
|
Beschreibung
|
|
LNK-MDR4K-MM
|
Mini DVI Glasfaser-Extender: 1-Kanal DVI Signal(4K*2K) + Rückwärts-RS232, OM3 Multimode-Faser, 300 Meter, LC, einschließlich 1 Sender & 1 Empfänger, 5V DC Stromeingang
|
|
LNK- MDR4K-S20
|
Mini DVI Glasfaser-Extender: 1-Kanal DVI Signal(4K*2K) + Rückwärts-RS232, Single-Mode-Faser, 20 km, LC, einschließlich 1 Sender & 1 Empfänger, 5V DC Stromeingang
|
|
LNK- MDR4K-S40
|
Mini DVI Glasfaser-Extender: 1-Kanal DVI Signal(4K*2K) + Rückwärts-RS232, Single-Mode-Faser, 40 km, LC, einschließlich 1 Sender & 1 Empfänger, 5V DC Stromeingang
|
|
LNK- MDR4K-S80
|
Mini DVI Glasfaser-Extender: 1-Kanal DVI Signal(4K*2K) + Rückwärts-RS232, Single-Mode-Faser, 80 km, LC, einschließlich 1 Sender & 1 Empfänger, 5V DC Stromeingang
|

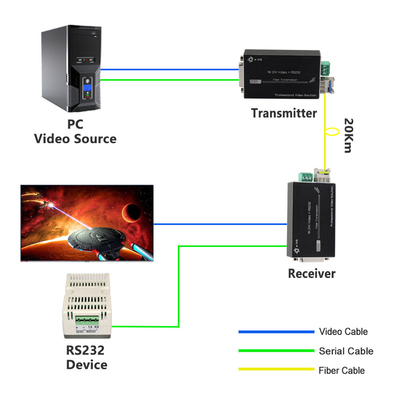

Anwendung
Der Mini 4K DVI Glasfaser-Extender mit RS232 wird häufig in professionellen audiovisuellen (AV),
industriellen Automatisierungs- und Steuerungskommunikations-Umgebungen eingesetzt, die Langstrecken-,
hochauflösende Signalübertragung mit vollständiger Zuverlässigkeit erfordern.
Er ist eine ideale Lösung für groß angelegte Videoanzeigesysteme, Digital Signage-Netzwerke und
Rundfunkzentren eingesetzt, wo 4K DVI Videosignale und serielle RS232-Daten über
große Entfernungen ohne Komprimierung oder Qualitätsverlust übertragen werden müssen.
In Konferenzräumen, Kontrollräumen und Leitstellen gewährleistet der Extender Echtzeit-Signal-
Synchronisation zwischen Computern, Displays und Steuergeräten und bietet eine reibungslose Kommunikation
und präzise Steuerung.
Das Gerät wird auch häufig in medizinischen Bildgebungssystemen, Sicherheitsüberwachung, Bildungs-
Multimedia-Klassenzimmern und Heimkinoinstallationen eingesetzt, wo High-Definition-DVI-Signal-
Übertragung und RS232-Gerätesteuerung für Leistung und Systemintegration unerlässlich sind.
Dank seiner Glasfaserübertragungstechnologie, starken Anti-Interferenz-Fähigkeit und
Langstreckenübertragung bis zu 80 km garantiert er stabile, sichere und bandbreitenstarke
Kommunikation, auch in Umgebungen mit starken elektromagnetischen Störungen.
Panel-Informationen
