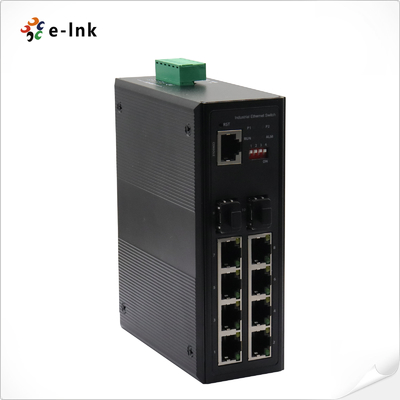

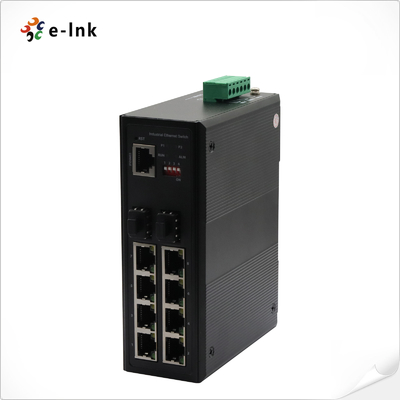

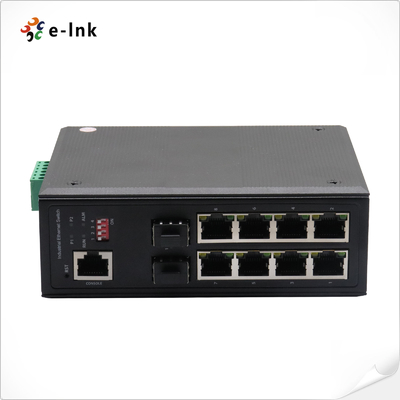

Industrie4- Port 10/100/1000T 802.3bt PoE +4- Port 10/100/1000T 802.3Eint PoE+2-Port 100/1000X SFP verwalteter Ethernet-Switch
LNK-GYM7208GHP-SFPÜbersicht über den Ethernet-Schalter für industrielle Anwendungen
DieLNK-GYM7208GHP-SFPDie Serie ist ein industriell verwalteter PoE-Switch der nächsten Generation mit
4 x 802,3bt (90W) PoE++-Anschlüsse,4 x 802,3at (30W) PoE+-Anschlüsseund2 x Gigabit-SFPFiber-Slots
Dieses Produkt wurde so konzipiert, dass es den
Dies ist eine wichtige Voraussetzung für die Erreichung der Zielvorgabe.
Es verfügt über zwei Leistungseingänge (12 bis 48 V Gleichstrom) für Entlassungen, betreibtohne Lüfter, und prahlt
ein breiter Temperaturbereich (-40°C bis 80°CEs ist kompakt, robustIP40MetallgehäuseDIN-Schiene
oderWandmontage, so dass es ideal fürIndustrieautomation,ITS (intelligente Verkehrssysteme),
Militär- und VersorgungsnetzeDieser Schalter ist mit fortgeschrittener Qualität des Dienstes (QoS), VLAN,
und Netzmanagementfunktionen, die eine hohe Bandbreite, geringe Latenz und eine sichere Datenübertragung gewährleisten
für unternehmenskritische Anwendungen.
LNK-GYM7208GHP-SFPIndustriell verwalteter Ethernet-SwitchEigenschaften
LNK-IMC2008Gdie folgenden Merkmale aufweist:
- Ich weiß.Flexible Glasfaserkonnektivität: Zwei 100/1000BASE-X Mini-GBIC/SFP-Slots mit Autodetektion für verschiedene SFP-Module.
- Ich weiß.Hochleistungs-PoE-Unterstützung: 4×10/100/1000T 802.3bt PoE-Ports und 4×10/100/1000T 802.3at PoE-Ports,
Lieferung bis480 Watt Gesamtleistungskapazität.
- Ich weiß.Große Rahmenkapazität: Unterstützt 16K-Byte-Riesenframes, kompatibel mit mehreren Erweiterungsprotokollen.
- Ich weiß.Effiziente Vernetzung: IEEE 802.3az Energieeffizientes Ethernet mit 8K-MAC-Adresstabelle für eine optimierte Leistung.
- Ich weiß.Erweiterte Protokollunterstützung:Volle IPv6-Kompatibilität mit 4KV-Schutz gegen elektrische Überspannungen für einen zuverlässigen Betrieb.
- Ich weiß.Umfassende Statusindikatoren: klare LED-Anzeigen für den Echtzeitstatus des Geräts und die Netzwerkaktivität.
- Ich weiß.Schutz der Stromzufuhr: Polaritätsschutzvorrichtung verhindert Schäden durch falsche Stromanschlüsse.
- Ich weiß.Robustes Design ohne Lüfter: Dauerhaftes Metallgehäuse mit Lüfterfreier Kühlung für einen leisen, wartungsfreien Betrieb.
- Ich weiß.Flexible Einrichtung: Unterstützt sowohl DIN-Schienen- als auch Wandmontage-Konfigurationen für eine vielseitige Nutzung.
LNK-GYM7208GHP-SFPIndustriell verwalteter Ethernet-SwitchTechnische Indizes
|
Physischer Hafen
|
|
RJ45-Anschluss und Geschwindigkeit
|
4x10/100/1000Basis-T 802.3btPoE++
4x10/100/1000Basis-T 802.3atPoE+
|
|
Glasfaseranschluss und -geschwindigkeit
|
2x100/1000Base-FX SFP (Dual Mode, automatische Erkennung)
|
|
Parameter
|
|
Ethernet-Standards
|
IEEE802.1x-Authentifizierung
IEEE802.1Q-Tagging
IEEE802.1p-Queing Layer 2 QoS/CoS mit mindestens 4 Warteschlangen pro PortIEEE802.1w RSTP-Schnellspannbaum
IEEE802.3ad Trunking
IEEE802.3x Durchflussregelung
IEEE 802.1D Spannbaum
IEEE802.1ab LLDP
|
|
Paketpuffer
|
4 Mbits
|
|
Maximale Paketlänge
|
Bis zu 1532Bytes
|
|
MAC-Adressentabelle
|
16K
|
|
Übertragungsart
|
Speichern und Weiterleiten (Full/Half-Duplex-Modus)
|
|
Umtauschvermögen
|
Verzögerungszeit: < 7 μs
Bandbreite des Hintergrundbildes: 20 Gbps
Paketübertragungsrate: 14,88 Mpps
|
|
Zentralbank
|
|
PoE-Standard
|
4 x IEEE 802.3af/bei/bt Zentralbank
4 x IEEE 802.3af/bei PoE
|
|
Strombudget
|
Max. PoE-Ausgangsstrombudget90W fürEinzelne PoE-Anschluss
Gesamt PoE-Strombudget bis maximal 480 Watt
|
|
Blitzschutz
|
Der Industrial Switch liefert eine Kontaktentladung von ±8 KV Gleichstrom und eine Luftentladung von ±15 KV Gleichstrom für den Ethernet-ESD-Schutz.Es unterstützt außerdem eine ±4KV-Spannungsdichte, um die Stabilität des Produktes zu verbessern und schützt die Netzwerke der Benutzer vor verheerenden ESD-Angriffen, um sicherzustellen, dass der Betriebsfluss nicht schwankt.
|
|
DIP-Schalter
|
|
DIP
|
Staat
|
Beschreibung
|
|
#1
|
An
|
RSTP ist deaktiviert
|
|
Ausgeschaltet
|
RSTP aktivieren
|
|
#2
|
An
|
Port VLAN aktiviert
|
|
Ausgeschaltet
|
VLAN-Anschluss deaktivieren
|
|
#3
|
An
|
SFP-Port ist 100M
|
|
Ausgeschaltet
|
SFP-Anschluss 100M/1000M
|
|
#4
|
N/A
|
Funktionsreserve
|
|
LED-Anzeiger
|
|
Macht
|
Verbindungs-immer
|
|
RJ45
|
Link/Act: immer verbunden; Datenwechsel-Funktion Lichtgeschwindigkeit: immer 100 Mbps; 10 Mbps-Funktion
|
|
Fasern
|
Link/Act: immer verbinden; Datenwechsel blinzeln
|
|
Energieinformationen
|
|
Stromzugangsmodus
|
Phoenix-Terminal
|
|
Überflüssiger Leistungsaufwand
|
DC48- 56V
|
|
Überlastschutz
|
- Ja, das ist es.
|
|
Leistung rückwärts
|
Unterstützung
|
|
Stromverbrauch
|
Volllast < 15 W (Nicht PoE verwenden)
|
|
Materielles Eigentum
|
|
Schutzgrad
|
Gehäuse aus Aluminium IP40
|
|
Kühlmodus
|
Natürliche Kühlung, kein Ventilator
|
|
Abmessungen
|
138 mm x 106 mm x 41 mm (L x W x H)
|
|

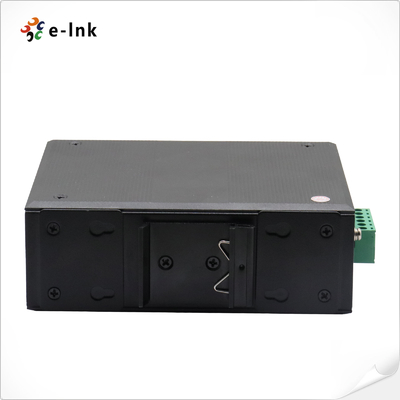

Installationsmodus
|
DIN-Spur/an der Wand montierbar
|
|
Gewicht
|
600 g
|
|
Arbeitsumfeld
|
|
Betriebstemperatur
|
- 40°C~80°C
|
|
Betriebsfeuchtigkeit
|
5% bis 90% nicht kondensierbar
|
|
Speichertemperatur
|
- 40°C~ 80°C
|
|
Gewährleistung
|
|
MTBF
|
100,000 Stunden
|
|
Haftungszeitraum für Mängel
|
5 Jahre Garantie, lebenslanger technischer Support
|
|
Zertifizierungsstandard
|
|
EWI
|
FCC Teil 15 Teil B Klasse A,
EN 55022 Klasse A
|
|
EWS
|
die in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführten Anforderungen erfüllen;
die in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführten Anforderungen erfüllen;
die in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführten Anforderungen erfüllen;
EN61000-4-5 (Spannung)
die in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführten Anforderungen erfüllt;
Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen.
|
|
Kollision
|
Einheitliche Norm IEC 60068-2-27
|
|
Verlassen.
|
Einheitliche Prüfstelle
|
|
Vibrationen
|
Einheitliche Norm IEC 60068-2-6
|
|
Sicherheitsstufe
|
Einheit für die Erfassung von Daten
|
|
Software
|
|
Funktionen der Software
|
ÜberflüssigertArbeit: STP/RSTP
|
|
Mehrfachübertragung: IGMP Snooping V1/V2
|
|
VLAN: IEEE 802.1Q 4K VLAN, QINQ
|
|
Verknüpfungsaggregation: manuell
|
|
Verwaltung: CLI/WEB/SNMP
|
|
Diagnostische Wartung: Port-Spiegelung, Ping
|
|
Alarmmanagement: 1-Wege-Relais-Alarmausgang, RMON, SNMP-Falle
|
|
Sicherheit: DHCP-Snooping, hierarchische Verwaltung der Benutzer
|
|
Datenkontrolle Portbasierte Ein-/Ausgangsgeschwindigkeitsbegrenzung, Voll-Duplex-IEEE 802.3x, Halb-Duplex-Kontrolle des Rückdruckdurchflusses.
Unterdrückung von Broadcast-Storms, Unterdrückung von Unbekannten-Multicast und Unterdrückung von Unbekannten-Unicast
|
LNK-GYM7208GHP-SFPIndustriell verwalteter Ethernet-SwitchBestellinformationen
|
Modell
|
Beschreibung
|
|
LNK-GYM7208GHP-SFP
|
Industrie4- Port 10/100/1000T 802.3bt PoE + 4- Port 10/100/1000T 802.3Eint PoE+2-Port 100/1000X SFP verwalteter Ethernet-Switch
|
|
SFP-Optionen
|
Bitte wählen Sie Ihre SFP auf unserer SFP-Optionsseite (Industrielles Papier und Pappe).
|
|
Das SFP-Modul ist separat zu erwerben.
|
|
Montageoptionen
|
️ Standard-DIN-Schienenstütze installiert; Wandstütze enthalten.
|
|
Leistungsoptionen
|
₹ 480W48VDC DIN-Rail-Stromversorgung.
|
|
Die Stromversorgung ist separat zu erwerben.
|
LNK-GYM7208GHP-SFPIndustriell verwalteter Ethernet-SwitchAnwendung
LNK-GYM7208GHP-SFPIndustriell verwalteter Ethernet-SwitchAbmessung
