Industriell 4-Port 10/100/1000T 802.3bt PoE + 4-Port 10/100/1000T 802.3at PoE + 2-Port 100/1000X SFP Managed Ethernet Switch
Industrieller Managed PoE Ethernet Switch – Übersicht

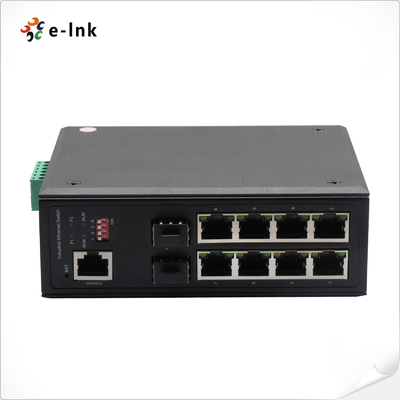

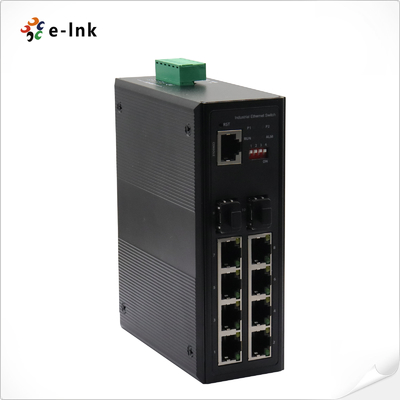

Der LNK-GYM7208GHP-SFP Serie ist ein Managed PoE Switch der nächsten Generation für industrielle Anwendungen mit
4 x 802.3bt (90W) PoE++ Ports, 4 x 802.3at (30W) PoE+ Ports und 2 x Gigabit SFP Glasfaser-Steckplätze
für Hochgeschwindigkeits- und Langstreckenverbindungen. Dieses Produkt wurde entwickelt, um den Anforderungen
industrieller Umgebungen standzuhalten und eine konsistente und zuverlässige Ethernet-Übertragung zu gewährleisten.
Es verfügt über zwei Stromeingänge (12-48V DC) für Redundanz, arbeitet lüfterlos und bietet
einen weiten Temperaturbereich (-40°C bis 80°C). Sein kompaktes, robustes IP40 Metallgehäuse unterstützt DIN-Schienen-
oder Wandmontage, wodurch es sich ideal für Industrieautomatisierung, ITS (Intelligente Transportsysteme),
Militär- und Versorgungsnetze eignet. Dieser Switch ist mit erweiterten Quality of Service (QoS)-, VLAN-
und Netzwerkmanagement-Funktionen ausgestattet, die eine hohe Bandbreite, geringe Latenz und sichere Datenübertragung
für unternehmenskritische Anwendungen gewährleisten.
Industrieller Managed PoE Ethernet Switch – Funktionen
High-Power PoE-Budget: Ausgestattet mit 4x 802.3bt PoE-Ports und 4x 802.3at PoE-Ports, die ein robustes PoE-Gesamtleistungsbudget von bis zu 480W liefern.
Erweiterte Datenverarbeitung: Unterstützt 16K-Byte Jumbo-Frames zur Verbesserung der Netzwerkeffizienz und des Durchsatzes für große Datenübertragungen.
Optimierte Netzwerkleistung: Integriert die IEEE 802.3az Energy Efficient Ethernet-Technologie und verwaltet eine 8K MAC-Adresstabelle für einen optimierten Betrieb.
Erweitertes Netzwerk & Schutz: Bietet volle IPv6-Unterstützung und verfügt über einen 4KV Überspannungsschutz an allen Ports für erhöhte Netzwerkkonsistenz und Haltbarkeit.
Intuitive Statusüberwachung: Umfassende LED-Anzeigen bieten Echtzeit-Einblick in Systemstatus, Stromversorgung und Netzwerkaktivität für einfaches Management.
Robuste Leistungssicherheit: Enthält einen Verpolungsschutz am Stromeingang, um das Gerät vor versehentlichen Falschanschlüssen zu schützen.
Robuste, lüfterlose Konstruktion: Gebaut mit einem robusten Metallgehäuse für passive Kühlung, was einen geräuschlosen, wartungsfreien Betrieb unter rauen Bedingungen gewährleistet.
Flexible Montageoptionen: Entwickelt für eine einfache DIN-Schienen- oder Wandmontage, bietet Anpassungsfähigkeit für verschiedene industrielle und kommerzielle Umgebungen.
Industrieller Managed PoE Ethernet Switch – Technische Indizes
|
Physischer Port
|
|
RJ45-Port und Geschwindigkeit
|
4x10/100/1000Base-T 802.3bt PoE++
4x10/100/1000Base-T 802.3at PoE+
|
|
Glasfaser-Port und Geschwindigkeit
|
2x100/1000Base-FX SFP (Dual-Modus, Auto-Erkennung)
|
|
Parameter
|
|
Ethernet-Standards
|
IEEE 802.1x-Authentifizierung
IEEE 802.1q-Tagging
IEEE 802.1p-Qeueing Layer 2 QoS/CoS mit min. 4 Queues pro Port IEEE 802.1w RSTP Rapid Spanning Tree
IEEE 802.3ad Trunking
IEEE 802.3x-Flusskontrolle
IEEE 802.1D Spanning Tree
IEEE802.1ab LLDP
|
|
Paketpuffer
|
4Mbits
|
|
Maximale Paketlänge
|
Bis zu 1532 Bytes
|
|
MAC-Adresstabelle
|
16K
|
|
Übertragungsmodus
|
Store and Forward (Full-/Half-Duplex-Modus)
|
|
Austauscheigenschaft
|
Verzögerungszeit: < 7μs
Backplane-Bandbreite: 20 Gbit/s
Paketweiterleitungsrate: 14,88 Mpps
|
|
PoE
|
|
PoE-Standard
|
4 x IEEE 802.3af/at/bt PoE
4 x IEEE 802.3af/at PoE
|
|
Leistungsbudget
|
Max. PoE-Ausgangsleistungsbudget 90W für einzelner PoE-Port
Gesamtes PoE-Leistungsbudget bis zu maximal 480 Watt
|
|
Blitzschutz
|
Der Industrial Switch bietet eine Kontaktentladung von ±8KV DC und eine Luftentladung von ±15KV DC für den Ethernet-ESD-Schutz. Er unterstützt auch ±4KV Stoßfestigkeit, um die Produktstabilität zu verbessern und die Netzwerke der Benutzer vor verheerenden ESD-Angriffen zu schützen, wodurch sichergestellt wird, dass der Betriebsablauf nicht schwankt.
|
|
DIP-Schalter
|
|
DIP
|
Zustand
|
Beschreibung
|
|
#1
|
EIN
|
RSTP deaktiviert
|
|
AUS
|
RSTP aktivieren
|
|
#2
|
EIN
|
Port-VLAN aktivieren
|
|
AUS
|
Port-VLAN deaktivieren
|
|
#3
|
EIN
|
SFP-Port ist 100M
|
|
AUS
|
SFP-Port 100M/1000M
|
|
#4
|
N/A
|
Funktionsreserve
|
|
LED-Anzeige
|
|
Strom
|
Immer verbunden
|
|
RJ45
|
Link/Act: immer verbunden; Datenaustausch-Twinkle Geschwindigkeit Licht: 100 Mbit/s - immer; 10 Mbit/s - Twinkle
|
|
Glasfaser
|
Link/Act: immer verbunden; Datenaustausch-Twinkle
|
|
Informationen zur Stromversorgung
|
|
Stromzugriffsmodus
|
Phoenix-Klemme
|
|
Redundanter Stromeingang
|
DC 48-56V
|
|
Überlastschutz
|
Ja
|
|
Strom umgekehrt
|
Unterstützung
|
|
Stromverbrauch
|
Volllast<15W (PoE nicht verwenden)
|
|
Physikalische Eigenschaft
|
|
Schutzart
|
IP40-Aluminiumgehäuse
|
|
Kühlungsmodus
|
Natürliche Kühlung, kein Lüfterdesign
|
|
Abmessungen
|
138 mm x 106 mm x 41 mm (L x B x H)
|
|
Installationsmodus
|
DIN-Schiene/Wandmontage
|
|
Gewicht
|
600 g
|
|
Arbeitsumgebung
|
|
Betriebstemperatur
|
-40℃~80℃
|
|
Betriebsfeuchtigkeit
|
5 % ~ 90 % nicht kondensierend
|
|
Lagertemperatur
|
-40℃~80℃
|
|
: Durch nicht-natürliche Katastrophen verursachte Schäden, beträgt die kostenlose Garantiezeit unseres Unternehmens 1 Jahr.
|
|
MTBF
|
100.000 Stunden
|
|
Haftungszeitraum für Mängel
|
5 Jahre Garantie, lebenslanger technischer Support
|
|
Zertifizierungsstandard
|
|
EMI
|
FCC Part15 Subpart B Klasse A,
EN 55022 Klasse A
|
|
EMS
|
EN61000-4-2(ESD),
EN61000-4-3(RS),
EN61000-4-4(EFT),
EN61000-4-5(Surge),
EN61000-4-6(CS),
EN61000-4-8, EN61000-4-11
|
|
Kollision
|
IEC60068-2-27
|
|
Sturz
|
IEC60068-2-32
|
|
Vibration
|
IEC60068-2-6
|
|
Sicherheitsgrad
|
EN60950-1
|
|
Software
|
|
Software-Funktionen
|
Redundantes Network: STP/RSTP
|
|
Multicast: IGMP Snooping V1/V2
|
|
VLAN: IEEE 802.1Q 4K VLAN, QINQ
|
|
Link-Aggregation: manuell
|
|
Management-Funktion: CLI/WEB/SNMP
|
|
Diagnosewartung: Port-Mirroring, Ping
|
|
Alarmmanagement: 1-Wege-Relais-Alarmausgang, RMON, SNMP-Trap
|
|
Sicherheit: DHCP Snooping, hierarchische Benutzerverwaltung
|
|
Datenkontrolle Portbasierte Eingangs-/Ausgangs-Geschwindigkeitsbegrenzung, Vollduplex IEEE 802.3x, Halbduplex-Gegendruck-Flusskontrolle.
Broadcast-Storm-Unterdrückung, Unknown-Multicast-Unterdrückung und Unknown-Unicast-Unterdrückung
|
Industrieller Managed PoE Ethernet Switch – Bestellinformationen
|
Modell
|
Beschreibung
|
|
LNK-GYM7208GHP-SFP
|
Industriell 4-Port 10/100/1000T 802.3bt PoE + 4-Port 10/100/1000T 802.3at PoE + 2-Port 100/1000X SFP Managed Ethernet Switch
|
|
SFP-Optionen
|
► SFP-Option. Bitte wählen Sie Ihr SFP auf unserer SFP-Optionsseite aus (Industrielles SFP)bietet.
|
|
► SFP-Modul ist separat zu erwerben.
|
|
Montageoptionen
|
► Standard-DIN-Schienenhalterung installiert; Wandhalterung ist im Lieferumfang enthalten.
|
|
Stromversorgungsoptionen
|
►480W 48VDC DIN-Rail-Netzteil. Offener Draht für Klemmenblock.
|
|
► Netzteil ist separat zu erwerben.
|
Industrieller Managed PoE Ethernet Switch – Anwendung
