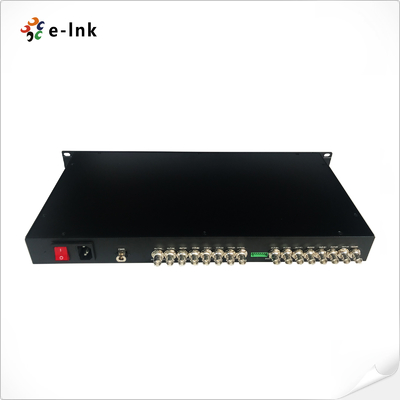

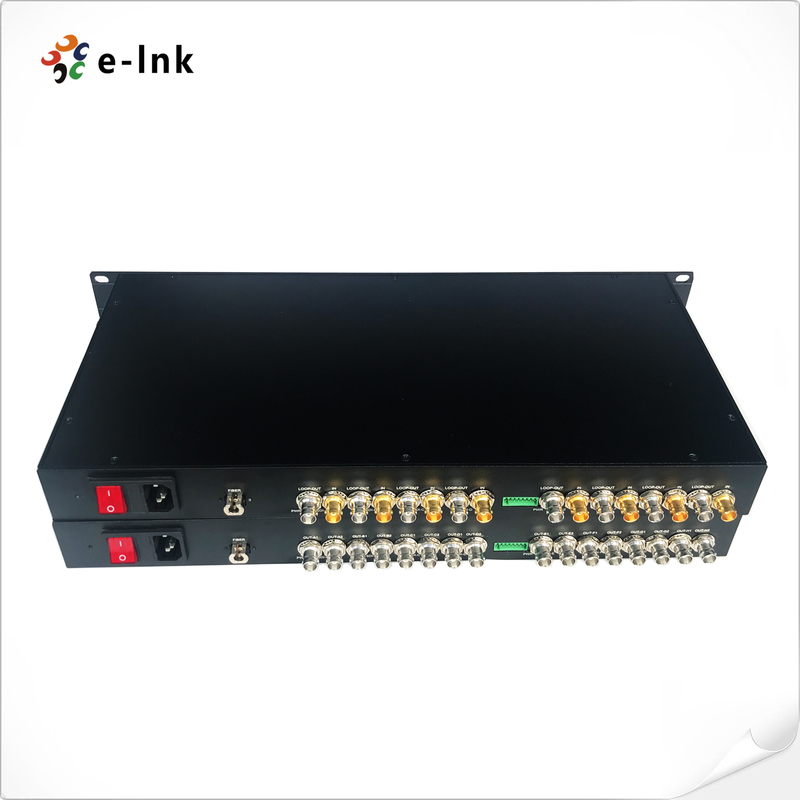

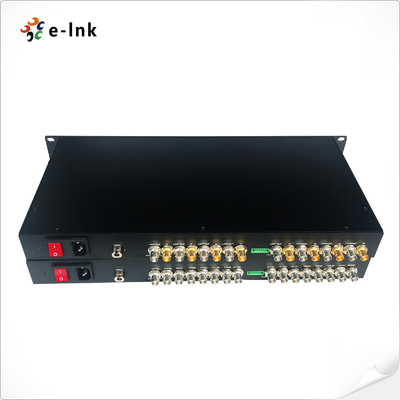

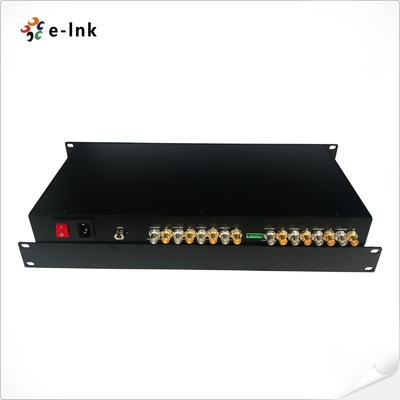

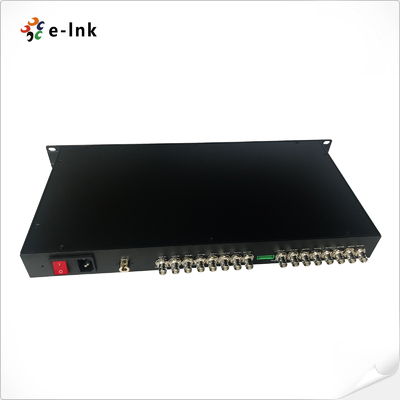

1U Rack-Mountable 8-Kanal SD/HD/3G-SDI über Single Fiber CWDM Uncompressed Extender
8-Kanal SD/HD/3G-SDI Fiber Extender Übersicht
Der LNK-SDI-8V Serie stellt ein professionelles 8-Kanal SD/HD/3G-SDI Video
Glasfaser-Übertragungssystem dar, das die Übertragung von Video in Broadcast-Qualität
über eine einzelne Glasfaser ermöglicht. Diese umfassende Lösung besteht aus einem Sender
und einem Empfänger, mit der Fähigkeit, 1080p 3G-SDI Signale zu unterstützen, begleitet
von CD-Qualität eingebettetem Audio und bidirektionaler RS-485 Datenübertragung.
8-Kanal SD/HD/3G-SDI Fiber Extender Hauptmerkmale umfassen:
►-Kanal Video + 1-Kanal RS-485 Daten über Single Fiber
►Unterstützt SD/HD/3G-SDI Standards (bis zu 3 Gbit/s pro Kanal)
►Lokale Überwachung über SDI-Loop-Ausgang
►20 km Übertragungsdistanz (mit Singlemode-Faser)
►Videoqualität in Broadcast-Qualität mit Null LatenzRack-montierbares 1U-Chassis für professionelle Installationen
Ideal für Broadcast-Studios, Live-Event-Produktion, Sportstätten, und Überwachungssysteme
benötigen hohe Dichte, Langstrecken SDI-Videoübertragung.
8-Kanal SD/HD/3G-SDI Fiber Extender Technische Indizes
|
Glasfaser-Schnittstelle
|
|
Faser-Schnittstelle
|
Simplex LC
|
|
Übertragungsdistanz
|
550m-20Km
|
|
Wellenlänge
|
1310nm/1550nm
|
|
Video
|
|
Video-Schnittstelle
|
BNC
|
|
Video Eingangs-/Ausgangsimpedanz
|
75Ω
|
|
Video-Eingangs-/Ausgangsspannung
|
Typisch: 1Vpp, Min 0,5Vpp, Max 1,5Vpp
|
|
Video-Bitrate
|
Max. 3,2 Gbit/s
|
|
Differenzielle Verstärkung (10%～90% APL)
|
<1%
|
|
SDI-Formatunterstützung
|
625/25 PAL
|
|
525/29.97 NTSC, 525/23.98 NTSC
|
|
720p50, 720p59.94
|
|
1080i 23/24/30/50/59.94
|
|
1080P 23.98/24/30/50/60
|
|
Video-SDI-Standard
|
270 Mbit/s (SD-SDI), 1,485 Gbit/s/M (HD-SDI)
|
|
SMPTE425M3 Gbit/s Mapping (3G-SDI)
|
|
SMPTE424M 3 Gbit/s serielle Schnittstelle (3G-SDI)
|
|
Daten
|
|
Physische Schnittstelle
|
Industriestandard-Schraubklemme
|
|
Datentyp
|
Reverse RS485
|
|
Frequenz-/Ratenunterstützung
|
Max. 57600 bps für RS485
|
|
BER
|
<10ˉ9
|
|
Elektrisch
|
|
Netzteil
|
AC 110~220V
|
|
Stromverbrauch
|
<15W
|
|
LED-Anzeige
|
|
SDI A/B/C/D/E/F/G/H
|
SDI-Video
|
|
PWR
|
Stromversorgung
|
|
Mechanisch
|
|
Abmessungen (LxBxH)
|
19 Zoll 1U (483 x 220 x 44,45 mm)
|
|
WGewicht
|
7 kg/Paar
|
|
Gehäuse
|
Aluminiumgehäuse
|
|
Montageoptionen
|
Rackmontage
|
|
Umwelt
|
|
Betriebstemperatur
|
-20℃～+70℃
|
|
Lagertemperatur
|
-40℃～+80℃
|
|
Arbeitsfeuchtigkeit
|
0~95%
|
|
MTBF
|
≥100000 Stunden
|
8-Kanal SD/HD/3G-SDI Fiber Extender Bestellinformationen
|
Modell
|
Beschreibung
|
|
LNK-SDI-8V
|
19" 1U 8-Kanal HD-SDI Video mit Loop-Out, 20 km, SM, LC, einschließlich 1 Sender & 1 Empfänger, paarweise verwendet
|
|
LNK-SDI-8V1R
|
19" 1U 8-Kanal HD-SDI Video mit Loop-Out + 1-Kanal RS485 Reverse Data, 20 km, SM, LC, einschließlich 1 Sender & 1 Empfänger, paarweise verwendet
|
|
LNK-SDI-8V1A
|
19" 1U 8-Kanal HD-SDI Video mit Loop-Out + 1-Kanal Forward Audio, 20 km, SM, LC, einschließlich 1 Sender & 1 Empfänger, paarweise verwendet
|
|
LNK-3GSDI-8V
|
19" 1U 8-Kanal 3G-SDI 1080P Video mit Loop-Out, 20 km, SM, LC, einschließlich 1 Sender & 1 Empfänger, paarweise verwendet
|
|
LNK-3GSDI-8V1R
|
19" 1U 8-Kanal 3G-SDI 1080P Video mit Loop-Out + 1-Kanal RS485 Reverse Data, 20 km, SM, LC, einschließlich 1 Sender & 1 Empfänger, paarweise verwendet
|
|
LNK-3GSDI-8V1A
|
19" 1U 8-Kanal 3G-SDI 1080P Video mit Loop-Out + 1-Kanal Forward Audio, 20 km, SM, LC, einschließlich 1 Sender & 1 Empfänger, paarweise verwendet
|
8-Kanal SD/HD/3G-SDI Fiber Extender Anwendung
Kundendienst- und Garantiebedingungen
Es besteht aus Online-Kundenservice und Telefon-Kundenservice, bietet Produktberatung, technischen Fernsupport, Wartungs- und Abnahmedienste.
Service-Richtlinie: Dreimonatiger Ersatz und dreijährige Garantie.
Ersatz: Innerhalb von drei Monaten nach dem Kauf einer Produktreihe kann der Käufer, nachdem Techniker den Produktausfall und vom Menschen verursachte Schäden durch nicht natürliche Katastrophen getestet haben, direkt zur Verkaufsstelle gehen, um die gleichen Produkte zu ersetzen. Oder ein Produkt mit vergleichbarer Leistung. Wenn bei der Produktprüfung keine Probleme auftreten, wird das Originalmuster zurückgegeben.
Garantie: Vom Menschen verursachte Schäden durch nicht natürliche Katastrophen, die kostenlose Garantiezeit unseres Unternehmens beträgt 1 Jahr.
[Die folgenden Umstände fallen nicht in den Bereich des Ersatzes und der kostenlosen Wartung]
1. Schäden, die durch Betrieb und Wartung entstehen, die nicht den Anweisungen in der Produktanleitung entsprechen.
2. Schäden, die durch menschliche Faktoren verursacht werden, wie z. B. falsche Spannungseingabe, Wassereintritt und Bruch.
3. Schäden an Produkten, die durch Naturkatastrophen wie Blitze, Erdbeben, Brände usw. verursacht werden.
3. Unbefugte Änderung der inhärenten Einstellungen oder Reparatur ohne Genehmigung des Unternehmens.
4. Produkte, die über den Umfang der kostenlosen Wartung hinausgehen.
5. Schäden, die durch Transport, Be- und Entladen während der von Kunden gesendeten Reparaturen verursacht werden.
6. Der Produktbarcode oder das Modell auf der Produktgarantiekarte stimmt nicht mit dem Produkt selbst überein.
7. Ausfall oder Beschädigung, die durch andere Nicht-Produktprobleme wie Design, Technologie, Herstellung und Qualität verursacht werden.
