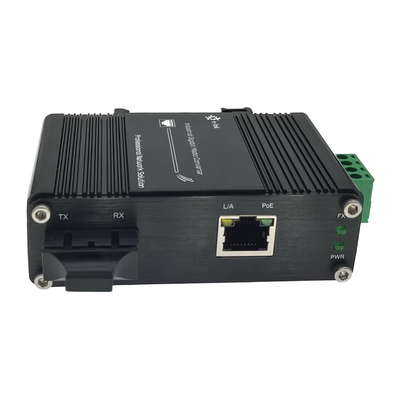

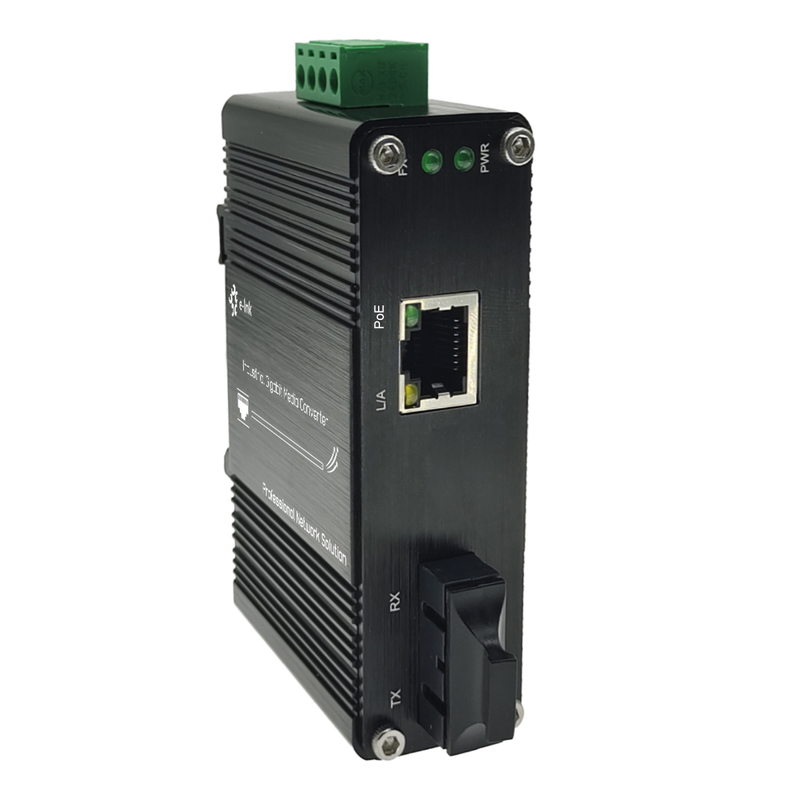

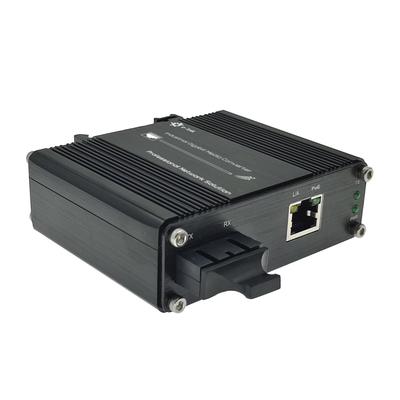

Mini Industrial 10/100/1000Base-T zu 1000Base-X Medien Konverter
Mini Industrial Media Converter Übersicht
Der Beschreibung Serie Industrial Gigabit Media Converter ist eine zuverlässige und effiziente Lösung
für die Medienkonvertierung zwischen 10/100/1000BASE-T Kupferports und 1000BASE-X Glasfaserports.
Dieses Produkt wurde entwickelt, um anspruchsvollen Umgebungsbedingungen standzuhalten.
Sein Aluminiumgehäuse wurde so konstruiert, dass es sehr langlebig ist, und es arbeitet zuverlässig in
einem weiten Temperaturbereich von -40°C bis +75°C, wodurch es für eine Vielzahl von industriellen Anwendungen geeignet ist.
Dieser gehärtete Medienkonverter unterstützt sowohl Half-Duplex und Full-Duplex Modi,
und ermöglicht flexible Glasfaseroptionen (100M oder 1000M) für eine größere Kompatibilität mit Netzwerkgeräten.
Die Montageoptionen des Produkts, zu denen eine DIN-Schiene und ein Verteilerkasten gehören, gewährleisten einen einfachen
und sicheren Installationsprozess. Dies macht es ideal für den Einsatz in industrieller Automatisierung20kmTransportsystemen
und Outdoor-Netzwerkanwendungen.
Mini Industrial Media Converter Eigenschaften
Der Industrial Gigabit Media Converter der LNK-IMC3012-Serie weist folgende Merkmale auf:
Das Gerät ist mit einem Gigabit-Ethernet-Port ausgestattet, der eine Verbindungsgeschwindigkeit von 10/100/1000BASE-T RJ45 bietet.
Es verfügt über Auto-MDI/MDI-X für nahtlose Konnektivität.
Der 1x Fiber SC Port – 1000Base-X ermöglicht Hochgeschwindigkeits-Glasfaserübertragung und Langstrecken-Netzwerke.
Die flexible Netzwerkleistung des Produkts unterstützt Full/Half-Duplex und Auto-Negotiation
für eine nahtlose Datenkommunikation.
Dieses Produkt ist energieeffizient und entspricht dem IEEE 802.3az Energy-Efficient Ethernet (EEE) Standard,
der darauf abzielt, den Stromverbrauch zu senken.
Umfassende LED-Anzeigen liefern Echtzeit-Netzwerkstatus und -Diagnose für eine einfache Überwachung.

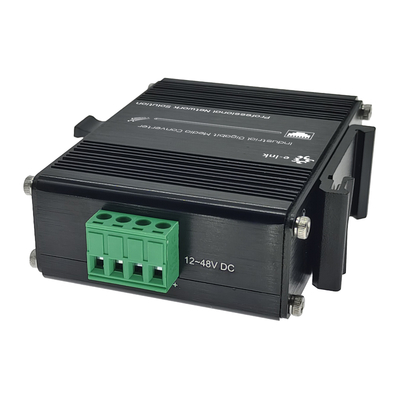

Dieses Produkt verfügt über einen weiten Stromeingangsbereich von 12~48VDC über Klemmenblock, wodurch es perfekt geeignet ist
für industrielle Stromversorgungsumgebungen.
Dieses Produkt bietet vielseitige Montageoptionen, wodurch es für eine Reihe von Installationstypen geeignet ist.
Es ist kompatibel mit DIN-Rail und Wandmontage, wodurch eine flexible Bereitstellungslösung gewährleistet wird.
Dieses Produkt zeichnet sich durch seine industrielle Zuverlässigkeit aus, die durch sein gehärtetes Design belegt wird.
Es hat einen erweiterten Betriebstemperaturbereich von -40°C bis +75°C (-40°F bis +167°F), wodurch es geeignet ist
für raue Umgebungen.
Mini Industrial Media Converter Technische Indizes
|
Ethernet
|
|
Standards:
|
IEEE802.3 10Base-T
|
|
IEEE802.3u 100Base-TX
|
|
IEEE802.3ab 1000Base-T
|
|
IEEE802.3z 1 x SC
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
Verarbeitungstyp:
|
Store-and-Forward
|
|
Forward Filter Rate:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1.488.000pps (1000Mbps)
|
|
PaketpufferspeicherL/A
|
1 Mbit
|
|
Max PaketlängeL/A
|
9K Bytes
|
|
Größe der Adresstabelle
|
:
|
|
2K MAC-Adressen
|
|
Schnittstelle
|
Anschluss:
|
|
1x RJ45
|
Optischer Port:1 x SC
|
|
1000Base-X
|
|
Elektrisch und mechanisch
|
Eingangsleistung:12~48VDC, 4
|
|
-poliger Klemmenblock
|
Stromverbrauch:
|
|
3W Max.
|
|
LED-Anzeigen: PL/A
|
:
|
|
StromstatusL/A
|
:
|
|
Datenverbindungsstatus
|
SPD:
|
|
Ethernet-Status
|
100M/1000M:Glasfaser L INK
|
|
Status
|
Abmessungen (BxTxH):9 5x 70 x 30
|
|
mm
|
Gewicht:
|
|
0,25 kg
|
Gehäuse: Aluminium
|
|
Gehäuse
|
Montageoptionen:
|
|
DIN-Schiene / Wandmontage
|
|
Umgebung
|
Betriebstemperatur:-40°C bis 75°C (-40°F bis 167
|
|
°F)
|
Lagertemperatur:
|
|
-40°C bis 85°C (-40°F bis 185°F)
|
Relative Luftfeuchtigkeit:
|
|
5 % bis 95 % nicht kondensierend
|
MTBF
|
|
> 200.000 Std.
|
|
Zulassungen
|
|
ISO9001, CE, FCC, RoHS
EMI:
EN55022:2010+AC: 2011, Klasse A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013 EN55024:
|
|
2010
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
|
IEC 61000-4-8: 2009 (PFMF)
|
Mini Industrial Media Converter Bestellinformationen
|
Modell
|
|
Beschreibung
|
LNK-IMC3012Mini Industrial Media Converter, 10/100/1000Base-T zu 1000Base-SX, 20km, 550mMontageoptionen
|
|
SC
|
MiniIndustrial Media Converter, 10/100/1000Base-T zu 1000Base-BX, Industrial Media Converter, 10/100/1000Base-T zu 1000Base-LX, Singlemode20km, 1310/1550nm, , 1310nm, Montageoptionen
|
|
LNK-IMC3012-S20
|
MiniIndustrial Media Converter, 10/100/1000Base-T zu 1000Base-BX, Singlemode, Single Fiber, 20km, 1310/1550nm, SCMontageoptionen
|
|
► Standard-DIN-Schienenhalterung installiert; Wandhalterung ist im Lieferumfang enthalten.
|
Stromversorgungsoptionen
|
|
►
|
24VDC-Netzteil. Offener Draht für Klemmenblock24VDC-Netzteil. Offener Draht für Klemmenblock► Das Netzteil ist separat zu erwerben.
|
|
