Mini Industrial 3-Port 10/100/1000T 802.3at PoE + 1-Port 100/1000X SFP Ethernet Switch mit 12~48VDC Eingang und Spannungsverstärker
Mini Industrial Solar Power PoE Switch Übersicht

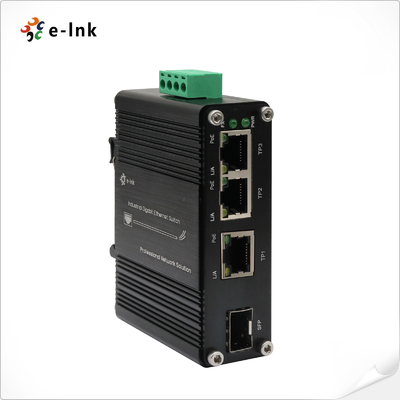

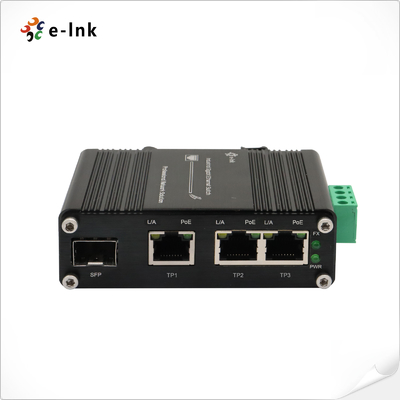

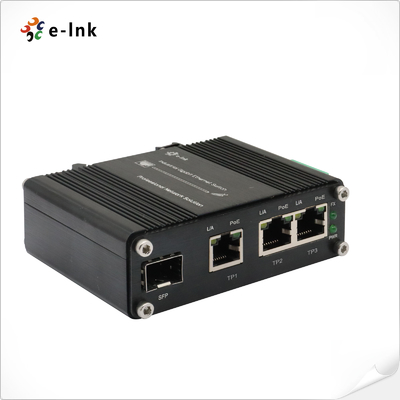

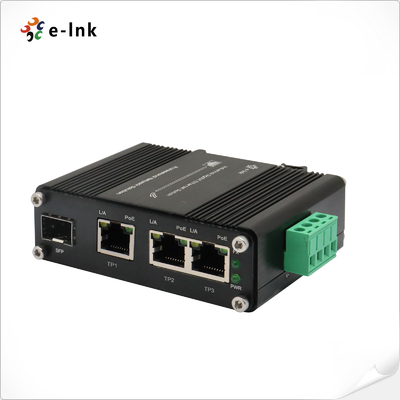

Der LNK-IMC103GP-SFP Serie ist der kompakte, industrielle 4-Port Gigabit Ethernet Switch.
Er verfügt über 3× 10/100/1000BASE-T PoE+ Ports (802.3at, 30W jeweils) und 1× 100/1000BASE-X SFP Steckplatz
für flexible Glasfaserverbindungen. Dieses Produkt wurde für raue Umgebungen entwickelt. Es bietet einen weiten Spannungsbereich
Eingang (12-48 VDC) mit einem Spannungsverstärker. Dies gewährleistet einen stabilen Betrieb in Solarenergiesystemen,
Industrieautomatisierung und Außenanwendungen. Das robuste, lüfterlose Metallgehäuse ist in der Lage,
extremen Temperaturen (-40°C bis 75°C), Vibrationen und Stößen standzuhalten und gleichzeitig vollständig
mit CE/FCC-Standardskonform zu sein. Sein Plug-and-Play-Betrieb und die 100%ige Burn-in-getestete Zuverlässigkeit machen es zu
der wirtschaftlichen und dennoch robusten Lösung für industrielle Netzwerkanforderungen.
Mini Industrial Solar Power PoE Switch Funktionen
LNK-IMC103GP-SFP bietet folgende Funktionen:
► 3 x 10/100/1000BASE-T RJ45-Ports (Ports 1-3 unterstützen IEEE 802.3at PoE+ Stromversorgung, Auto MDI/MDI-X)
► 1×SFP-Glasfaserport , unterstützt 100Base-FX oder 1000Base-X Dual-Mode automatische Erkennung
► Breiter 12~48VDC Stromeingang , eingebaute Power-Boost-Funktion
► PoE-Leistungsbudget : 90W (48VDC), 90W (24VDC), 60W (12VDC)
► Full/Half-Duplex-Selbstanpassung und automatische Aushandlungsunterstützung gewährleisten ein effizientes und stabiles Netzwerk
► Konform mit dem IEEE 802.3az Energy Efficient Ethernet (EEE) Standard zur Reduzierung des Stromverbrauchs
► IP40-Aluminiumlegierungsgehäuse , langlebig und mit ausgezeichneter Anti-Interferenz-Leistung
► Unterstützt DIN-Schienen- und Wandmontage , Anpassung an verschiedene Einsatzmethoden
► Industrielles Design für einen weiten Temperaturbereich -40°C bis 75°C für raue Umgebungen
Mini Industrial Solar Power PoE Switch Technische Indizes
|
Ethernet
|
|
Standards:
|
IEEE802.3 10Base-T
|
|
IEEE802.3u 100Base-TX/FX
|
|
IEEE802.3ab 1000Base-T
|
|
IEEE802.3z 1000Base-X
|
|
IEEE 802.3x Vollduplex-Flusskontrolle
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
Verarbeitungstyp:
|
Store-and-Forward
|
|
Weiterleitungsfilterrate:
|
14,880pps (10Mbit/s)
|
|
148,800pps (100Mbit/s)
|
|
1.488.000pps (1000Mbit/s)
|
|
Paketpufferspeicher:
|
4 Mbit
|
|
Switch Fabric:
|
12 Gbit/s
|
|
Max Paketlänge:
|
9K Bytes
|
|
Größe der Adresstabelle
|
2K MAC-Adressen
|
|
Schnittstelle
|
|
Anschluss:
|
3 x RJ45 mit 802.3at PoE+ Injektorfunktion (Ports 1 bis 3)
|
|
Glasfaseranschluss:
|
1 x SFP 1000Base-X oder 100Base-FX (automatische Erkennung)
|
|
PoE (Power over Ethernet)
|
|
Standard:
|
IEEE 802.3at Power over Ethernet Plus
|
|
IEEE 802.3af Power over Ethernet
|
|
Port:
|
RJ45
|
|
Stromanschlussbelegung
|
4/5(+), 7/8(-)
|
|
PoE-Budget:
|
Bis zu 90 Watt PoE-Budget (48 VDC), 90 Watt PoE-Budget (24 VDC), 60 Watt PoE-Budget (12 VDC)
|
|
Elektrisch und mechanisch
|
|
Eingangsleistung:
|
12~48VDC, 2-poliger Klemmenblock
|
|
Stromverbrauch:
|
<95W (Non-PoE<6W)
|
|
LED-Anzeigen:
|
|
PWR:
|
Stromstatus
|
|
L/A:
|
Ethernet-LINK-Status
|
|
FX:
|
Glasfaser LINK Status
|
|
PoE:
|
PoE-Status
|
|
Abmessungen (BxTxH):
|
95 x 70 x 30 mm
|
|
Gewicht:
|
0,3 kg
|
|
Gehäuse:
|
Aluminium Gehäuse
|
|
Montageoptionen:
|
DIN-Schiene / Wandmontage
|
|
Umgebung
|
|
Betriebstemperatur:
|
-40°C bis 75°C (-40°F bis 167°F)
|
|
Lagertemperatur:
|
-40°C bis 85°C (-40°F bis 185°F)
|
|
Relative Luftfeuchtigkeit:
|
5 % bis 95 % nicht kondensierend
|
|
MTBF
|
> 200.000 Stunden
|
|
Zulassungen
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
EN55022:2010+AC: 2011, Klasse A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Mini Industrial Solar Power PoE Switch Bestellinformationen
|
Modell
|
Beschreibung
|
|
LNK-IMC103GP-SFP
|
Mini Industrial 3-Port 10/100/1000T 802.3at PoE + 1-Port 100/1000X SFP Ethernet Switch mit 12~48VDC Eingang und Spannungsverstärker
|
|
SFP-Optionen
|
► SFP-Option. Bitte wählen Sie Ihr SFP auf unserer SFP-Optionsseite aus (Industrielles SFP).
|
|
► SFP-Modul muss separat erworben werden.
|
|
Montageoptionen
|
► Standard-DIN-Schienenhalterung installiert; Wandhalterung ist im Lieferumfang enthalten.
|
|
Stromversorgungsoptionen
|
► 12~48VDC Stromversorgung. Offener Draht für Klemmenblock
|
|
► Netzteil muss separat erworben werden.
|
Mini Industrial Solar Power PoE Switch Anwendung
