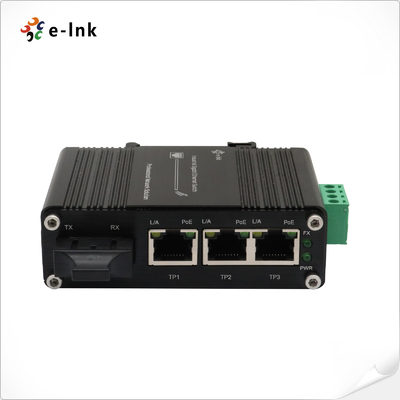

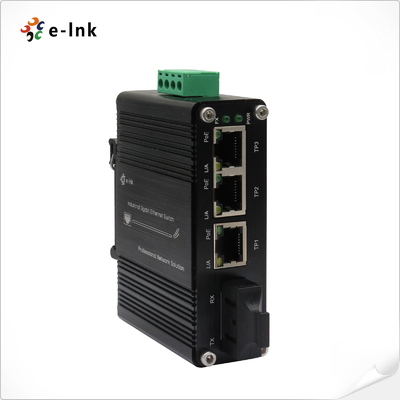

Mini Industrial 3-Port 10/100/1000T 802.3at PoE + 1-Port 100/1000X SC Ethernet Switch mit 12~48VDC Eingang und Spannungsverstärker
Mini Industrial Solar Power PoE Switch Übersicht
Der LNK-IMC103GP Serie ist ein kompakter, industrietauglicher 4-Port Gigabit Power over Ethernet Switch
mit 3 x 10/100/1000BASE-T Power over Ethernet Ports (802.3at, 30W jeweils)
und 1 x 1000BASE-X Singlemode-Glasfaser Port. Entwickelt für anspruchsvolle Umgebungen,
er bietet einen weiten Spannungseingang (12-48VDC) mit Spannungsverstärker, was ihn ideal für Solarstromanlagen macht,
Industrieautomatisierung und Außenanwendungen. Das robuste IP40 Aluminiumgehäuse bietet
außergewöhnliche Widerstandsfähigkeit gegen extreme Temperaturen (-40°C bis 75°C), Vibrationen und Stöße,
unter Einhaltung der CE/FCC-Standards. Mit einem PoE-Gesamtbudget von 90 W, Plug-and-Play-Funktionalität,
und 100% Burn-in-Tests bietet er zuverlässiges, kostengünstiges Netzwerk für industrielle Anwendungen in anspruchsvollen Umgebungen.
Mini Industrial Solar Power PoE Switch Funktionen
► 3 x 10/100/1000BASE-T RJ45-Ports (Ports 1-3 unterstützen IEEE 802.3at PoE+ Stromversorgung, automatisches MDI/MDI-X-Switching)
► 1×1000Base-X SC-Glasfaserport , geeignet für Hochgeschwindigkeits-Glasfaserübertragung
► Breiter 12~48VDC-Stromeingang , eingebaute Power-Boost-Funktion
► PoE-Leistungsbudget : 90W (48VDC), 90W (24VDC), 60W (12VDC)
► Full/Half-Duplex-Selbstanpassung , unterstützt automatische Aushandlung und gewährleistet eine effiziente Übertragung
► Entspricht dem IEEE 802.3az Energy Efficient Ethernet (EEE) Standard zur Reduzierung des Stromverbrauchs
► IP40 Aluminiumlegierungsgehäuse , langlebige und starke Anti-Interferenz-Leistung
► Unterstützt DIN-Schienen- und Wandmontage für flexible Bereitstellung
► Industriequalität, weite Temperaturspanne -40°C bis 75°C, geeignet für raue Umgebungen
Mini Industrial Solar Power PoE Switch Technische Indizes
|
Ethernet
|
|
Standards:
|
IEEE802.3 10Base-T
|
|
IEEE802.3u 100Base-TX/FX
|
|
IEEE802.3ab 1000Base-T
|
|
IEEE802.3z 1000Base-X
|
|
IEEE 802.3x Vollduplex-Flusskontrolle
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
Verarbeitungstyp:
|
Store-and-Forward
|
|
Weiterleitungsfilterrate:
|
14,880pps (10Mbit/s)
|
|
148,800pps (100Mbit/s)
|
|
1.488.000pps (1000Mbit/s)
|
|
Paketpufferspeicher:
|
4 Mbit
|
|
Switch Fabric:
|
12 Gbit/s
|
|
Max Paketlänge:
|
9K Bytes
|
|
Adresstabellengröße
|
2K MAC-Adressen
|
|
Schnittstelle
|
|
Anschluss:
|
3 x RJ45 mit 802.3at PoE+ Injektorfunktion (Ports 1 bis 3)
|
|
Optischer Port:
|
1 x SC 1000Base-X
|
|
PoE (Power over Ethernet)
|
|
Standard:
|
IEEE 802.3at Power over Ethernet Plus
|
|
IEEE 802.3af Power over Ethernet
|
|
Port:
|
RJ45
|
|
Stromanschlussbelegung
|
4/5(+), 7/8(-)
|
|
PoE-Budget:
|
Bis zu 90-Watt-PoE-Budget (48VDC), 90-Watt-PoE-Budget (24VDC), 60-Watt-PoE-Budget (12VDC)
|
|
Elektrisch und mechanisch
|
|
Eingangsleistung:
|
12~48VDC, 2-poliger Klemmenblock
|
|
Stromverbrauch:
|
<95W (Non-PoE<6W)
|
|
LED-Anzeigen:
|
|
PWR:
|
Stromstatus
|
|
L/A:
|
Ethernet-LINK-Status
|
|
FX:
|
Glasfaser LINK Status
|
|
PoE:
|
PoE-Status
|
|
Abmessungen (BxTxH):
|
95 x 70 x 30 mm
|
|
Gewicht:
|
0,3 kg
|
|
Gehäuse:
|
Aluminium Gehäuse
|
|
Montageoptionen:
|
DIN-Schiene / Wandmontage
|
|
Umgebung
|
|
Betriebstemperatur:
|
-40°C bis 75°C (-40°F bis 167°F)
|
|
Lagertemperatur:
|
-40°C bis 85°C (-40°F bis 185°F)
|
|
Relative Luftfeuchtigkeit:
|
5 % bis 95 % nicht kondensierend
|
|
MTBF
|
> 200.000 Stunden
|
|
Zulassungen
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
EN55022:2010+AC: 2011, Klasse A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Überspannung)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Mini Industrial Solar Power PoE Switch Bestellinformationen
|
Modell
|
Beschreibung
|
|
LNK-IMC103GP
|
Mini Industrial 3-Port 10/100/1000T 802.3at PoE + 1-Port 1000X SC Gigabit Ethernet Switch mit 12~48VDC Eingang und Spannungsverstärker, SC-Glasfaseranschluss, Multimode, Dual Fiber, 850nm, 550m
|
|
LNK-IMC103GP-20
|
Mini Industrial 3-Port 10/100/1000T 802.3at PoE + 1-Port 1000X SC Gigabit Ethernet Switch mit 12~48VDC Eingang und Spannungsverstärker, SC-Glasfaseranschluss, Singlemode, Dual Fiber, 1310nm, 20km
|
|
LNK-IMC103GPS-20A
|
Mini Industrial 3-Port 10/100/1000T 802.3at PoE + 1-Port 1000X SC Gigabit Ethernet Switch mit 12~48VDC Eingang und Spannungsverstärker, SC-Glasfaseranschluss, Singlemode, Single Fiber, 1310nm TX/1550nm RX, 20km
|
|
LNK-IMC103GPS-20B
|
Mini Industrial 3-Port 10/100/1000T 802.3at PoE + 1-Port 1000X SC Gigabit Ethernet Switch mit 12~48VDC Eingang und Spannungsverstärker, SC-Glasfaseranschluss, Singlemode, Single Fiber, 1550nm TX/1310nm RX, 20km
|
|
Montageoptionen
|
► Standardmäßig installierter DIN-Schienenhalter; Wandhalterung ist im Lieferumfang enthalten.
|
|
Stromversorgungsoptionen
|
► 12~48VDC-Stromversorgung. Offener Draht für Klemmenblock
|
|
► Das Netzteil ist separat zu erwerben.
|
Mini Industrial Solar Power PoE Switch Anwendung
Kundendienst- und Garantiebestimmungen
Es besteht aus Online-Kundenservice und Telefon-Kundenservice, bietet Produktberatung,
technischer Fernsupport, Wartungs- und Abnahmedienste.
Service-Richtlinie: Dreimonatiger Ersatz und dreijährige Garantie.
Ersatz: Innerhalb von drei Monaten nach dem Kauf einer Produktreihe, nach der Prüfung des Produktausfalls
durch Techniker und durch nicht-natürliche Katastrophen verursachte Schäden, kann der Käufer direkt
zur Verkaufsstelle gehen, um die gleichen Produkte zu ersetzen. Oder ein Produkt mit vergleichbarer Leistung.
Wenn bei der Produktprüfung keine Probleme auftreten, wird das Originalmuster zurückgegeben.
Garantie: Durch nicht-natürliche Katastrophen verursachte Schäden, beträgt die kostenlose Garantiezeit unseres Unternehmens 1 Jahr.
[Die folgenden Umstände fallen nicht in den Bereich des Ersatzes und der kostenlosen Wartung]
1. Schäden, die durch Betrieb und Wartung entstehen, die nicht den Anweisungen im Produkthandbuch entsprechen.
2. Schäden, die durch menschliche Faktoren verursacht werden, wie z. B. ungeeignete Spannungseingabe, Wassereintritt und Bruch.
3. Schäden an Produkten, die durch Naturkatastrophen wie Blitze, Erdbeben, Brände usw. verursacht werden.
3. Unbefugte Änderung der inhärenten Einstellungen oder Reparatur ohne Genehmigung des Unternehmens.
4. Produkte, die über den Umfang der kostenlosen Wartung hinausgehen.
5. Schäden, die durch Transport, Be- und Entladen während der von Kunden gesendeten Reparaturen verursacht werden.
6. Der Produktbarcode oder das Modell auf der Produktgarantiekarte stimmt nicht mit dem Produkt selbst überein.
7. Ausfall oder Beschädigung, die durch andere Nicht-Produktprobleme wie Design, Technologie, Herstellung und Qualität verursacht werden.
