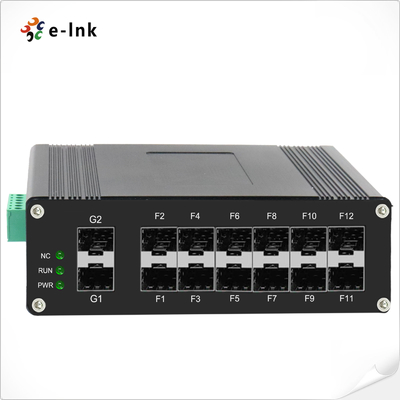

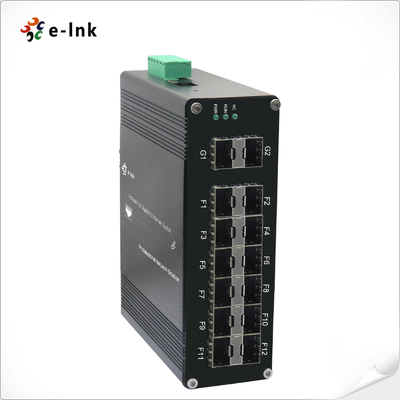

Industrie L2+ verwaltet 12-Port 1000X SFP + 2-Port 1000XSFP-Faserschalter
Übersicht über die industriellen L2+-Verwaltungsfaser-Schalter
DieETH-DIMC2012FMDie Serie ist industriell.L2+-verwalteter Gigabit-SFP-Switch mit 14 Portsmit
12x100/1000Base-X SFPHäfen +2x1,25G SFPUplinks in einem robustenIP40Gehäuse mit doppelten Energieeinträgen.
Für extreme Bedingungen ausgelegt (-40°C bis 80°C), bietet eine Trage-Klasse-Zuverlässigkeit für raue Umgebungen.
Zu den fortschrittlichen Merkmalen des Produkts gehörenSchicht 2-4 wechseln,Qualitätssicherung,Netzwerkzugangskontrolle
undsicheres ManagementDies macht es ideal für den Einsatz in der industriellen Automatisierung, intelligenten Transport
und unternehmenskritische Netze.
Industrielle L2+-Verwaltung von Glasfaserschalter Eigenschaften
- 14 SFP-Anschlüsse insgesamt:12×1000Base-X SFP + 2×1000Base-X SFP Uplinks
- DIP-Schalter für das Ein-Taste-VLAN und das Ein-Taste-Ringnetz
- Unterstützt 10KB Jumbo-Frames für effiziente Datenübertragung
- Einhaltung derIEEE 802.3az (Energieeffizientes Ethernet)für einen geringeren Stromverbrauch
- Gehäuse aus Aluminium mit IP40für einen robusten Schutz
- DIN-Schiene für flexible industrielle Anlagen
- Weite Betriebstemperatur:-40°C bis +80°C (-40°F bis +176°F)
Industrielle L2+-Verwaltung von Glasfaserschalter Technische Indizes
|
Ethernet
|
|
Standards:
|
IEEE 802.3u 100BASE-TX/100BASE-FX
|
|
IEEE 802.3ab Gigabit 1000T
|
|
IEEE 802.3z Gigabit SX/LX
|
|
IEEE 802.3x Durchflussregelung und Gegendruck
|
|
IEEE 802.3ad Port Trunk mit LACP
|
|
IEEE 802.1D Spanning Tree Protokoll
|
|
IEEE 802.1w Rapid Spanning Tree Protokoll
|
|
IEEE 802.1s Multiple Spanning Tree Protokoll
|
|
IEEE 802.1p Dienstleistungsklasse
|
|
IEEE 802.1Q VLAN-Tagging
|
|
IEEE 802.1X Port Authentifizierungsnetzwerksteuerung
|
|
IEEE 802.3u 100BASE-TX/100BASE-FX
|
|
Vorwärts&FilterSchlechte Zinssatz:
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Paketpufferspeicher:
|
12M-Bits
|
|
Verarbeitungsart:
|
Aufbewahrung und Weitergabe
|
|
Bandbreite der Hintergrundfläche
|
110 Gbps
|
|
Maximale Paketlänge:
|
10K Bytes Jumbo-Frame
|
|
Adresstabellgröße:
|
8K MAC-Adressen
|
|
Schnittstelle
|
|
Optischer Port:
|
14 x 1000Basis-XSFP
|
|
USB-Stick- Was ist los?
|
1 x USB-C (für das Management)
|
|
UmweltNtal
|
|
Betriebstemperatur:
|
-40°C bis 80°C (-40°F bis 176°F)
|
|
Speichertemperatur:
|
-40°C bis 85°C (-40°F bis 185°F)
|
|
Relative Luftfeuchtigkeit
|
5% bis 95% nicht kondensierbar
|
|
MTBF
|
> 200 000 Stunden
|
|
Elektrische und mechanische Maschinen
|
|
Eingangsleistung:
|
12~48VDC, Überflüssige Leistung (6-Pin-Terminalblock)
|
|
Stromverbrauch:
|
8W Max
|
|
Schutz:
|
|
Überlastung der Stromzufuhr:
|
Automatisch zurücksetzbar
|
|
Umgekehrte Polarität:
|
Gegenwärtig
|
|
DIP Schalter
|
|
4-stelliger DIP-SchalterFunktionDie
|
DIP
|
Funktion
|
Einstellungen
|
|
SW 1
|
VLAN
|
Einfach aktiviert
|
OFF - Behindert
|
|
SW 2
|
Ringmanagement
|
Einfach aktiviert
|
OFF - Behindert
|
|
SW 3
|
Vorbehaltlich
|
ON - Vorbehaltlich
|
OFF - Vorbehaltlich
|
|
SW 4
|
Vorbehaltlich
|
ON - Vorbehaltlich
|
OFF - Vorbehaltlich
|
|
LED-Anzeiger:
|
|
Leistung:
|
Leistungsstatus
|
|
Fasern:
|
100/1000XSFP-Anschluss:12
|
|
Fasern:
|
Gigabit-SFP-Port:G1 ~G2
|
|
Abmessungen (WxDxH):
|
149 x114 x50 mm
|
|
Gewicht:
|
0.55Weigerung
|
|
Gehäuse:
|
Aluminium Fall
|
|
Montagemöglichkeiten:
|
DIN-Schienenhalter
|
|
Funktionen der Software
|
|
Entlassungsprotokolle
|
Unterstützung von STP/RSTP/MSTP/ERPSv2, Verknüpfungsaggregation
|
|
Multicast-Unterstützung
|
Unterstützung von IGMP-Snooping V1/V2/V3,Unterstützung von GMRP, GVMP,802.1Q
|
|
VLAN
|
Unterstützung von IEEE 802.1Q 4K VLAN,Unterstützung von QINQ, Double VLAN,
|
|
Zeitmanagement
|
SNTP
|
|
Qualitätssicherung
|
Flussbasierte Umleitung
Flow-based Rate Limiting (Flussbezogene Ratebeschränkung)
Flussbasierte Paketfilterung
8*Ausgabewarteschlangen für jeden Port 802.1p/DSCP-Prioritätsabbildung
Diff-Serv QoS, Prioritätsmarkierung/Anmerkung
Algorithmus für die Planung von Warteschlüssen (SP, WRR, SP+WRR)
|
|
ACL
|
Ausstellungs-ACL auf Hafenbasis
ACL basierend auf Port und VLAN
L2-L4-Paketfilterung, Übereinstimmung der ersten 80 Bytes Nachricht.
ACL basierend auf MAC, Ziel MAC-Adresse, IP-Quelle, Ziel IP, IP-Protokolltyp, TCP/UDP-Port, TCP/UDP-Port-Bereich und VLAN usw.
|
|
Diagnostische Wartung
|
Unterstützung von Port-Mirroring, Syslog, Ping
|
|
Führungsfunktion
|
Unterstützung für CLI, WEB, SNMPv1/v2/v3, Telnet-Server für die Verwaltung, EEE, LLDP, DHCP-Server/Client ((IPv4/IPv6), Cloud/MQTT
|
|
Alarmmanagement
|
Unterstützung der Alarmausgabe mit 1-Wege-Relais, RMON, TRAP
|
|
Sicherheit
|
Übertragungssturmschutz, HTTPS/SSLv3, AAA und RADIUS, SSH2.0
Unterstützung von DHCP-Snooping, Option 82,802.1X Sicherheitszugriff,
Unterstützung der hierarchischen Verwaltung der Benutzer, ACL-Zugriffssteuerungsliste,
Unterstützung von DDOS,Port-basierte MAC-Filterung / Bindung, MAC-Schwarze Löcher, IP-Quellschutz, Port-Isolation, Geschwindigkeitsbegrenzung der ARP-Nachricht
|
|
Vorgeschrittene Schicht 2+ Funktionen
|
Verwaltung von IPv4/IPv6
Statische Route
|
|
Zulassungen nach Vorschriften
|
|
ISO9001, CE, RoHS, FCC
|
|
Einheit für die Bereitstellung von Fahrzeugen
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
Einheitliche Prüfverfahren
|
|
Einheit für die Berechnung der Emissionsmengen2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
|
|
IEC 61000-4-5: 2014 (Wachstum)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Industrielle L2+-Verwaltung von Glasfaserschalter Bestellinformationen
|
Modell
|
Beschreibung
|
|
ETH-DIMC2012FM
|
Industrie L2+ Managed 12-Port 1000X SFP + 2-Port 1000X SFP Glasfaserschalter
|
|
SFP-Optionen
|
Bitte wählen Sie Ihre SFP auf unserer SFP-Optionsseite aus
|
|
Das SFP-Modul ist separat zu erwerben.
|
|
Montageoptionen
|
► Default DIN-Rail Bracket installed
|
|
Leistungsoptionen
|
¢ DIN-Rail-Stromversorgung.
|
|
Die Stromversorgung ist separat zu erwerben.
|
Industrielle L2+-Verwaltung von Glasfaserschalter Anwendung
