Kompakter Industrieller Kupfer-zu-SFP+-Medienumwandler mit 10G-Fähigkeit -40-80°C 12-48VDC
Übersicht

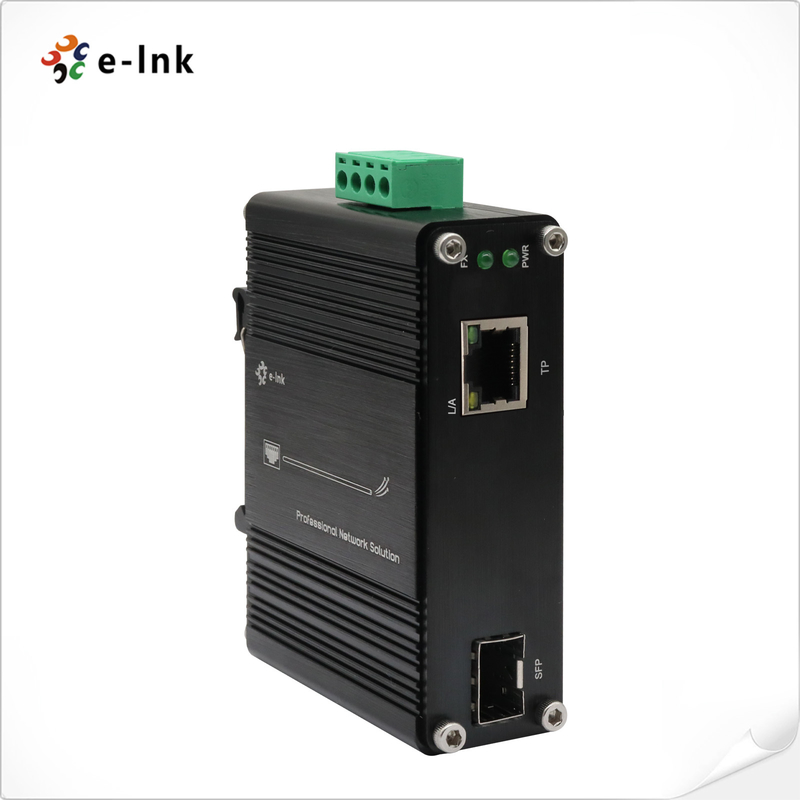

Der LNK-IMC10G-SFP+ ist ein kompakter, nicht-PoE industrieller 10G Ethernet-Medienwandler
Sie ist für eine zuverlässige Kupfer-zu-Faser-Umwandlung in rauen Umgebungen ausgelegt.
MehrgeschwindigkeitsfahrzeugBetrieb von 100Mbps bis 10Gbps, verfügt es über einen RJ45-Anschluss mit automatischem
MDI/MDI-X und eine10G SFP+-Slot, der eine leistungsfähige Verbindung mit hoher Schnelligkeit gewährleistet.
mit einer Leistung vonVerbrauch, 12~48VDC Weitbereichseingang, robustes IP40-Aluminium
Ein weiteres Problem ist dieBetriebstemperaturbereich von -40°C bis 80°C, ist es ideal für industrielle
Netzwerke, diehohe Bandbreite ohne PoE-Funktionalität, wie z. B. Backbone-Erweiterungen,
Verbindungen zu Rechenzentren,
und Fernstraßen.
Eigenschaften
Mehrgeschwindigkeitsunterstützung ¥ 100M/1G/2.5G/5G/10G RJ45 bis 10G SFP+
Energieeffizient ️ IEEE 802.3az-konform, maximal nur 5W Stromverbrauch
Industrieentwurf ¢ Kompaktes IP40-Aluminiumgehäuse, breite Temperatur von -40°C bis 80°C
Flexible Leistung 12~48VDC redundante Endgerätseinlage
Stabile Leistung 20 Gbps Schaltstoff, Jumbo-Frame-Unterstützung
Vielseitige Installation DIN-Rail oder Wandmontage
Technische Indizes
|
Ethernet
|
|
Standards:
|
IEEE 802.3u 100BASE-TX
|
|
IEEE 802.3ab 1000BASE-T
|
|
IEEE 802.3bz 2.5G/5GBASE-T
|
|
IEEE 802.3an 10GBASE-T
|
|
IEEE 802.3ae 10Gbps Ethernet
|
|
IEEE 802.3x Full-Duplex-Flusssteuerung
|
|
IEEE 802.3az Energieeffizientes Ethernet
|
|
Vorwärts&FilterSchlechte Zinssatz:
|
100 Mbps
|
|
1000 Mbps
|
|
2.5Gbps
|
|
5 Gbps
|
|
10 Gbps
|
|
Netzwerkkabel:
|
10G/5G/2.5G/1G/100M BASE-T:
10G ️ Kategorie 6A/7
5G ️ Kategorie 6/6A/7
1G/2,5G Cat 5e/6/6A/7
100M
Katalog 5/5e/6/6A/7 UTP-Kabel (maximal 100 Meter)
EIA/TIA-568 100-Ohm-STP (100 Meter, max.)
10GBASE-LR/SR/BX:
Multimode Glasfaserkabel von 50/125 μm oder 62,5/125 μm, bis zu 300 m
9/125μm Einmodus-Glasfaserkabel bis zu 80 km
|
|
Verarbeitungsart:
|
Aufbewahrung und Weitergabe
|
|
Gewebe:
|
20 Gbps
|
|
Jumbo-Rahmen
|
16K
|
|
Adresstabelle:
|
9K-Einträge, automatisches Lernen von Quelladressen und Altern
|
|
Schnittstelle
|
|
Anschluss:
|
1 x RJ45
|
|
Optischer Port:
|
1 x SFP+
|
|
UmweltNtal
|
|
Betriebstemperatur:
|
-40°C bis 80°C (-40°F bis 176°F)
|
|
Speichertemperatur:
|
-40°C bis 85°C (-40°F bis 185°F)
|
|
Relative Luftfeuchtigkeit
|
5% bis 95% nicht kondensierbar
|
|
MTBF
|
> 200 000 Stunden
|
|
Elektrische und mechanische Maschinen
|
|
Eingangsleistung:
|
12 bis 48VDC, Überflüssige Leistung (4-Pin-Terminalblock)
|
|
Stromverbrauch:
|
5W Max
|
|
Schutz:
|
|
Überlastung der Stromzufuhr:
|
Automatisch zurücksetzbar
|
|
Umgekehrte Polarität:
|
Gegenwärtig
|
|
DIP Schalter
|
|
4-stelliger DIP-SchalterFunktionDie
|
DIP
|
Funktion
|
Einstellungen
|
|
SW 1
|
Vorbehaltlich
|
ON - Vorbehaltlich
|
OFF - Vorbehaltlich
|
|
SW 2
|
Vorbehaltlich
|
ON - Vorbehaltlich
|
OFF - Vorbehaltlich
|
|
SW 3
|
Vorbehaltlich
|
ON - Vorbehaltlich
|
OFF - Vorbehaltlich
|
|
SW 4
|
Vorbehaltlich
|
ON - Vorbehaltlich
|
OFF - Vorbehaltlich
|
|
- Nein.o: Die Funktion des DIP-Schalters kann je nach Kundenanforderungen angepasst werden.
|
|
LED-Anzeiger:
|
|
PWR:
|
Leistungsstatus
|
|
LA:
|
Verbindung/Aktivität am Ethernet-Port
|
|
TP:
|
Ethernet-Status
|
|
Ausländische Währungen:
|
SFP+FasernHafen Status
|
|

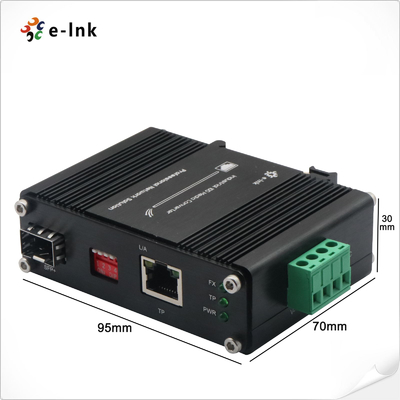

Abmessungen (WxDxH):
|
95 x70 x30 mm
|
|
Gewicht:
|
0.25Weigerung
|
|
Gehäuse:
|
Aluminium Fall
|
|
Montagemöglichkeiten:
|
DIN-Rail/Wandmontage
|
|
Zulassungen nach Vorschriften
|
|
ISO9001, CE, RoHS, FCC
|
|
Einheit für die Bereitstellung von Fahrzeugen
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
Einheitliche Prüfverfahren
|
|
Einheit für die Berechnung der Emissionsmengen2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
|
|
IEC 61000-4-5: 2014 (Wachstum)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Bestellinformationen
|
Modell
|
Beschreibung
|
|
LNK-IMC10G-SFP+
|
Mini-Fahrzeug Industrieller 10G/5G/2.5G/1G/100M Kupfer-zu-10GBASE-X SFP+ Medienwandler
|
|
SFP-Optionen
|
SFP+ Bitte wählen Sie Ihre SFP+ auf unserem SFP+ Seite mit Optionen (Industrielles Papier und Pappe).
|
|
SFP+ Modul ist separat zu erwerben.
|
|
Montageoptionen
|
️ Standard-DIN-Schienenstütze installiert; Wandstütze enthalten.
|
|
Leistungsoptionen
|
- Ich weiß.24W/1A24VDC-Stromversorgung.
|
|
️ Standard-DIN-Schienenstütze installiert; Wandstütze enthalten.
|
|
Die Stromversorgung ist separat zu erwerben.
|
