Industrieller 4-Port 10/100/1000T 802.3bt 90W PoE + 1-Port 10/100/1000T + 2-Port 100/1000X SFP Gigabit Ethernet Switch
Industrieller PoE Gigabit Ethernet Switch Übersicht

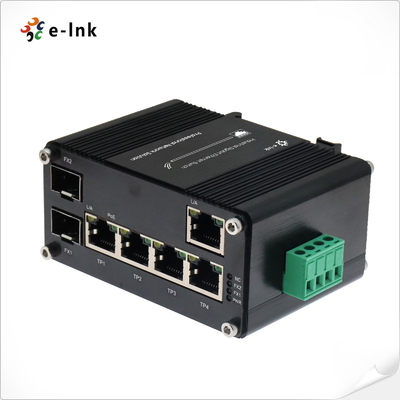

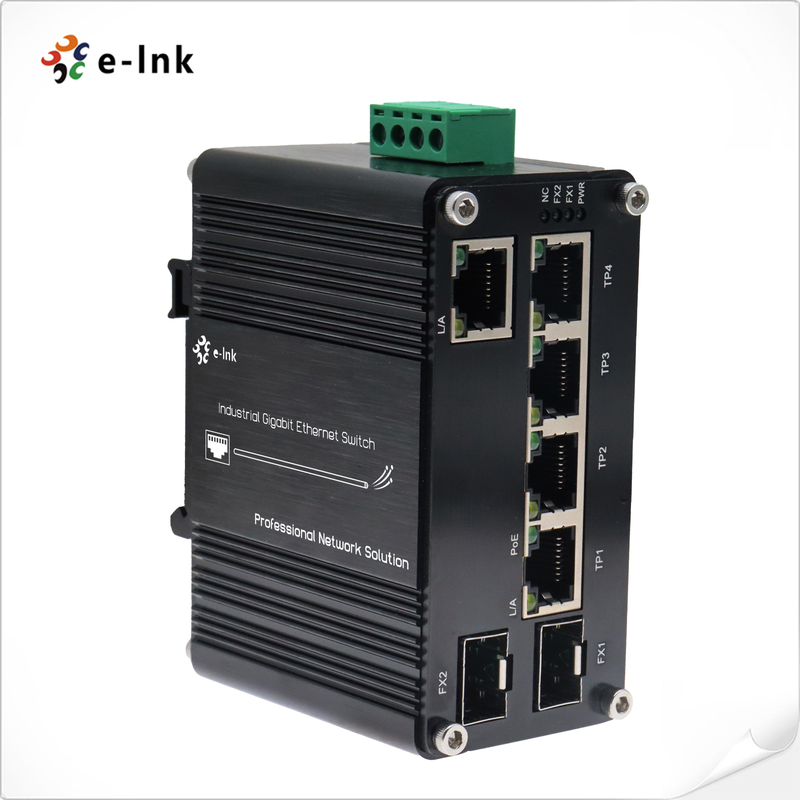

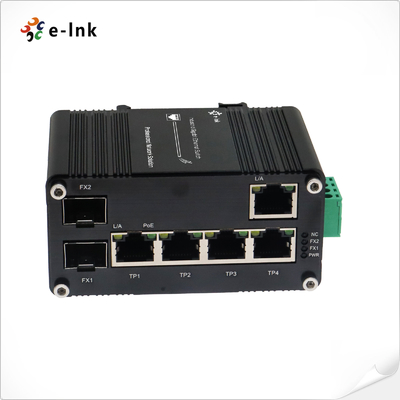

Der E-Link LNK-IMC205GHP-SFP Serie ist ein Mini-Industrie-Hochleistungs-90 W 802.3bt PoE Switch
der ultrahohe Leistung und zuverlässige Konnektivität für anspruchsvolle Netzwerkumgebungen bietet.
Mit 4 Gigabit PoE++ Ports (90 W pro Port), 1 Gigabit Uplink-Port und 2 Dual-Rate SFP-Steckplätze,
unterstützt der Switch PoH (Power over HDBaseT) Technologie. Dies ermöglicht die Bereitstellung von 95 W Leistung
über Standard Cat5e/6 Kabel, was ihn ideal für Hochleistungs-PDs wie PTZ-Kameras, All-in-One-PCs,
Digital Signage und PoE-Beleuchtung macht.
Der Switch wurde für den Einsatz in rauen Industrieumgebungen entwickelt und bietet IP40-Schutz, DIN-Schienenmontage
und hohe EFT/ESD-Immunität, was ihn ideal für Fabrikautomation, Öl- und Gasbetriebe, Überwachung
und Außeneinsätze macht.
Industrielle PoE Gigabit Ethernet Switch Funktionen
- Bietet fünf 10/100/1000BASE-T Gigabit Ethernet RJ45 Kupferkabel-Ports, die Hochgeschwindigkeits-
- und stabile Übertragung unterstützen
- Ausgestattet mit 2 SFP-Steckplätzen, kompatibel mit 1000BASE-X und 100BASE-FX Dual-Mode-Glasfasermodulen
- Konform mit IEEE 802.3bt PoE Standard, unterstützt IEEE 802.3bt/at/af betriebene Geräte
- Bis zu 4 PoE-Ports für die Stromversorgung, mit einer maximalen Leistung von 95W pro Port
- und einer Gesamt PoE-Leistung von bis zu 360W

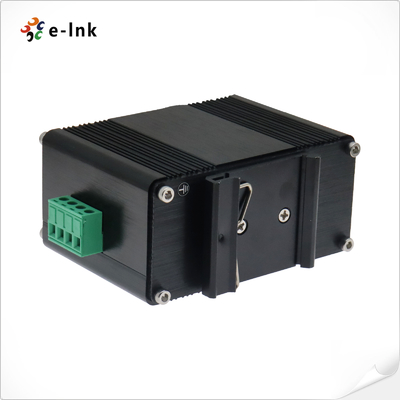

- Unterstützt DIN-Schieneninstallation, einfach in der Industrieumgebung zu installieren
- Kompaktes lüfterloses Design vermeidet effektiv Überhitzung und gewährleistet einen stabilen Betrieb
- IP40 hochfestes Metallgehäuse, staubdicht und langlebig, geeignet für raue Umgebungen
- 48~57V DC redundanter Stromeingang mit Verpolungsschutz zur Verbesserung der Systemzuverlässigkeit
- Großer Betriebstemperaturbereich: -40°C ~ 80°C (-40°F ~ 176°F), geeignet für raue Industrieumgebungen
Industrielle PoE Gigabit Ethernet Switch Technische Indizes
|
Ethernet
|
|
Standards:
|
IEEE 802.3 Ethernet
|
|
IEEE 802.3u Fast Ethernet
|
|
IEEE 802.3ab Gigabit Ethernet
|
|
IEEE 802.3x Vollduplex-Flusskontrolle
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
IEEE 802.3bt 4-Paar Power over Ethernet
|
|
IEEE 802.3at Power over Ethernet Plus PSE
|
|
IEEE 802.3af Power over Ethernet Plus
|
|
Forward & Filtering Rate:
|
14.880pps (10Mbit/s)
|
|
148.800pps (100Mbit/s)
|
|
1.488.000pps (1000Mbit/s)
|
|
Paketpuffer:
|
2Mbit
|
|
Paketlänge:
|
10KByte
|
|
MAC-Adresstabelle:
|
4K
|
|
Switch Fabric:
|
14Gbit/s/nicht blockierend
|
|
Austauscheigenschaft
|
Backplane-Bandbreite: 14 Gbit/s;
Paketweiterleitungsrate: 14,88 Mpps
|
|
Anschluss:
|
4 Ports mit 802.3at PoE+ Injektorfunktion (Ports 1 bis 4)
|
|
Netzwerkkabel
|
Twisted-Pair:
10BASE-T: 2-Paar UTP Cat. 3,4,5, bis zu 100 m
100BASE-TX: 2-Paar UTP Cat. 5, bis zu 100 m
1000BASE-T: 4-Paar STP Cat 5 bis zu 100 m
Glasfaserkabel
1000BASE-SX:
50/125μm oder 62,5/125μm Multimode-Glasfaserkabel, bis zu 220/550 m/2 km.
1000BASE-LX:
9/125μm Singlemode-Kabel, bietet eine große Reichweite von 2/10/20/40/80/120 km (abhängig vom SFP-Modul)
100BASE-FX:
50/125μm oder 62,5/125μm Multimode-Glasfaserkabel für bis zu 2 km (abhängig vom SFP-Modul)
9/125μm Singlemode-Kabel für 20/40/60/120 km (variiert je nach SFP-Modul)
|
|
Schnittstelle
|
|
Anschluss:
|
5 x RJ45 (4-Port 802.3at PoE Out)
|
|
Optischer Port:
|
2 x SFP 1000Base-X oder 100Base-FX (automatische Erkennung)
|
|
PoE (Power over Ethernet)
|
|
Standard:
|
IEEE802.3af/at/bt
|
|
Port:
|
RJ45
|
|
Zuweisung der Stromversorgungs-Pins:
|
Paar 1 End-Span: 1/2(-), 3/6(+)
Paar 2 Mid-Span: 4/5(+), 7/8(-)
802.3bt/PoH: 1/2(-), 3/6(+), 4/5(+), 7/8(-)
|
|
PoE-Budget:
|
Bis zu 360 Watt PoE-Budget
|
|
Umgebung
|
|
Betriebstemperatur:
|
-40°C bis 80°C (-40°F bis 176°F)
|
|
Lagertemperatur:
|
-40°C bis 85°C (-40°F bis 185°F)
|
|
Relative Luftfeuchtigkeit:
|
5 % bis 95 % nicht kondensierend
|
|
MTBF
|
> 200.000 Std.
|
|
Elektrisch und mechanisch
|
|
Eingangsleistung:
|
48~57VDC (Klemmenblock)
|
|
Stromverbrauch:
|
382W Max. (PoE in Verwendung)
|
|
<5W (PoE nicht in Verwendung)
|
|
Stromeingangsüberlast:
|
Automatisch rückstellbar
|
|
Verpolungsschutz:
|
Vorhanden
|
|
Abmessungen (LxBxH):
|
95 x 88 x 46 mm
|
|
Gewicht:
|
300 g
|
|
Gehäuse:
|
Aluminiumgehäuse
|
|
Montageoptionen:
|
DIN-Schiene
|
|
LED-Anzeigen:
|
|
PWR:
|
Strom
|
|
L/A:
|
Link/Aktivität
|
|
PoE:
|
PoE-Status
|
|
FX1/FX2:
|
SFP-Glasfaser-Link-Status
|
|
Zulassungen
|
|
ISO9001, CE, FCC, RoHS
|
|
EN55022:2010+AC: 2011, Klasse A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55032:2017
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Überspannung)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Industrieller PoE Gigabit Ethernet Switch Bestellinformationen
|
Modell
|
Beschreibung
|
|
LNK-IMC205GHP-SFP
|
Industrieller 4-Port 10/100/1000T 802.3bt 90W PoE + 1-Port 10/100/1000T + 2-Port 100/1000X SFP Gigabit Ethernet Switch
|
|
SFP-Optionen
|
► SFP-Option. Bitte wählen Sie Ihr SFP auf unserer SFP-Optionsseite aus (Industrielles SFP).
|
|
► SFP-Modul ist separat zu erwerben.
|
|
Montageoptionen
|
► Standard-DIN-Schienenhalterung installiert;
|
|
Stromversorgungsoptionen
|
► 480W/10A 48VDC DIN-Rail-Netzteil. Offener Draht für Klemmenblock.
|
|
► Netzteil ist separat zu erwerben
|
Industrielle PoE Gigabit Ethernet Switch Anwendung
Kundendienst- und Garantiebedingungen
Es besteht aus Online-Kundenservice und Telefon-Kundenservice, bietet Produktberatung,
technischer Fernsupport, Wartungs- und Abnahmedienste.
Service-Richtlinie: Dreimonatiger Ersatz und dreijährige Garantie.
Ersatz: Innerhalb von drei Monaten nach dem Kauf einer Produktreihe, nach der Prüfung des Produktausfalls
durch Techniker und durch nicht-natürliche Katastrophen verursachte Schäden, kann der Käufer direkt
zur Verkaufsstelle gehen, um die gleichen Produkte zu ersetzen. Oder ein Produkt mit vergleichbarer Leistung.
Wenn bei der Produktprüfung keine Probleme auftreten, wird das Originalmuster zurückgegeben.
Garantie: Durch nicht-natürliche Katastrophen verursachte Schäden, beträgt die kostenlose Garantiezeit unseres Unternehmens 1 Jahr.
[Die folgenden Umstände fallen nicht in den Bereich des Ersatzes und der kostenlosen Wartung]
1. Schäden, die durch Betrieb und Wartung entstehen, die nicht den Anweisungen im Produkthandbuch entsprechen.
2. Schäden, die durch menschliche Faktoren verursacht werden, wie z. B. ungeeignete Spannungseingabe, Wassereintritt und Bruch.
3. Schäden an Produkten, die durch Naturkatastrophen wie Blitze, Erdbeben, Brände usw. verursacht werden.
3. Unbefugte Änderung der inhärenten Einstellungen oder Reparatur ohne Genehmigung des Unternehmens.
4. Produkte, die über den Umfang der kostenlosen Wartung hinausgehen.
5. Schäden, die durch Transport, Be- und Entladen während der von Kunden gesendeten Reparaturen verursacht werden.
6. Der Produktbarcode oder das Modell auf der Produktgarantiekarte stimmt nicht mit dem Produkt selbst überein.
7. Ausfall oder Beschädigung, die durch andere Nicht-Produktprobleme wie Design, Technologie, Herstellung und Qualität verursacht werden.
