Mini Industrial 1-Port 100Base-FX zu 2-Port 10/100Base-T 30W PoE+ Medienkonverter
Mini Industrial Medienkonverter Übersicht

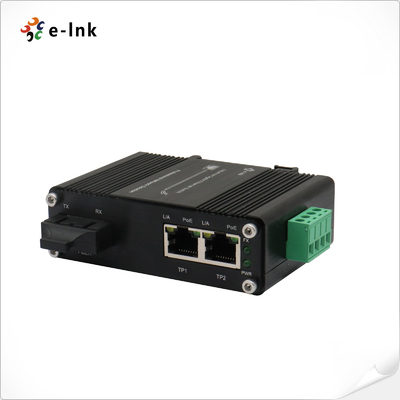

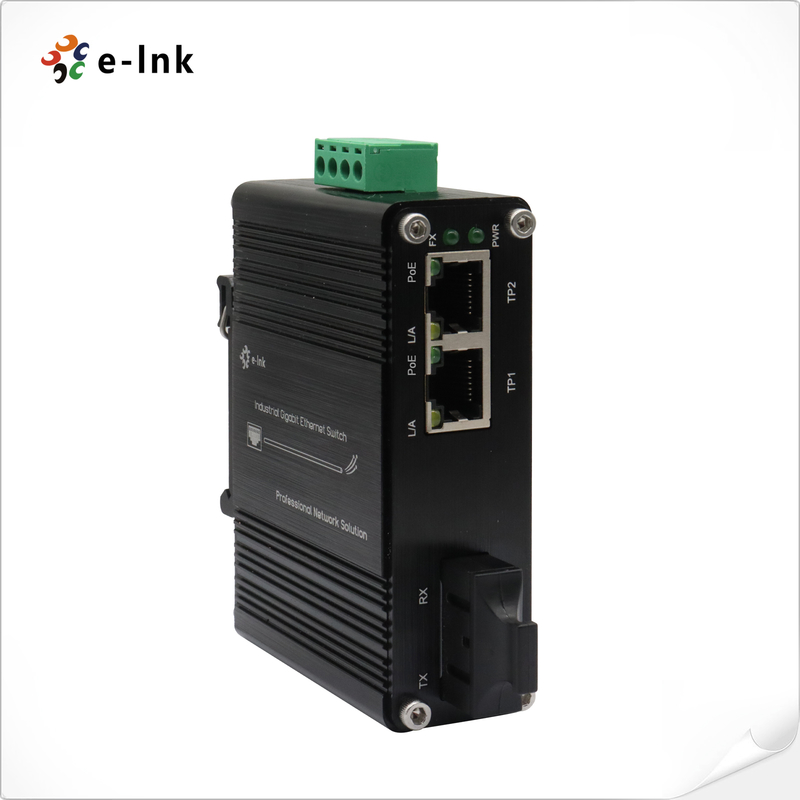

Der LNK-IMC1200P Serie ist ein robuster Industrie-Medienkonverter , der eine nahtlose 2-Port 10/100BASE-T zu 1-Port 100BASE-FX Glasfaser Konvertierung ermöglicht. Mit 30W High-Power PoE (IEEE 802.3at konform), liefert er zuverlässige Strom- und Datenübertragung in rauen Umgebungen. Gebaut mit einem robusten Aluminiumgehäuse, arbeitet er bei extremen Temperaturen (-40°C bis 75°C) und unterstützt Half-/Full-Duplex-Modi. Sein DIN-Schienen-Montage-Design sorgt für eine einfache Installation in industriellen Umgebungen und macht ihn ideal für anspruchsvolle Anwendungen.
Mini Industrial Medienkonverter Funktionen
LNK-IMC1200P-SFP verfügen über die folgenden Funktionen:

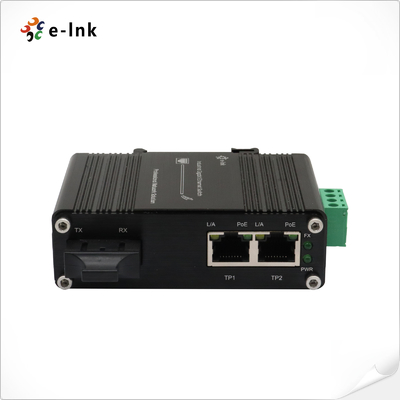

►2 10/100BASE-T RJ45-Ports , unterstützen die Auto-MDI/MDI-X-Funktion
►1 100BASE-FX SC-Glasfaseranschluss , geeignet für Datenübertragung über große Entfernungen
►Konform mit IEEE 802.3af PoE (15,4 W) und IEEE 802.3at PoE+ (30 W) Standards, unterstützt eine effiziente Stromversorgung
►Unterstützt Half-/Full-Duplex-Modus und Auto-Negotiation zur Gewährleistung der Netzwerkkompatibilität und -stabilität
►Verwendet IEEE 802.3az Energy Efficient Ethernet (EEE) Technologie zur Reduzierung des Energieverbrauchs
►12~48V DC-Klemmenblock-Stromeingang , anpassbar an verschiedene Stromversorgungsumgebungen
►Unterstützt DIN-Schienen- und Wandmontage , flexible und bequeme Bereitstellung
►Industrielles Weitbereichstemperaturdesign : -40°C ~ 75°C (-40°F ~ 167°F), geeignet für den Betrieb in rauen Umgebungen
Mini Industrial Medienkonverter Technische Indizes
|
Ethernet
|
|
Standards:
|
IEEE802.3 10Base-T
|
|
IEEE802.3u 100Base-TX/FX
|
|
IEEE802.3x Vollduplex und Flusskontrolle
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
IEEE802.3af Power over Ethernet
|
|
IEEE802.3at Power over Ethernet
|
|
Verarbeitungsart:
|
Store-and-Forward
|
|
Weiterleitungsfilterrate:
|
14,880pps (10Mbit/s)
|
|
148,800pps (100Mbit/s)
|
|
Paketpufferspeicher:
|
128K Bit
|
|
Max Paketlänge:
|
1522 Bytes
|
|
Adresstabellengröße
|
1K MAC-Adressen
|
|
Schnittstelle
|
|
Anschluss:
|
2 x RJ45
|
|
Glasfaseranschluss:
|
1 x SC 100Base-FX
|
|
Elektrisch und mechanisch
|
|
Eingangsleistung:
|
12~48VDC, 2-poliger Klemmenblock
|
|
Ausgangsleistung
|
48VDC
|
|
Stromverbrauch:
|
65W Max.
|
|
LED-Anzeigen:
|
|
PWR:
|
Stromstatus
|
|
L/A:
|
Datenverbindungsstatus
|
|
POE:
|
PoE-Status
|
|
100M/1000M:
|
Glasfaser LINK Status
|
|
Abmessungen (BxTxH):
|
95 x 70 x 30 mm
|
|
Gewicht:
|
0,25 kg
|
|
Gehäuse:
|
Aluminium Gehäuse
|
|
Montageoptionen:
|
DIN-Schiene / Wandmontage
|
|
Umgebung
|
|
Betriebstemperatur:
|
-40°C bis 75°C (-40°F bis 167°F)
|
|
Lagertemperatur:
|
-40°C bis 85°C (-40°F bis 185°F)
|
|
Relative Luftfeuchtigkeit:
|
5 % bis 95 % nicht kondensierend
|
|
MTBF
|
> 200.000 Stunden
|
|
Zulassungen
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
EN55022:2010+AC: 2011, Klasse A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Mini Industrial Medienkonverter Bestellinformationen
|
Modell
|
Beschreibung
|
|
LNK-IMC1200P
|
Mini Industrial PoE Medienkonverter, 1-Port 100BASE SC + 2-Port 10/100BASE-T 802.3at PoE, SC-Glasfaseranschluss, Multimode, 1310 nm, 2 km
|
|
LNK-IMC1200P-20
|
Mini Industrial PoE Medienkonverter, 1-Port 100BASE SC + 2-Port 10/100BASE-T 802.3at PoE, SC-Glasfaseranschluss, Singlemode, 1310 nm, 20 km
|
|
LNK-IMC1200PS-20
|
Mini Industrial PoE Medienkonverter, 1-Port 100BASE SC + 2-Port 10/100BASE-T 802.3at PoE, SC-Glasfaseranschluss, Singlemode-Einzelfaser, 1310/1550 nm, 20 km
|
|
Montageoptionen
|

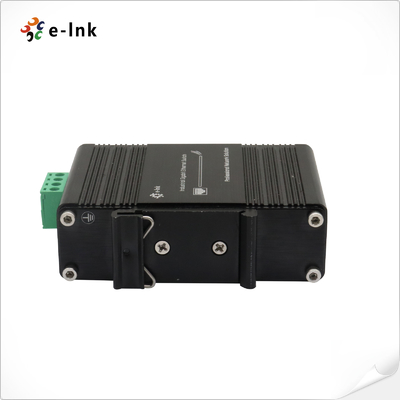

► Standard-DIN-Schienenhalterung installiert; Wandhalterung ist im Lieferumfang enthalten.
|
|
Stromversorgungsoptionen
|
► 75W/1,6A 48VDC-Netzteil. Offener Draht für Klemmenblock
|
|
► Netzteil ist separat zu erwerben.
|
