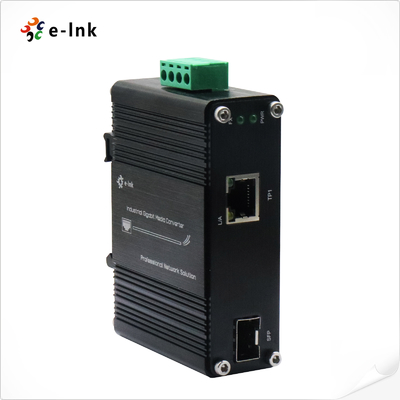

Industrial Ethernet Medienkonverter 10/100/1000Base-T auf 100/1000Base-X SFP -40~75°C
Übersicht
Der LNK-IMC3012-SFP ist ein robuster Medienkonverter in Industriequalität, der nahtlos
Kupfer- und Glasfasernetze verbindet. Er verfügt über einen 10/100/1000BASE-T RJ45-Port und einen
100/1000BASE-X SFP-Port und bietet flexible Netzwerkoptionen für verschiedene industrielle
Anwendungen. Mit Unterstützung für Vollduplex/Halbduplex und Auto-Negotiation gewährleistet er eine stabile Datenübertragung
über lange Distanzen. Sein gehärtetes Design ist ideal für extreme Umgebungen und
arbeitet bei Temperaturen von -40°C bis +75°C, was ihn zur perfekten Lösung für Außenbereiche,
Fabriken und kritische Infrastrukturinstallationen macht.
Merkmale
Flexible Netzwerkverbindung – 10/100/1000BASE-T RJ45-Port und 100/1000BASE-X SFP
Port für vielseitige Netzwerkintegration.
Industriequalität – Gehärtetes Design gewährleistet zuverlässige Leistung in rauen
Umgebungen mit einem weiten Betriebstemperaturbereich von -40°C bis +75°C.
Energieeffizient – Entspricht IEEE 802.3az, wodurch der Stromverbrauch für
kostengünstigen Betrieb reduziert wird.
Einfache Diagnose – Umfangreiche LED-Anzeigen zur schnellen Statusüberwachung, einschließlich Strom,
Link- und Geschwindigkeitsanzeigen.
Kompakt & Einfache Installation – Montierbar auf DIN-Schiene oder Wand, mit einem kompakten Aluminium-
Gehäuse, perfekt für Umgebungen mit begrenztem Platzangebot.
Technische Indizes
|
Ethernet
|
|
Standards:
|
IEEE802.3 10Base-T
|
|
IEEE802.3u 100Base-TX/FX
|
|
IEEE802.3ab 1000Base-T
|
|
IEEE802.3z 1000Base-X
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
Verarbeitungstyp:
|
Store-and-Forward
|
|
Forward Filter Rate:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1.488.000pps (1000Mbps)
|
|
Paketpufferspeicher:
|
1 Mbit
|
|
Max Paketlänge:
|
9K Bytes
|
|
Adressentabellengröße
|
2K MAC-Adressen
|
|
Schnittstelle
|
|
Anschluss:
|
1x RJ45
|
|
Optischer Port:
|
1 x SFP 1000Base-X oder 100Base-FX (automatische Erkennung)
|
|
Elektrisch und mechanisch
|
|
Eingangsleistung:
|
12~48VDC, 4-poliger Klemmenblock
|
|
Stromverbrauch:
|
3W Max.
|
|
LED-Anzeigen:
|
|
PWR:
|
Stromstatus
|
|
L/A:
|
Daten-LINK-Status
|
|
SPD:
|
Ethernet-Status
|
|
100M/1000M:
|
Glasfaser LINK Status
|
|

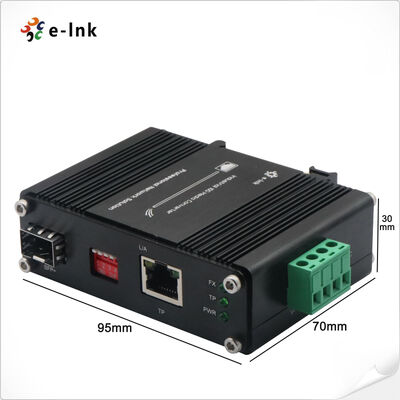

Abmessungen (BxTxH):
|
95 x 70 x 30 mm
|
|
Gewicht:
|
0,25 kg
|
|
Gehäuse:
|
Aluminium Gehäuse
|
|
Montageoptionen:
|
DIN-Schiene / Wandmontage
|
|
Umgebung
|
|
Betriebstemperatur:
|
-40°C bis 75°C (-40°F bis 167°F)
|
|
Lagertemperatur:
|
-40°C bis 85°C (-40°F bis 185°F)
|
|
Relative Luftfeuchtigkeit:
|
5% bis 95% nicht kondensierend
|
|
MTBF
|
> 200.000 Std.
|
|
Zulassungen
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
EN55022:2010+AC: 2011, Klasse A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Bestellinformationen
|
Modell
|
Beschreibung
|
|
LNK-IMC3012-SFP
|
Gehärtet 10/1001000BASE-TX auf 100/1000BASE-X SFP Ethernet Medienkonverter
|
|
SFP-Optionen
|
► SFP-Option. Bitte wählen Sie Ihr SFP auf unserer SFP-Optionsseite aus (Industrie-SFP).
|
|
► SFP-Modul ist separat zu erwerben.
|
|
Montageoptionen
|
► Standard-DIN-Schienenhalterung installiert; Wandhalterung ist im Lieferumfang enthalten.
|
|
Stromversorgungsoptionen
|
► 24W/1A 24VDC-Netzteil. Offener Draht für Klemmenblock
|
|
► Netzteil ist separat zu erwerben.
|

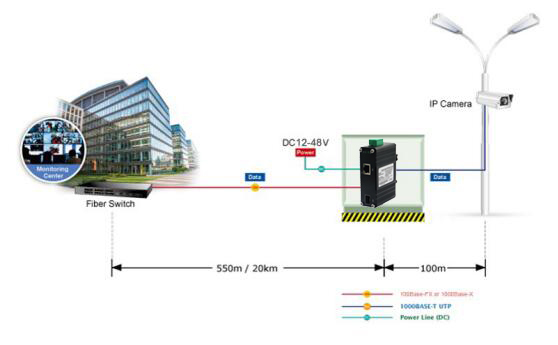

Anwendung
