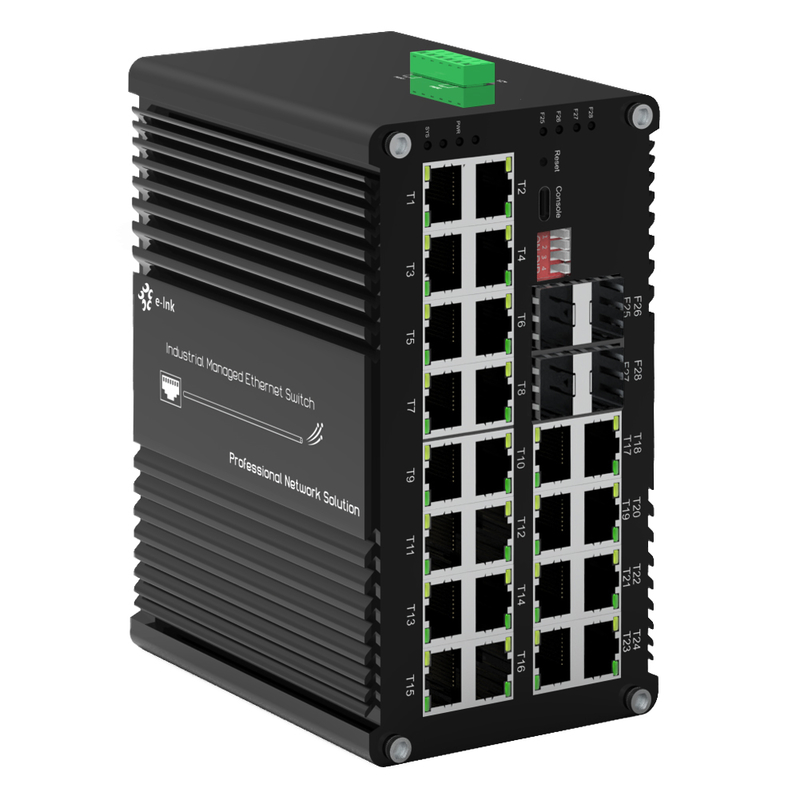

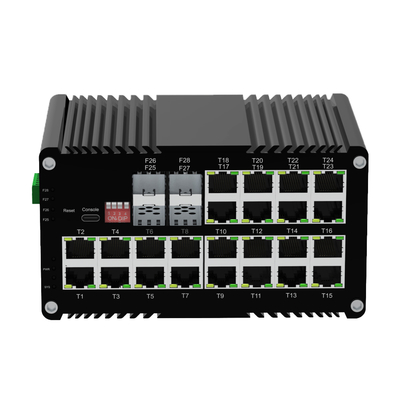

Industrieller L2+ 24-Port 10/100/1000T 802.3at PoE + 4-Port 1000X SFP Managed Ethernet Switch
Industrieller PoE Managed Ethernet Switch Übersicht
DerETH-DIMC2424MP Serie ist ein L2+ Managed 24-Port Gigabit PoE+ Switch.
Er hat 24 10/100/1000Base-T 802.3at PoE+ Ports und 4 1000Base-X SFP Glasfaser-Steckplätze.
Er ist für den Einsatz in rauen Umgebungen konzipiert. Die RJ45-Ports unterstützen Auto-Negotiation,
Full/Half Duplex und Auto MDI/MDI-X, und die SFP-Steckplätze können Single-Mode-
oder Multi-Mode-Glasfaser für Langstreckenverbindungen aufnehmen. Dieser robuste Ethernet-Switch wurde für Zuverlässigkeit gebaut und
ist ideal für IP-Überwachung (IP-Kameras), Wireless Access Points (WAPs)
und Remote-Netzwerk-Bereitstellungen. Er bietet erweitertes Management, PoE+ Stromversorgung
und industrielle Haltbarkeit.
Industrielle PoE Managed Ethernet Switch Funktionen
-
24 × 10/100/1000Base-T RJ45-Ports und 4 × 1000Base-X SFP-Steckplätze für flexibles Networking
-
RJ45-Ports unterstützen Full/Half-Duplex , Auto-Negotiation , und Auto MDI/MDIX
-
IEEE 802.3af/at PoE-konform für zuverlässige Stromversorgung
-
DIP-Schalter-Steuerung für One-Key VLAN, One-Key Ring Management, PoE-Reset,
-
und erweiterter 250 m PoE-Netzwerkmodus
-
USB-C-Port-Management für eine bequeme Einrichtung ohne Zugriff auf den RS232-Seriell-Port
-
10K Bytes Jumbo Frame Unterstützung für effiziente Großpaketübertragung
-
IEEE 802.3az Energy Efficient Ethernet (EEE) für reduzierten Stromverbrauch
-
IP40-zertifiziertes Aluminiumgehäuse für erhöhte Haltbarkeit
-
Unterstützt DIN-Schienenmontage für einfache industrielle Installation
-
Breiter Betriebstemperaturbereich : -40 °C bis 80 °C (-40 °F bis 176 °F)
Industrielle PoE Managed Ethernet Switch Technische Indizes
|
Ethernet
|
|
Standards:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Spanning Tree
|
|
Weiterleitung & Filterung Rate:
|
14.880pps (10Mbit/s)
|
|
148.800pps (100Mbit/s)
|
|
1.488.000pps (1000Mbit/s)
|
|
Paketpufferspeicher:
|
12M Bit
|
|
Verarbeitungstyp:
|
Store-and-Forward
|
|
Backplane-Bandbreite
|
110 Gbit/s
|
|
Maximale Paketlänge:
|
10K Bytes Jumbo Frame
|
|
Adresstabellengröße:
|
8K MAC-Adressen
|
|
Schnittstelle
|
|
Anschluss:
|
24 x RJ45
|
|
RS485:
|
1 x RS485 (Optional)
|
|
Optischer Port:
|
4 x 1000Base-X SFP
|
|
USB-C:
|
1 x USB-C (für Management)
|
|
RS485 serielle Schnittstelle (Optional)
|
|
Physische Schnittstelle
|
Industrieller 3-poliger Schraubklemmenanschluss
|
|
Datentyp
|
1Ch RS485 Bi-Direktional
|
|
RS-485 Signale
|
Data+, Data-, GND
|
|
Serieller Port-Leitungsabstand (Kupfer)
|
1000 Meter
|
|
Baudrate
|
0 ~ 800 kbit/s
|
|
PoE (Power over Ethernet)
|
|
Standard:
|
IEEE 802.3at Power over Ethernet Plus
|
|
IEEE 802.3af Power over Ethernet
|
|
Port:
|
RJ45
|
|
Stromanschlussbelegung
|
4/5(+), 7/8(-)
|
|
PoE-Budget:
|
Bis zu 720-Watt PoE-Budget
|
|
Umgebung
|
|
Betriebstemperatur:
|
-40 °C bis 80 °C (-40 °F bis 176 °F)
|
|
Lagertemperatur:
|
-40 °C bis 85 °C (-40 °F bis 185 °F)
|
|
Relative Luftfeuchtigkeit:
|
5 % bis 95 % nicht kondensierend
|
|
MTBF
|
> 200.000 Stunden
|
|
Elektrisch und mechanisch
|
|
Eingangsleistung:
|
48~57VDC, Redundante Stromversorgung (6-poliger Klemmenblock)
|
|
Stromverbrauch:
|
8W Max.(PoE in Verwendung<720W)
|
|
Schutz:
|
|
Überlastung der Stromeingangs:
|
Automatisch rückstellbar
|
|
Verpolung:
|
Vorhanden
|
|
DIP-Schalter
|
|
4-stelliger DIP-Schalter Funktion
|
DIP
|
Funktion
|
Einstellungen
|
|
SW 1
|
VLAN
|
EIN - Aktiviert
|
AUS - Deaktiviert
|
|
SW 2
|
Ring-Management
|
EIN - Aktiviert
|
AUS - Deaktiviert
|
|
SW 3 (wird aktualisiert)
|
250m PoE-Netzwerk
|
EIN - Aktiviert
|
AUS - Deaktiviert
|
|
SW 4 (wird aktualisiert)
|
PoE-Reset
|
EIN - Aktiviert
|
AUS - Deaktiviert
|
|
LED-Anzeigen:
|
|
Strom:
|
Stromstatus
|
|
Ethernet (pro Port):
|
Link/Aktivität
|
|
PoE
|
PoE-Status (T1~T24)
|
|
Glasfaser:
|
Gigabit SFP-Port: F25~F28
|
|
Abmessungen (BxTxH):
|
155 x 115 x 85 mm
|
|
Gewicht:
|
1,2KG
|
|
Gehäuse:
|
Aluminium Gehäuse
|
|
Montageoptionen:
|
DIN-Schienenmontage
|
|
Software-Funktionen
|
|
Redundanzprotokolle
|
Unterstützung STP/RSTP/MSTP/ERPSv2, Link Aggregation
|
|
Multicast-Unterstützung
|
Unterstützung IGMP Snooping V1/V2/V3,Unterstützung GMRP, GVMP, 802.1Q
|
|
VLAN
|
Unterstützung IEEE 802.1Q 4K VLAN,Unterstützung QINQ, Double VLAN,
|
|
Zeitmanagement
|
SNTP
|
|
QOS
|
Flussbasierte Umleitung
Flussbasierte Ratenbegrenzung
Flussbasierte Paketfilterung
8*Ausgabewarteschlangen jedes Ports 802.1p/DSCP-Prioritätszuordnung
Diff-Serv QoS, Prioritätsmarkierung/Bemerkung
Warteschlangenplanungsalgorithmus (SP, WRR, SP+WRR)
|
|
ACL
|
Portbasierte ACL-Ausgabe
ACL basierend auf Port und VLAN
L2 bis L4 Paketfilterung, Abgleich der ersten 80 Byte Nachricht.
Bereitstellung von ACL basierend auf MAC, Ziel-MAC-Adresse, IP-Quelle, Ziel-IP, IP-Protokolltyp, TCP/UDP-Port, TCP/UDP-Portbereich und VLAN usw.
|
|
PoE-Management
|
Gesamtleistungsbegrenzung der PoE-Stromversorgung
PoE-Ausgangsleistungszuweisung
PoE-Ausgangsprioritätskonfiguration
PoE-Arbeitsstatus
Planung des PoE-Betriebs
|
|
Diagnostische Wartung
|
Unterstützung Port-Mirroring, Syslog, Ping
|
|
Management-Funktion
|
Unterstützung CLI, WEB, SNMPv1/v2/v3, Telnet-Server für Management, EEE, LLDP, DHCP-Server/Client (IPv4/IPv6), Cloud/MQTT
|
|
Alarm-Management
|
Unterstützung 1-Wege-Relais-Alarmausgang, RMON, TRAP
|
|
Sicherheit
|
Broadcast Storm Protection, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
Unterstützung DHCP Snooping, Option 82,802.1X-Sicherheitszugriff,
Unterstützung der hierarchischen Benutzerverwaltung, ACL-Zugriffskontrollliste,
Unterstützung DDOS,portbasierte MAC-Filterung / -Bindung, MAC-Black Holes, IP-Quellschutz, Port-Isolation, ARP-Nachrichtengeschwindigkeitsbegrenzung
|
|
Erweiterte Layer 2+ Funktionen
|
IPv4/IPv6-Management
Statische Route
|
|
Zulassungen
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Klasse A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Überspannung)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Industrielle PoE Managed Ethernet Switch Bestellinformationen
|
Modell
|
Beschreibung
|
|
ETH-DIMC2424MP
|
Industrieller L2+ 24-Port 10/100/1000T 802.3at PoE + 4-Port 1000X SFP Managed Ethernet Switch
|
|
SFP-Optionen
|
► SFP-Option. Bitte wählen Sie Ihr SFP auf unserer SFP-Optionsseite aus
|
|
► SFP-Modul ist separat zu erwerben.
|
|
Montageoptionen
|
► Standard-DIN-Schienenhalterung installiert
|
|
Stromversorgungsoptionen
|
► DIN-Schienen-Netzteil. Offener Draht für Klemmenblock.
|
|
► Netzteil ist separat zu erwerben.
|
Industrielle PoE Managed Ethernet Switch Anwendung
