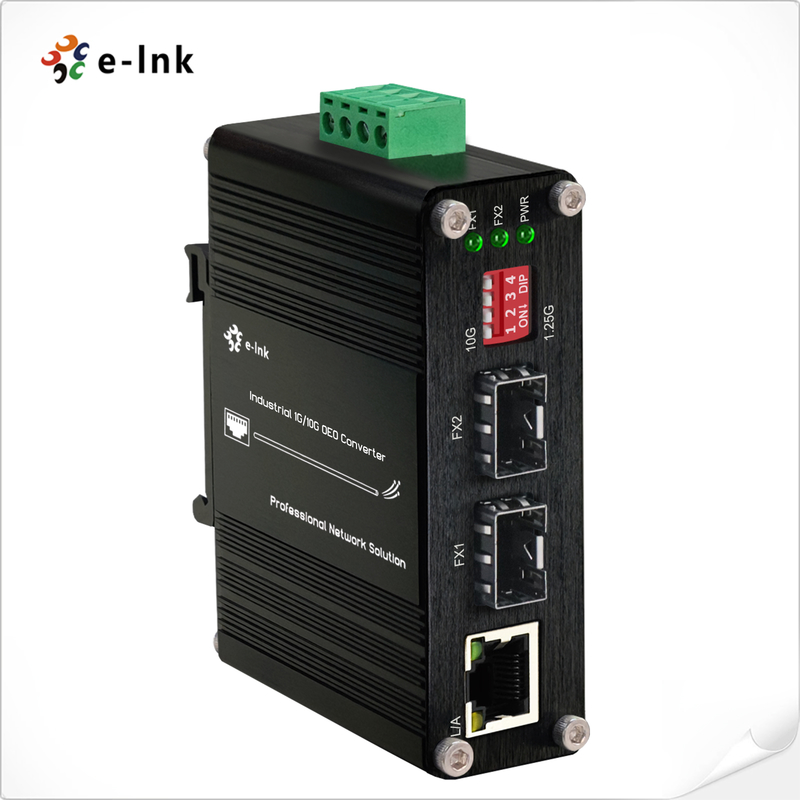

Industrie 1G/10G SFP+ OEO mit 3R-Repeater Ethernet Medienwandler

Leistungsdaten

Technische Indizes

Gerätefunktion

3R Repeater

Übertragungsgeschwindigkeit

10G: 8,5 Gbit/s-11,7 Gbit/s

Protokolle

8,5G Fiber Channel

SONET OC-192, SDH STM-64 (9,95 Gbit/s)

10G WAN (10 Gbit/s)

10G LAN (10,31 Gbit/s)

OTN OTU-2 (G.709) (10,70 Gbit/s)

10G LAN mit 255/237 FEC-Codierung (11,09 Gbit/s)

10G Fiber Channel (11,32 Gbit/s)

10G POS

Schnittstellentyp

SFP+ zu SFP+

Übertragungsdistanz

SFP+-Modul: bis zu 80 km

Maximale Paket

Weiterleitungsrate

14.880.950/S

Betriebstemperatur

-40 °C bis 80 °C (-40 °F bis 176 °F)

Lagertemperatur

-40 °C bis 85 °C (-40 °F bis 185 °F)

Relative Luftfeuchtigkeit

5 % bis 95 % nicht kondensierend

MTBF

> 200.000 Std.

Ethernet Medienkonverter Spezifikationen

Standards

IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX

IEEE 802.3ab 1000BASE-T

IEEE 802.3z, 1000BASE-SX/LX

IEEE 802.3x Vollduplex-Flusskontrolle

Arbeitsmodus

10/100/1000BASE-T zu 1000BASE-SX/LX

Porttyp

SFP zu RJ45

Netzwerkkabel

Twisted-Pair
10BASE-T: 2-Paar UTP Kat. 3,4,5, bis zu 100 m
100BASE-TX: 2-Paar UTP Kat. 5, bis zu 100 m
1000BASE-T: 4-Paar STP Kat. 5 bis zu 100 m

Glasfaserkabel
1000BASE-SX:
50/125μm oder 62,5/125μm Multimode-Glasfaserkabel, bis zu 220/550 m/2 km.
1000BASE-LX:
9/125μm Singlemode-Kabel, bietet große Reichweite für 10/20/40/80/120 km (variiert je nach SFP-Modul)

Elektrisch und mechanisch

Eingangsleistung

12~48VDC, Redundante Stromversorgung (6-poliger Klemmenblock)

Stromverbrauch

8W Max

Schutz

Eingangsüberlastung

Automatisch rückstellbar

Verpolungsschutz

Vorhanden

DIP-Schalter

4-stelliger DIP-Schalter Funktion

DIP

Funktion

Einstellungen

SW 1

1,25G/10G

EIN - 1,25~8,5G

AUS - 10,3G oder 14,025G

SW 2

Reserviert

EIN - Reserviert

AUS - Reserviert

SW 3

Reserviert

EIN - Reserviert

AUS - Reserviert

SW 4

Reserviert

EIN - Reserviert

AUS - Reserviert

LED-Anzeigen:

PWR

Stromstatus

FX1

SFP-Port-1

FX2

SFP-Port-2

L/A

TP LINK/ACT

Abmessungen (BxTxH)

95 x 70 x 30 mm

Gewicht

0,25kg

Gehäuse

Aluminium Gehäuse

Montageoptionen:

DIN-Schienenmontage

Zulassungen

ISO9001, CE, RoHS, FCC

EN55022:2010+AC: 2011, Klasse A

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN55024:2010

IEC 61000-4-2: 2008 (ESD)

IEC 61000-4-3: 2010 (RS)

IEC 61000-4-4: 2012 (EFT)

IEC 61000-4-5: 2014 (Überspannung)

IEC 61000-4-6: 2013 (CS)

IEC 61000-4-8: 2009 (PFMF)

Modell

Beschreibung

ETH-IMC2402-OEO

Industrieller 1G/10G SFP+ zu SFP+ OEO Konverter (3R Repeater) mit 1G Ethernet Medienkonverter Funktion

SFP-Optionen

► SFP-Option. Bitte wählen Sie Ihr SFP auf unserer SFP-Optionsseite aus

► SFP-Modul ist separat zu erwerben.

Montageoptionen

► Standard-DIN-Schienenhalterung installiert

Stromversorgungsoptionen

► DIN-Schienen-Netzteil. Offener Draht für Klemmenblock.

► Netzteil ist separat zu erwerben.
