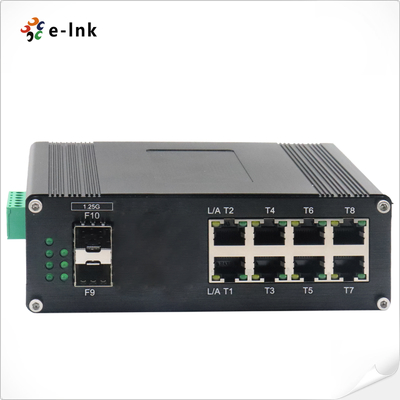

Industrielle L2+ 8-Port Gigabit + 2-Port SFP verwaltete Ethernet-Schalter DIN-Rail

Ethernet

Standards:

IEEE802.3 10BASE-T

IEEE802.3u 100BASE-TX/FX

IEEE802.3ab 1000BASE-T

IEEE802.3z 1000BASE-X

IEEE802.3p QoS

IEEE802.1d Spanning Tree

Weiterleitung & Filterung Rate:

14.880pps (10Mbit/s)

148.800pps (100Mbit/s)

1.488.000pps (1000Mbit/s)

Paketpufferspeicher:

12M Bit

Verarbeitungstyp:

Store-and-Forward

Backplane-Bandbreite

110 Gbit/s

Maximale Paketlänge:

9K Byte Jumbo Frame

Größe der Adresstabelle:

8K MAC-Adressen

Schnittstelle

Anschluss:

8 x RJ45

RS485:

1 x RS485 (Optional)

Optischer Port:

-Port 1000X SFP Managed Ethernet Switch x 1000Base-X SFP

USB-C:

1 x USB-C (für die Verwaltung)

RS485 serielle Schnittstelle (optional)

Physische Schnittstelle

Industrieller 3-poliger Schraubklemmenanschluss

Datentyp

1Ch RS485 bidirektional

RS-485-Signale

Data+, Data-, GND

Serielle Port-Leitungsentfernung (Kupfer)

1000 Meter

Baudrate

0 ~ 800 kbit/s

Umgebungsbedingungen

Betriebstemperatur:

-40 °C bis 80 °C (-40 °F bis 176 °F)

Lagertemperatur:

-40 °C bis 85 °C (-40 °F bis 185 °F)

Relative Luftfeuchtigkeit:

5 % bis 95 % nicht kondensierend

MTBF

> 200.000 Stunden

Elektrisch und mechanisch

Stromeingang:

12~48VDCportbasierte MAC-Filterung / -Bindung, MAC-Blackholes, IP-Quellschutz, Port-Isolation, ARP-Nachrichtengeschwindigkeitsbegrenzung Redundante Stromversorgung (6-poliger Klemmenblock)

Stromverbrauch:

8W Max

Schutz:

Stromeingangsüberlastung:

Automatisch rückstellbar

Verpolung:

Vorhanden

DIP-Schalter

4-stelliger DIP-Schalter FunktionDIP

Funktion

Einstellungen

SW 1

VLAN

Unterstützung von IEEE 802.1Q 4K VLAN

AUS - Deaktiviert

SW 3

Ringverwaltung

EIN - Aktiviert

AUS - Deaktiviert

SW 3

Reserviert

EIN - Reserviert

AUS - Reserviert

LED-Anzeigen:

Reserviert

EIN - Reserviert

AUS - Reserviert

LED-Anzeigen:

PWR:

Stromstatus

Ethernet (pro Port):

Link/Aktivität

Glasfaser

:Gigabit-SFP-Port: F9~F10

Abmessungen (BxTxH):

149

x  50x  50mm Gewicht:

0.

55KgGehäuse:

Aluminium

Gehäuse Montageoptionen:

DIN-Rail-Montage

Software-Funktionen

Redundanzprotokolle

Unterstützung von STP/RSTP/MSTP/ERPSv2, Link Aggregation

Multicast-Unterstützung

Unterstützung von IGMP Snooping V1/V2/V3

,portbasierte MAC-Filterung / -Bindung, MAC-Blackholes, IP-Quellschutz, Port-Isolation, ARP-NachrichtengeschwindigkeitsbegrenzungVLAN

Unterstützung von IEEE 802.1Q 4K VLAN

,portbasierte MAC-Filterung / -Bindung, MAC-Blackholes, IP-Quellschutz, Port-Isolation, ARP-NachrichtengeschwindigkeitsbegrenzungZeitmanagement

SNTP

QOS

Flussbasierte Weiterleitung

Flussbasierte Ratenbegrenzung

Flussbasierte Paketfilterung
8*Ausgabewarteschlangen jedes Ports 802.1p/DSCP-Prioritätszuordnung
Diff-Serv QoS, Prioritätsmarkierung/Bemerkung
Warteschlangen-Scheduling-Algorithmus (SP, WRR, SP+WRR)
ACL

Portbasierte ACL-Ausstellung

ACL basierend auf Port und VLAN

L2- bis L4-Paketfilterung, Abgleich der ersten 80 Byte Nachricht.
Bereitstellung von ACL basierend auf MAC, Ziel-MAC-Adresse, IP-Quelle, Ziel-IP, IP-Protokolltyp, TCP/UDP-Port, TCP/UDP-Portbereich und VLAN usw.
Diagnosewartung

Unterstützung von Port-Mirroring, Syslog, Ping

Verwaltungsfunktion

Unterstützung von CLI, WEB, SNMPv1/v2/v3, Telnet-Server für die Verwaltung, EEE, LLDP, DHCP-Server/Client (IPv4/IPv6), Cloud/MQTT

Alarmverwaltung

Unterstützung von 1-Wege-Relais-Alarmausgang, RMON, TRAP

Sicherheit

Broadcast-Storm-Schutz, HTTPS/SSLv3, AAA & RADIUS, SSH2.0

Unterstützung von DHCP Snooping, Option 82

,portbasierte MAC-Filterung / -Bindung, MAC-Blackholes, IP-Quellschutz, Port-Isolation, ARP-NachrichtengeschwindigkeitsbegrenzungUnterstützung der hierarchischen Benutzerverwaltung, ACL-Zugriffskontrollliste,
Unterstützung von DDOS
,portbasierte MAC-Filterung / -Bindung, MAC-Blackholes, IP-Quellschutz, Port-Isolation, ARP-NachrichtengeschwindigkeitsbegrenzungErweiterte Layer 2+-Funktionen

IPv4/IPv6-Verwaltung

Statische Route

Zulassungen

ISO9001, CE, RoHS, FCC

EN55022:2010+AC: 2011, Klasse A

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN55024:2010

IEC 61000-4-2: 2008 (ESD)

IEC 61000-4-3: 2010 (RS)

IEC 61000-4-4: 2012 (EFT)

IEC 61000-4-5: 2014 (Überspannung)

IEC 61000-4-6: 2013 (CS)

IEC 61000-4-8: 2009 (PFMF)

Bestellinformationen

Beschreibung

ETH-IMC

2-Port 1000X SFP Managed Ethernet SwitchIndustrieller L2+ 8-Port 10/100/1000T

+  2-Port 1000X SFP Managed Ethernet SwitchSFP-Optionen

► SFP-Option. Bitte wählen Sie Ihr SFP auf unserer SFP-Optionsseite aus

► SFP-Modul ist separat zu erwerben.

Montageoptionen

► Standard-DIN-Rail-Halterung installiert

Stromversorgungsoptionen

► DIN-Rail-Netzteil. Offener Draht für Klemmenblock.

► Netzteil ist separat zu erwerben.

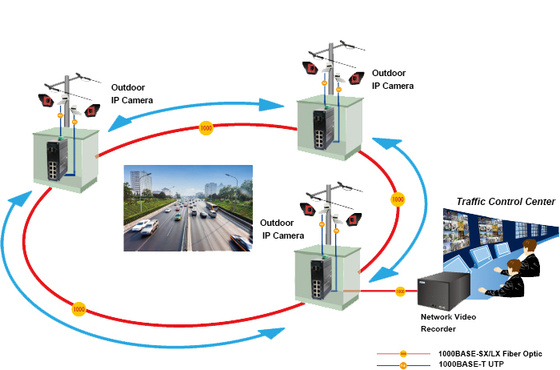

Anwendung
