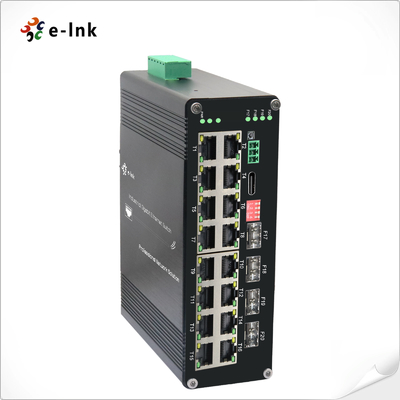

Industrie L2+ 16-Port 10/100/1000T 802.3at PoE + 4 SFP-Managed Switch

Ethernet

Standards:

IEEE802.3 10BASE-T

Einheitliche Datenbank für die Bereitstellung von Daten zur Datenverarbeitung

IEEE802.3ab 1000BASE-T

IEEE802.3z 1000BASE-X

Ich habe eine IEEE802.3p Qualitätssicherung

IEEE802.1d Spannbaum

Vorwärts&FilterSchlechte Zinssatz:

14,880pps (10Mbps)

148,800pps (100Mbps)

1,488,000pps (1000Mbps)

Paketpufferspeicher:

12M-Bits

Verarbeitungsart:

Aufbewahrung und Weitergabe

Bandbreite der Hintergrundfläche

110 Gbps

Maximale Paketlänge:

10K Bytes Jumbo-Frame

Adresstabellgröße:

8K MAC-Adressen

Schnittstelle

Anschluss:

16 x RJ45

RS485:

1 x RS485 (optional)

Optischer Port:

4 x 1000Basis-X SFP

USB-Stick- Was ist los?

1 x USB-C (für das Management)

RS485-Serienschnittstelle (optional)

Physische Schnittstelle

Industriestandard 3-Pin-Schraubterminal

Datentyp

1Ch RS485 Bidirektion

RS-485-Signale

Daten+, Daten-, GND

Abstand der Serienanschlussleitung (Kupfer)

1000 Meter

Baud-Rate

0 ~ 800 kbps

PoE (Power über Ethernet)

Standard:

IEEE 802.3at Leistung über Ethernet Plus

IEEE 802.3af Leistung über Ethernet

POrt:

RJ45

Zuweisung des Power-Pins

4/5(+), 7/8(-)

PoE-Budget:

Bis zu480-Watt PoE-Budget

UmweltNtal

Betriebstemperatur:

-40°C bis 80°C (-40°F bis 176°F)

Speichertemperatur:

-40°C bis 85°C (-40°F bis 185°F)

Relative Luftfeuchtigkeit

5% bis 95% nicht kondensierbar

MTBF

> 200 000 Stunden

Elektrische und mechanische Maschinen

Eingangsleistung:

48~ 57VDC, Überflüssige Leistung (6-Pin-Terminalblock)

Stromverbrauch:

8W Max.(PoE in Gebrauch480W)

Schutz:

Überlastung der Stromzufuhr:

Automatisch zurücksetzbar

Umgekehrte Polarität:

Gegenwärtig

DIP Schalter

4-stelliger DIP-SchalterFunktionDie

DIP

Funktion

Einstellungen

SW 1

VLAN

Einfach aktiviert

OFF - Behindert

SW 2

Ringmanagement

Einfach aktiviert

OFF - Behindert

SW 3 (zu aktualisieren)

250m PoE Netzwerk

Einfach aktiviert

OFF - Behindert

SW 4 (zu aktualisieren)

Wiederherstellen von PoE

Einfach aktiviert

OFF - Behindert

LED-Anzeiger:

PWR:

Leistungsstatus

Ethernet (pro Port):

Verbindung/Aktivität

Zentralbank:

PoE-Status

Fasern:

Gigabit-SFP-Anschluss: F17~F20

Abmessungen (WxDxH):

155 x115 x85 mm

Gewicht:

1.2Weigerung

Gehäuse:

Aluminium Fall

Montagemöglichkeiten:

DIN-Schienenhalter

Funktionen der Software

Entlassungsprotokolle

Unterstützung von STP/RSTP/MSTP/ERPSv2, Verknüpfungsaggregation

Multicast-Unterstützung

Unterstützung von IGMP-Snooping V1/V2/V3,Unterstützung von GMRP, GVMP,802.1Q

VLAN

Unterstützung von IEEE 802.1Q 4K VLAN,Unterstützung von QINQ, Double VLAN,

Zeitmanagement

SNTP

Qualitätssicherung

Flussbasierte Umleitung

Flow-based Rate Limiting (Flussbezogene Ratebeschränkung)
Flussbasierte Paketfilterung
8*Ausgabewarteschlangen für jeden Port 802.1p/DSCP-Prioritätsabbildung
Diff-Serv QoS, Prioritätsmarkierung/Anmerkung
Algorithmus zur Planung von Warteschlüssen (SP, WRR, SP+WRR)

ACL

Ausstellungs-ACL auf Hafenbasis

ACL basierend auf Port und VLAN
L2-L4-Paketfilterung, Übereinstimmung der ersten 80 Bytes Nachricht.
ACL basierend auf MAC, Ziel MAC-Adresse, IP-Quelle, Ziel IP, IP-Protokolltyp, TCP/UDP-Port, TCP/UDP-Port-Bereich und VLAN usw.

PoE Management

Gesamtleistungsgrenze der PoE-Stromversorgung

Zuteilung der PoE-Ausgangsleistung
Konfiguration der Ausgabepriorität von PoE
PoE-Betriebsstatus
Planung des PoE-Betriebs

Diagnostische Wartung

Unterstützung von Port-Mirroring, Syslog, Ping

Führungsfunktion

Unterstützung für CLI, WEB, SNMPv1/v2/v3, Telnet-Server für die Verwaltung, EEE, LLDP, DHCP-Server/Client (IPv4/IPv6), Cloud/MQTT

Alarmmanagement

Unterstützung der Alarmausgabe mit 1-Wege-Relais, RMON, TRAP

Sicherheit

Übertragungssturmschutz, HTTPS/SSLv3, AAA und RADIUS, SSH2.0

Unterstützung von DHCP-Snooping, Option 82,802.1X Sicherheitszugriff,
Unterstützung der hierarchischen Verwaltung der Benutzer, Zugriffskontrollliste der ACL,
Unterstützung von DDOS,Port-basierte MAC-Filterung / Bindung, MAC-Schwarze Löcher, IP-Quellschutz, Port-Isolation, Geschwindigkeitsbegrenzung der ARP-Nachricht

Vorgeschrittene Schicht 2+ Funktionen

Verwaltung von IPv4/IPv6

Statische Route

Zulassungen nach Vorschriften

ISO9001, CE, RoHS, FCC

Einheit für die Bereitstellung von Fahrzeugen

EN 61000-3-2: 2006+A1: 2009+A2: 2009

Einheitliche Prüfverfahren

Einheit für die Berechnung der Emissionsmengen2010

IEC 61000-4-2: 2008 (ESD)

IEC 61000-4-3: 2010 (RS)

Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.

IEC 61000-4-5: 2014 (Wachstum)

IEC 61000-4-6: 2013 (CS)

IEC 61000-4-8: 2009 (PFMF)

Modell

Beschreibung

ETH-DIMC2416MP

Industrie L2+ 16-Port 10/100/1000T 802.3at PoE + 4-Port 1000X SFP verwalteter Ethernet-Switch

SFP-Optionen

Bitte wählen Sie Ihre SFP auf unserer SFP-Optionsseite

 Das SFP-Modul ist separat zu erwerben.

Montageoptionen

► Default DIN-Rail Bracket installed

Leistungsoptionen

¢ DIN-Rail-Stromversorgung. Offener Draht für Terminalblock.

Die Stromversorgung ist separat zu erwerben.
