Industrieller L2+ 8-Port Gigabit + 4 SFP + 2×10G SFP+ Managed Ethernet Switch
Übersicht
Die ETH-IMC2408M-Serie ist ein kompakter industrieller L2+ Managed Ethernet Switch mit
8 Gigabit RJ45-Ports, 4 Gigabit SFP-Steckplätzen und 2 Hochgeschwindigkeits-10G SFP+ Uplinks. Er bietet
Drahtgeschwindigkeitsleistung mit 110 Gbit/s Switching-Kapazität und unterstützt 9K Jumbo
Frames für anspruchsvolle Anwendungen. Der USB-C-Management-Port vereinfacht die Einrichtung
im Vergleich zu älteren RS232-Anschlüssen, während das robuste IP40-Aluminiumgehäuse, -40°C bis +80°C
Betriebstemperaturbereich und redundante DC-Stromeingänge die Zuverlässigkeit in rauen Umgebungen gewährleisten.
Mit erweiterten Layer 2+ Funktionen, Redundanzprotokollen und robuster Sicherheit ist er ideal für
Industrieautomatisierung, Energie, Überwachung und Edge-Datenaggregation.
Funktionen
8 × Gigabit RJ45 + 4 × 1G SFP + 2 × 10G SFP+ Uplink-Ports
10G SFP+ Hochgeschwindigkeits-Uplinks für Aggregations- und Backbone-Netzwerke
USB-C-Port für schnelles, direktes Management (kein RS232 erforderlich)
Hohe Leistung: 110 Gbit/s Switching-Kapazität, 9K Jumbo Frame
Erweiterte Redundanz: STP/RSTP/MSTP/ERPSv2, Link Aggregation
Robuste Sicherheit: SSH, HTTPS, 802.1X, RADIUS, DoS/DDoS-Abwehr
VLAN, QoS, ACL, IGMP Snooping, Double VLAN (QinQ)
Industriequalität: IP40-Aluminiumgehäuse, lüfterloses Design
Breiter Betriebstemperaturbereich: -40°C ~ +80°C, MTBF > 200.000 Std.
DIN-Rail-Montage, leichter, kompakter Formfaktor (0,55 kg)
Technische Indizes
|
Ethernet
|
|
Standards:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3ae 10GBase-R
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Spanning Tree
|
|
Weiterleitung & Filterung Rate:
|
14.880pps (10Mbit/s)
|
|
148.800pps (100Mbit/s)
|
|
1.488.000pps (1000Mbit/s)
|
|
1.488.000,000pps (10000Mbit/s)
|
|
Paketpufferspeicher:
|
12M Bit
|
|
Verarbeitungstyp:
|
Store-and-Forward
|
|
Backplane-Bandbreite
|
110 Gbit/s
|
|
Max. Paketlänge:
|
9K Bytes Jumbo Frame
|
|
Größe der Adresstabelle:
|
8K MAC-Adressen
|
|
Schnittstelle
|
|
Anschluss:
|
8 x RJ45
|
|
RS485:
|
1 x RS485 (Optional)
|
|
Optischer Port:
|
4 x 1000Base-X SFP
2 x 10G Base-SR/LR SFP+
|
|
USB-C:
|
1 x USB-C (für Management)
|
|
RS485 serielle Schnittstelle (Optional)
|
|
Physische Schnittstelle
|
Industrieller Standard 3-poliger Schraubklemmenanschluss
|
|
Datentyp
|
1Ch RS485 bidirektional
|
|
RS-485-Signale
|
Data+, Data-, GND
|
|
Serieller Port-Leitungsabstand (Kupfer)
|
1000 Meter
|
|
Baudrate
|
0 ~ 800 kbit/s
|
|
Umgebungsbedingungen
|
|
Betriebstemperatur:
|
-40°C bis 80°C (-40°F bis 176°F)
|
|
Lagertemperatur:
|
-40°C bis 85°C (-40°F bis 185°F)
|
|
Relative Luftfeuchtigkeit:
|
5 % bis 95 % nicht kondensierend
|
|
MTBF
|
> 200.000 Std.
|
|
Elektrisch und mechanisch
|
|
Stromeingang:
|
12~48VDCportbasierte MAC-Filterung / -bindung, MAC-Blackholes, IP-Quellschutz, Port-Isolation, ARP-Nachrichtengeschwindigkeitsbegrenzung Redundante Stromversorgung (6-poliger Klemmenblock)
|
|
Stromverbrauch:
|
8W Max.(PoE in Verwendung<240W)
|
|
Schutz:
|
|
Stromeingang Überlast:
|
Automatisch rückstellbar
|
|
Verpolung:
|
Vorhanden
|
|
DIP-Schalter
|
|
4-stelliger DIP-Schalter FunktionDIP
|
Funktion
|
Einstellungen
|
SW 1
|
|
VLAN
|
Unterstützung von IEEE 802.1Q 4K VLAN
|
AUS - Deaktiviert
|
SW 3
|
|
Ring-Management
|
EIN - Aktiviert
|
AUS - Deaktiviert
|
SW 3
|
|
Reserviert
|
EIN - Reserviert
|
AUS - Reserviert
|
LED-Anzeigen:
|
|
Reserviert
|
EIN - Reserviert
|
AUS - Reserviert
|
LED-Anzeigen:
|
|
PWR:
|
|
Stromstatus
|
Ethernet (pro Port):
|
|
Link/Aktivität
|
Glasfaser
|
|
:Gigabit SFP-Port: F9~F12
|
10G SFP+-Port: F13, F14
|
|
Abmessungen (BxTxH):
|
|
149
|
x 50x 50mm Gewicht:
|
|
0.
|
55KgGehäuse:
|
|
Aluminium
|
Gehäuse Montageoptionen:
|
|
DIN-Rail-Montage
|
Software-Funktionen
|
|
Redundanzprotokolle
|
|
Unterstützung von STP/RSTP/MSTP/ERPSv2, Link Aggregation
|
Multicast-Unterstützung
|
|
Unterstützung von IGMP Snooping V1/V2/V3
|
,portbasierte MAC-Filterung / -bindung, MAC-Blackholes, IP-Quellschutz, Port-Isolation, ARP-NachrichtengeschwindigkeitsbegrenzungVLAN
|
|
Unterstützung von IEEE 802.1Q 4K VLAN
|
,portbasierte MAC-Filterung / -bindung, MAC-Blackholes, IP-Quellschutz, Port-Isolation, ARP-NachrichtengeschwindigkeitsbegrenzungZeitmanagement
|
|
SNTP
|
QOS
|
|
Flussbasierte Weiterleitung
|
Flussbasierte Ratenbegrenzung
Flussbasierte Paketfilterung
8*Ausgabewarteschlangen jedes Ports 802.1p/DSCP-Prioritätszuordnung
Diff-Serv QoS, Prioritätsmarkierung/Bemerkung
Warteschlangen-Scheduling-Algorithmus (SP, WRR, SP+WRR)
ACL
|
|
Portbasierte ACL-Ausstellung
|
ACL basierend auf Port und VLAN
L2- bis L4-Paketfilterung, Abgleich der ersten 80 Byte Nachricht.
Bereitstellung von ACL basierend auf MAC, Ziel-MAC-Adresse, IP-Quelle, Ziel-IP, IP-Protokolltyp, TCP/UDP-Port, TCP/UDP-Portbereich und VLAN usw.
Diagnosewartung
|
|
Unterstützung von Port-Mirroring, Syslog, Ping
|
Management-Funktion
|
|
Unterstützung von CLI, WEB, SNMPv1/v2/v3, Telnet-Server für Management, EEE, LLDP, DHCP-Server/Client (IPv4/IPv6), Cloud/MQTT
|
Alarmmanagement
|
|
Unterstützung von 1-Wege-Relais-Alarmausgang, RMON, TRAP
|
Sicherheit
|
|
Broadcast-Storm-Schutz, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
|
Unterstützung von DHCP Snooping, Option 82
,portbasierte MAC-Filterung / -bindung, MAC-Blackholes, IP-Quellschutz, Port-Isolation, ARP-NachrichtengeschwindigkeitsbegrenzungUnterstützung der hierarchischen Benutzerverwaltung, ACL-Zugriffskontrollliste,
Unterstützung von DDOS
,portbasierte MAC-Filterung / -bindung, MAC-Blackholes, IP-Quellschutz, Port-Isolation, ARP-NachrichtengeschwindigkeitsbegrenzungErweiterte Layer 2+ Funktionen
|
|
IPv4/IPv6-Management
|
Statische Route
Zulassungen
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Klasse A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Überspannung)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Bestellinformationen
|
Modell
|
Beschreibung
|
ETH-IMC2408M
|
|
Industrieller L2+ 8-Port 10/100/1000T
|
+ 4-Port 1G SFP + 2-Port 10G SFP+ Managed Ethernet Switch SFP-Optionen
|
|
► SFP-Option. Bitte wählen Sie Ihr SFP auf unserer SFP-Optionsseite aus
|
► SFP-Modul ist separat zu erwerben.
|
|
Montageoptionen
|
|
► Standardmäßig installierte DIN-Rail-Halterung
|
Stromversorgungsoptionen
|
|
► DIN-Rail-Netzteil. Offener Draht für Klemmenblock.
|
► Netzteil ist separat zu erwerben.
|
|

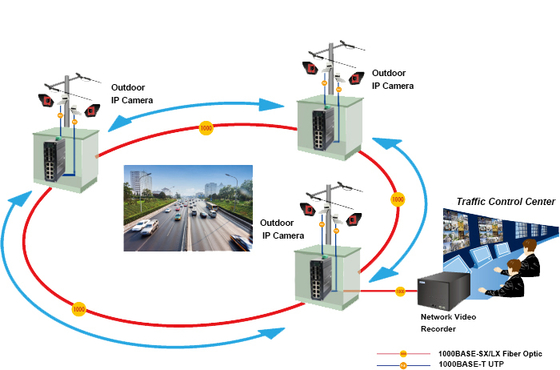

Anwendung
|
