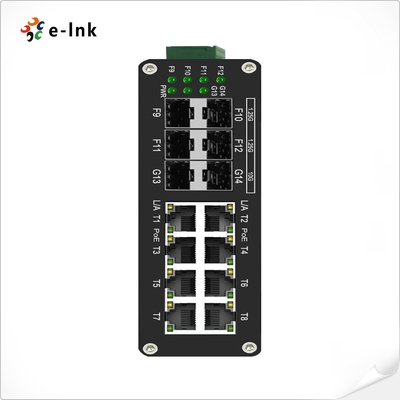

Industrieller L2+ 8-Port Gigabit PoE + 4 SFP + 2 10G SFP+ Managed Switch
Übersicht
Der ETH-IMC2408MP Serie ist ein robuster L2+ Managed Ethernet Switch konzipiert
für industrielle Netzwerke, die sowohl High-Speed-Uplinks als auch eine zuverlässige PoE-Stromversorgung benötigen.
Er integriert 8× Gigabit 802.3at PoE-Ports (bis zu 240W Budget), 4× 1G SFP-Steckplätze, und
2× 10G SFP+ Uplinks, wodurch eine nahtlose Aggregation von IP-Kameras, Wireless-APs und
Remote-Geräten ermöglicht wird. Mit USB-C-Management benötigen Ingenieure keine veralteten RS232-
Konsolen mehr, was die Bereitstellung vereinfacht. Gebaut mit einem lüfterlosen IP40-Aluminiumgehäuse, -40°C bis
+80°C Betriebstemperatur, und redundanten 48–57VDC-Stromeingängen, gewährleistet er einen stabilen
Betrieb in rauen Umgebungen. Erweiterte Funktionen wie STP/RSTP/MSTP/ERPSv2,
ACL-Sicherheit, und umfassendes PoE-Management machen ihn zu einer idealen Wahl für
kritische Anwendungen.
Funktionen
8 × Gigabit 802.3at PoE-Ports (240W PoE-Budget, IEEE802.3af/at-konform)
4 × 1G SFP + 2 × 10G SFP+ Uplinks für skalierbare Glasfaser-Konnektivität
USB-C-Anschluss für Management – keine RS232-Konsole erforderlich
DIP-Schalter-Funktionen: One-Key VLAN, Ring, 250m PoE-Erweiterung, PoE-Reset
Jumbo Frame-Unterstützung bis zu 9K Bytes
PoE-Management: Leistungsbegrenzung, Zuweisung, Zeitplanung, Ausgabepriorität
Erweiterte L2+-Protokolle: STP/RSTP/MSTP/ERPSv2, IGMP Snooping, Q-in-Q VLAN
QoS & ACL für Traffic Shaping und Sicherheitsfilterung
Zuverlässigkeit in Industriequalität: IP40-Aluminiumgehäuse, lüfterlos, MTBF >200.000 Std.
Breiter Temperaturbereich: -40°C ~ +80°C
Redundanter 48–57VDC-Eingang mit Überlast-/Verpolungsschutz
Zertifizierungen: CE, FCC, RoHS, EN/IEC Industrielle EMV-Standards
Technische Indizes
|
Ethernet
|
|
Standards:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3ae 10GBase-R
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Spanning Tree
|
|
Weiterleitung & Filterung Rate:
|
14.880pps (10Mbit/s)
|
|
148.800pps (100Mbit/s)
|
|
1.488.000pps (1000Mbit/s)
|
|
1.488.000,000pps (10000Mbit/s)
|
|
Paketpufferspeicher:
|
12M Bit
|
|
Verarbeitungstyp:
|
Store-and-Forward
|
|
Backplane-Bandbreite
|
110 Gbit/s
|
|
Maximale Paketlänge:
|
9K Bytes Jumbo Frame
|
|
Adresstabellengröße:
|
8K MAC-Adressen
|
|
Schnittstelle
|
|
Anschluss:
|
8 x RJ45
|
|
RS485:
|
1 x RS485 (Optional)
|
|
Optischer Port:
|
4 x 1000Base-X SFP
2 x 10G Base-SR/LR SFP+
|
|
USB-C:
|
1 x USB-C (für Management)
|
|
RS485 serielle Schnittstelle (Optional)
|
|
Physische Schnittstelle
|
Industrieller Standard 3-poliger Schraubklemmenanschluss
|
|
Datentyp
|
1Ch RS485 Bi-Directional
|
|
RS-485 Signale
|
Data+, Data-, GND
|
|
Serieller Port-Leitungsabstand (Kupfer)
|
1000 Meter
|
|
Baudrate
|
0 ~ 800 kbit/s
|
|
PoE (Power over Ethernet)
|
|
Standard:
|
IEEE 802.3at Power over Ethernet Plus
|
|
IEEE 802.3af Power over Ethernet
|
|
oort:
|
RJ45
|
|
Stromanschlussbelegung
|
4/5(+), 7/8(-)
|
|
PoE-Budget:
|
Bis zu 240 Watt PoE-Budget
|
|
Umgebungsbedingungen
|
|
Betriebstemperatur:
|
-40°C bis 80°C (-40°F bis 176°F)
|
|
Lagertemperatur:
|
-40°C bis 85°C (-40°F bis 185°F)
|
|
Relative Luftfeuchtigkeit:
|
5% bis 95% nicht kondensierend
|
|
MTBF
|
> 200.000 Std.
|
|
Elektrisch und mechanisch
|
|
Eingangsleistung:
|
48~57VDCportbasierte MAC-Filterung / -bindung, MAC-Blackholes, IP-Quellschutz, Port-Isolation, ARP-Nachrichtengeschwindigkeitsbegrenzung Redundante Stromversorgung (6-poliger Klemmenblock)
|
|
Stromverbrauch:
|
8W Max.(PoE in Verwendung<240W)
|
|
Schutz:
|
|
Eingangsüberlastung:
|
Automatisch rückstellbar
|
|
Verpolung:
|
Vorhanden
|
|
DIP-Schalter
|
|
4-stelliger DIP-Schalter FunktionDIP
|
Funktion
|
Einstellungen
|
SW 1
|
|
VLAN
|
Unterstützung IEEE 802.1Q 4K VLAN
|
AUS - Deaktiviert
|
LED-Anzeigen:
|
|
Ring-Management
|
EIN - Aktiviert
|
AUS - Deaktiviert
|
LED-Anzeigen:
|
|
250m PoE-Netzwerk
|
EIN - Aktiviert
|
AUS - Deaktiviert
|
LED-Anzeigen:
|
|
PoE-Reset
|
EIN - Aktiviert
|
AUS - Deaktiviert
|
LED-Anzeigen:
|
|
PWR:
|
|
Stromstatus
|
Ethernet (pro Port):
|
|
Link/Aktivität
|
PoE (Optional)
|
|
PoE-Status
|
Glasfaser
|
|
:Gigabit SFP-Port: F9~F12
|
10G SFP+-Port: F13, F14
|
|
Abmessungen (BxTxH):
|
|
149
|
x 50x 50mm Gewicht:
|
|
0.
|
55KgGehäuse:
|
|
Aluminium
|
Gehäuse Montageoptionen:
|
|
DIN-Schienenmontage
|
Software-Funktionen
|
|
Redundanzprotokolle
|
|
Unterstützung STP/RSTP/MSTP/ERPSv2, Link Aggregation
|
Multicast-Unterstützung
|
|
Unterstützung IGMP Snooping V1/V2/V3
|
,portbasierte MAC-Filterung / -bindung, MAC-Blackholes, IP-Quellschutz, Port-Isolation, ARP-NachrichtengeschwindigkeitsbegrenzungVLAN
|
|
Unterstützung IEEE 802.1Q 4K VLAN
|
,portbasierte MAC-Filterung / -bindung, MAC-Blackholes, IP-Quellschutz, Port-Isolation, ARP-NachrichtengeschwindigkeitsbegrenzungZeitmanagement
|
|
SNTP
|
QOS
|
|
Flussbasierte Weiterleitung
|
Flussbasierte Ratenbegrenzung
Flussbasierte Paketfilterung
8*Ausgabewarteschlangen jedes Ports 802.1p/DSCP-Prioritätszuordnung
Diff-Serv QoS, Prioritätsmarkierung/Bemerkung
Warteschlangen-Scheduling-Algorithmus (SP, WRR, SP+WRR)
ACL
|
|
Portbasierte ACL-Ausstellung
|
ACL basierend auf Port und VLAN
L2- bis L4-Paketfilterung, Abgleich der ersten 80 Byte Nachricht.
Bereitstellung von ACL basierend auf MAC, Ziel-MAC-Adresse, IP-Quelle, Ziel-IP, IP-Protokolltyp, TCP/UDP-Port, TCP/UDP-Portbereich und VLAN usw.
P
|
|
oE-ManagementGesamtleistungsbegrenzung der PoE-Stromversorgung
|
PoE-Ausgangsleistung Zuweisung
PoE-Ausgangsprioritätskonfiguration
PoE-Arbeitsstatus
Zeitplanung des PoE-Betriebs
Diagnosewartung
|
|
Unterstützung Port-Mirroring, Syslog, Ping
|
Management-Funktion
|
|
Unterstützung CLI, WEB, SNMPv1/v2/v3, Telnet-Server für Management, EEE, LLDP, DHCP-Server/Client (IPv4/IPv6), Cloud/MQTT
|
Alarm-Management
|
|
Unterstützung 1-Wege-Relais-Alarmausgang, RMON, TRAP
|
Sicherheit
|
|
Broadcast Storm Protection, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
|
Unterstützung DHCP Snooping, Option 82
,portbasierte MAC-Filterung / -bindung, MAC-Blackholes, IP-Quellschutz, Port-Isolation, ARP-NachrichtengeschwindigkeitsbegrenzungUnterstützung der hierarchischen Benutzerverwaltung, ACL-Zugriffskontrollliste,
Unterstützung DDOS
,portbasierte MAC-Filterung / -bindung, MAC-Blackholes, IP-Quellschutz, Port-Isolation, ARP-NachrichtengeschwindigkeitsbegrenzungErweiterte Layer 2+ Funktionen
|
|
IPv4/IPv6-Management
|
Statische Route
Zulassungen
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Klasse A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Überspannung)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Bestellinformationen
|
Modell
|
Beschreibung
|
ETH-IMC2408MP
|
|
Industrieller L2+ 8-Port 10/100/1000T 802.3at PoE + 4-Port 1G SFP + 2-Port 10G SFP+ Managed Ethernet Switch
|
SFP-Optionen
|
|
► SFP-Option. Bitte wählen Sie Ihr SFP auf unserer SFP-Optionsseite aus
|
► SFP-Modul ist separat zu erwerben.
|
|
Montageoptionen
|
|
► Standardmäßig installierte DIN-Schienenhalterung
|
Stromversorgungsoptionen
|
|
► DIN-Schienen-Netzteil. Offener Draht für Klemmenblock.
|
► Netzteil ist separat zu erwerben.
|
|

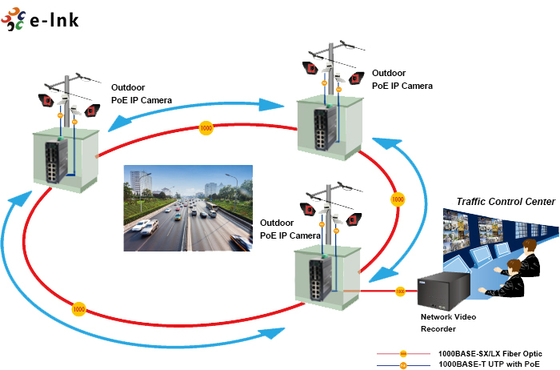

Anwendung
|
