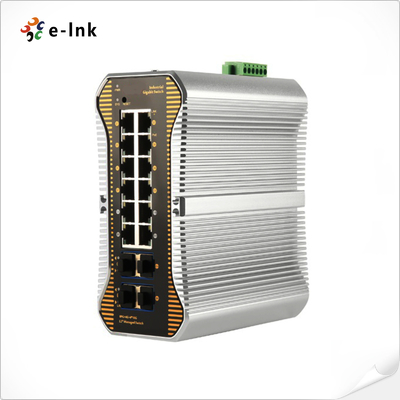

L2+ Managed Switch 12 Ports Gigabit 4 SFP+ Slots QoS VLAN Industrielle Qualität

Produktname

L2+ Industrial 12-Port 10/100/1000T (8-Port 802.3at PoE) + 4-Port 10G SFP+ Managed PoE Switch

Produktmodell

LNK-GYM4012GP-SFP

Schnittstelle

8-Port 10/100/1000M PoE-Ports (Daten/Strom);

4-Port 10/100/1000M RJ45-Ports;

4-Port 1/10G Uplink SFP+-Glasfaser-Slot-Ports (Daten);

1-Port Konsolen-RS232-Port (115200,N,8,1);

2 Sätze V+, V- redundante DC-Stromschnittstelle (6-Pin-Phoenix-Klemme)

PoE-Port

Port 1-8 kann POE @ IEEE802.3af/at unterstützen

Stromversorgungs-Pin

Unterstützt nur 1/2 (+), 3/6 (-)

Netzwerkmedien

10BASE-T: Cat3/ 4/ 5 UTP (≤100m)

100BASE-TX: Cat5 oder mehr UTP (≤100m)

1000BASE-TX: Cat5 oder mehr UTP (≤100m)

Switching-Kapazität

368 Gbit/s

Layer 2 Switching

Spanning Tree Protocol (STP)

Standard Spanning Tree 802.1d

Rapid Spanning Tree (RSTP) 802.1w

G.8032 ERPS

<50 ms Ringschutz für industrielle Hochzuverlässigkeitsanwendungen

Aggregation

Link Aggregation Control Protocol (LACP) IEEE 802.3ad;n

Bis zu 7 Gruppen;nBis zu 14 Ports pro Gruppe

VLAN

Unterstützung für bis zu 4K VLANs gleichzeitig (von 4096 VLAN-IDs) ;nPortbasiertes VLAN; n802.1Q tagbasiertes VLAN

DHCP Snooping

(Layer 2)

Verhindern der unbefugten Konfiguration und Verwendung von IP-Adressen und Bereitstellung von

Unterstützung für IP Source Guard und ARP-Erkennung

IGMP v1/v2 Snooping

IGMP beschränkt bandbreitenintensiven Multicast-Datenverkehr nur auf die Anforderer; unterstützt 1024 Multicast-Gruppen (Source-Specific Multicasting wird nicht unterstützt)

Sicherheit

Secure Shell (SSH) Protocol

SSH sichert Telnet-Datenverkehr in oder aus dem Switch, SSH v1 und v2 werden unterstützt

Secure Sockets Layer (SSL), HTTPS

SSL verschlüsselt den http-Datenverkehr und ermöglicht einen sicheren Zugriff auf die browserbasierte Management-GUI im Switch

Port-Sicherheit

Sperrt MAC-Adressen an Ports und begrenzt die Anzahl der erlernten MAC-Adressen

IP Source Guard

Verhindert, dass Datagramme mit gefälschten Adressen im Netzwerk vorhanden sind

Storm Control

Verhindert, dass der Datenverkehr in einem LAN durch einen Broadcast-, Multicast- oder Unicast-Storm auf einem Port unterbrochen wird

ACLs

Unterstützung für bis zu 256 Einträge; Drop- oder Ratenbegrenzung basierend auf Quell- und Ziel-MAC, VLAN-ID oder IP-Adresse, Protokoll, Port, DSCP (Differentiated Services Code Point) / IP-Präzedenz, TCP- und UDP-Quell- und Zielports, 802.1p-Priorität, Ethernet-Typ, ICMP-Pakete (Internet Control Message Protocol), IGMP-Pakete, TCP-Flag

Quality of Service

Hardware Priority Queue

Unterstützung 8 Hardware-Warteschlangen

Scheduling

Strict Priority und Weighted Round-Robin (WRR)

Warteschlangenzuweisung basierend auf DSCP und Serviceklasse (802.1p/ CoS)

Klassifizierung

Portbasiert; 802.1p(PCP) VLAN-Priorität basiert; IPv4/IPv6-Präzedenz/Diensttyp (ToS) / DSCP-basiert;

Ratenbegrenzung

Ingress Policer; Egress Shaping und Ratenkontrolle; pro VLAN, pro Port und Flow-basiert

Management

(Web/ SSL, Telnet/ SSH, Ping, Trivial File Transfer Protocol (TFTP), SNMP, Syslog)

Web-GUI-Oberfläche

Eingebautes Switch-Konfigurationsprogramm für die browserbasierte Gerätekonfiguration (HTTP/ HTTPs). Unterstützt Konfiguration, System-Dashboard, Wartung und Überwachung

Dual Image

Dual Image bietet unabhängige primäre und sekundäre Betriebssystemdateien für die Sicherung während des Upgrades

Firmware-Upgrade

Webbrowser-Upgrade (HTTP/ HTTPs) und TFTP;n

Upgrade auch über den Konsolenport

Port-Mirroring

Der Datenverkehr auf einem Port kann zur Analyse mit einem Netzwerkanalysator oder einer RMON-Sonde auf einen anderen Port gespiegelt werden. Bis zu N-1 (N ist die Ports des Switches) Ports können auf einen einzelnen Zielport gespiegelt werden. Eine einzelne Sitzung wird unterstützt.

Sonstige Verwaltung

Single-IP-Management; HTTP/HTTPs; SSH; RADIUS; DHCP-Client; SNTP; Kabeldiagnose; Ping; Syslog; Telnet-Client (SSH-sichere Unterstützung)

Green Ethernet

Link-Erkennung

Konform mit IEEE802.3az Energy Efficient Ethernet Task Force. Schaltet die Stromversorgung automatisch aus Gigabit-Ethernet-RJ-45-Port, wenn eine Verbindung unterbrochen oder der Client inaktiv ist. Der aktive Modus wird ohne Verlust von Paketen fortgesetzt, wenn der Switch die Verbindung erkennt

Kabellängenerkennung

Passt die Signalstärke an die Kabellänge an. Reduziert den Stromverbrauch für kürzere Kabel.

Allgemein

Jumbo-Frames

Frame-Größen bis zu 9 KB werden auf Gigabit-Schnittstellen unterstützt

MAC-Tabelle

Bis zu 8K MAC-Adressen

Erkennung

Link Layer Discovery Protocol (LLDP)

Wird von Netzwerkgeräten verwendet, um ihre Identitäten, Fähigkeiten und Nachbarn in einem IEEE 802 Local Area Network, hauptsächlich kabelgebundenes Ethernet, anzukündigen.

Schnittstelle

Gesamtzahl der Systemports

16GbE

RJ-45 Ports

12

(1G/10G ) SFP+

4

Mindestanforderungen

Webbrowser: Mozilla Firefox Version 2.5 oder höher, Microsoft Internet Explorer Version 6 oder höher;

Ethernet-Netzwerkkabel der Kategorie 5;

TCP/IP, Netzwerkadapter und Netzwerkbetriebssystem (z. B. Microsoft Windows, Linux oder Mac OS X) auf jedem Computer im Netzwerk installiert

Umgebung

Abmessungen (LxBxH)

166 x 149 x 75 mm

Gewicht

2.5KG

Stromversorgung

DC 48~57V

Zertifizierung

CE, RoHS, FCC

Arbeitsumgebung

Betriebstemperatur: -40 bis 80 ℃;

Lagertemperatur: -40℃ bis 85 ℃;

Betriebsfeuchtigkeit: 10 % bis 90 %, relativ, nicht-kondensierend

Garantie

5 Jahre Garantie

Modell

Beschreibung

LNK-GYM4012GP-SFP

L2+ Industrial 12-Port 10/100/1000T (8-Port 802.3at PoE) + 4-Port 10G SFP+ Managed PoE Switch

SFP-Optionen

► SFP-Option. Bitte wählen Sie Ihr SFP auf unserer SFP-Optionsseite (Industrial SFP).

► SFP-Modul muss separat erworben werden.

Montageoptionen

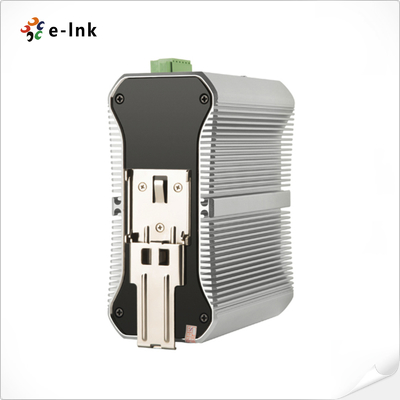

► Standard-DIN-Schienenhalterung installiert.

Stromversorgungsoptionen

► 240 W/5 A 48 VDC DIN-Rail-Netzteil. Offener Draht für Klemmenblock.

► Netzteil muss separat erworben werden.
