Industriell 4-Port 10/100Base-T + 2-Port 100BASE-FX Ethernet Switch
LNK-IMC204 Industrielle Switch Übersicht

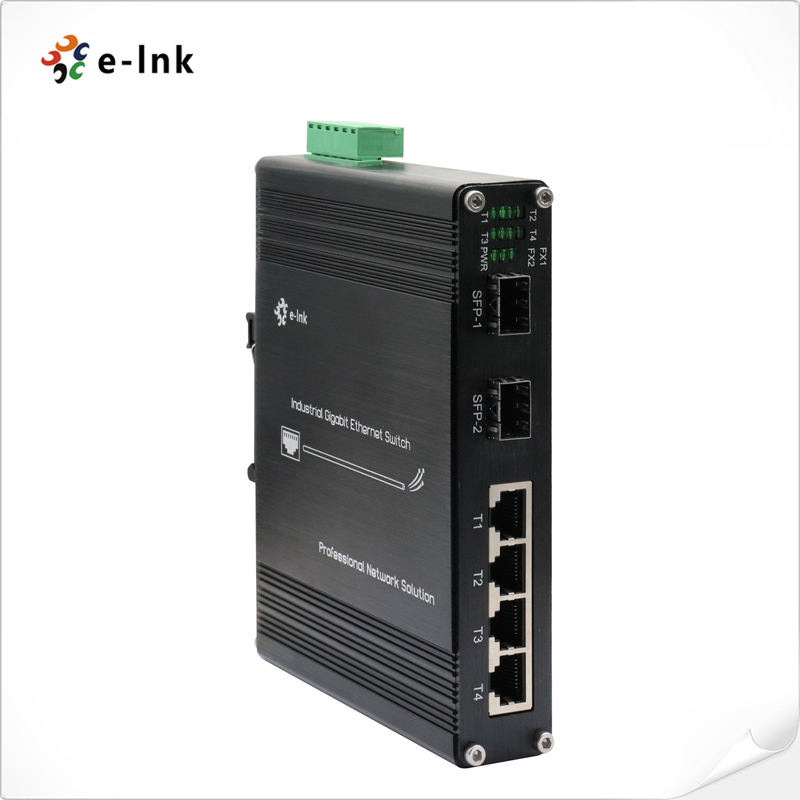

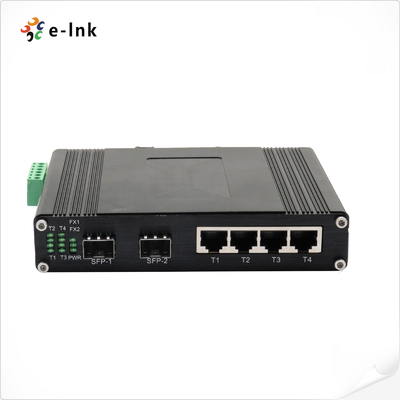

Der LNK-IMC204 ist ein robuster 6-Port Industrial Ethernet Switch für zuverlässige Konnektivität
in rauen Umgebungen konzipiert. Das Gerät verfügt über 4X10/100Base-TX Kupferports mit Auto-Negotiation
und Auto MDI/MDI-X, sowie 2X 100Base-FX Glasfaserports , die sowohl Multi-Mode-
and Single-Mode-Glasfaser für erweiterte Distanzübertragung unterstützen. Konstruiert in Übereinstimmung mit Industriestandards,
verfügt dieser kompakte Switch über ein lüfterloses Design, einen weiten Betriebstemperaturbereich (-40 °C bis 75 °C),
und hohe Immunität gegen elektrische Störungen und Überspannungen. Seine Plug-and-Play-Funktion macht ihn ideal
für die Erstellung zuverlässiger Netzwerksegmente zwischen entfernten Standorten, die nahtlose Verbindung von IP-Kameras,
Wireless Access Points und anderen Netzwerkgeräten in der industriellen Automatisierung, Überwachung,
und Transportanwendungen.
LNK-IMC204 Industrial Switch Funktionen
- Bietet 4× 10/100Base-TX-Ports und 2× 100Base-FX-Ports
- RJ45-Ports unterstützen 10/100 Mbit/s Vollduplex/Halbduplex, Auto-Negotiation und Auto MDI/MDIX
- Unterstützt IEEE 802.3x Flusskontrolle für stabile Datenübertragung
- Konform mit IEEE 802.3az Energy Efficient Ethernet (EEE) für reduzierten Stromverbrauch
- Redundantes Stromeingangsdesign gewährleistet zuverlässigen Betrieb
- Flexible Installation mit Wand- und DIN-Schienen-Unterstützung
- Industrielles Design mit weitem Betriebstemperaturbereich: -40 °C bis 80 °C (-40 °F bis 176 °F)
LNK-IMC204 Technische Indizes des Industrial Switch
|
Ethernet
|
|
Standards:
|
IEEE802.1 10Base-T, IEEE802.3u 100Base-TX
|
|
IEEE802.3 100Base-FX
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
IEEE802.3X Flusskontrolle
|
|
Weiterleitung & Filterung Rate:
|
14.880pps (10Mbit/s)
|
|
148.800pps (100Mbit/s)
|
|
Paketpufferspeicher:
|
512K Bits
|
|
Verarbeitungstyp:
|
Store-and-Forward
|
|
Größe der Adresstabelle:
|
1024 MAC-Adressen
|
|
Schnittstelle
|
|
Anschluss:
|
4 x RJ45
|
|
Optischer Port:
|
2 x 100Base-X (SFP, SC, FC, ST Optional)
|
|
Umgebung
|
|
Betriebstemperatur:
|
-40 °C bis 80 °C (-40 °F bis 176 °F)
|
|
Lagertemperatur:
|
-40 °C bis 85 °C (-40 °F bis 185 °F)
|
|
Relative Luftfeuchtigkeit:
|
5 % bis 95 % nicht kondensierend
|
|
MTBF
|
> 200.000 Std.
|
|
Elektrisch und mechanisch
|
|
Stromeingang:
|
12~58VDC, Redundante Stromversorgung (6-poliger Klemmenblock)
|
|
Stromverbrauch:
|
5W Max.
|
|
Schutz:
|
|
Stromeingangsüberlast:
|
Automatisch rückstellbar
|
|
Verpolung:
|
Vorhanden
|
|
LED-Anzeigen:
|
|
Strom:
|
Power1, Power2 Status
|
|
Ethernet (pro Port):
|
Link/Aktivität
|
|
Glasfaseranschluss:
|
FX1, FX2
|
|
Abmessungen (BxTxH):
|
150 x 115 x 30 mm
|
|
Gewicht:
|
0.5Kg
|
|
Gehäuse:
|
Metallgehäuse
|
|
Montageoptionen:
|
DIN-Schiene / Wandmontage
|
|
Zulassungen
|
|
ISO9001
|
|
EN55022:2010+AC: 2011, Klasse A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Überspannung)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
LNK-IMC204 Bestellinformationen für Industrial Switch
|
Modell
|
Beschreibung
|
|
LNK-IMC204
|
Industriell Ethernet-Switch: 4-Port 10/100Base-TX + 2-Port 100BASE-FX Glasfaser, Multimode, Dual Fiber, SC, 2KM
|
|
LNK-IMC204-20
|
Industriell Ethernet-Switch: 4-Port 10/100Base-TX + 2-Port 100BASE-FX Glasfaser, Single Mode, Dual Fiber, SC, 20KM
|
|
LNK-IMC204S-20
|
Industriell Ethernet-Switch: 4-Port 10/100Base-TX + 2-Port 100BASE-FX Glasfaser, Single Mode, Single Fiber, SC, 20KM
|
|
LNK-IMC204F-20
|
Industriell Ethernet-Switch: 4-Port 10/100Base-TX + 2-Port 100BASE-FX Glasfaser, Single Mode, Single Fiber, FC, 20KM
|
|
LNK-IMC204-SFP
|
Industriell 4-Port 10/100BASE-T + 1-Port 100BASE SFP Ethernet Switch
|
|
Montageoptionen
|
► Standardmäßig installierter DIN-Schienen-Halter; Wandhalterung ist im Lieferumfang enthalten.
|
|
Stromversorgungsoptionen
|
► 24W/1A 24VDC DIN-Rail Netzteil. Offener Draht für Klemmenblock.
|
|
► Netzteil ist separat zu erwerben.
|
LNK-IMC204 Industrial Switch Anwendung
LNK-IMC204 Industrial Switch Abmessungen und Größe
