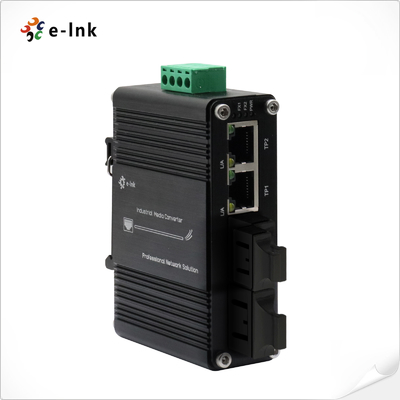

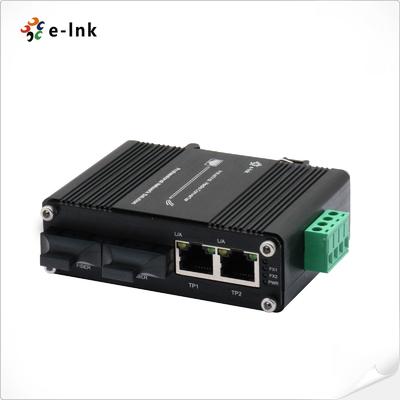

Mini-Industrial 2-Port Kupfer + 2-Port Fiber Ethernet-Schalter -40 ~ 75 °C
Übersicht
Die LNK-IMC202-Serie ist ein kompakter, robuster industrieller Ethernet-Switch mit zwei
10/100BASE-T RJ45-Anschlüsse und zwei 100BASE-FX-Faseranschlüsse mit optionalem SC/ST/FC/SFP
Module: für raue industrielle Umgebungen ausgelegt, unterstützt Voll-/Halbduplexbetrieb,
Verbindungsfehlerdurchlässigkeit, 9K-Jumbo-Rahmen und breiter 12~48VDC-Versorgungseingang mit DIN-Rail oder
Wandmontage, Gehäuse aus IP40-Aluminium und Betrieb bei -40 °C bis +75 °C
die Reichweite zuverlässige und stabile Netzwerkverbindungen für Anwendungen wie Automatisierung gewährleisten,
Überwachung und Fernvernetzung.
Eigenschaften
2 × 10/100BASE-T RJ45-Anschlüsse mit automatischem MDI/MDI-X
2 × 100Base-FX-Faseranschlüsse, SC/ST/FC/SFP optional
Unterstützt Link Fault Pass Through (LFP)
Voll-/Halb-Duplex-Auto-Verhandlung
Unterstützung für 9K Bytes Jumbo Frame
Überflüssige Leistungseingabe 12~48VDC
Robustes Gehäuse aus IP40-Aluminium
DIN-Rail- und Wandmontageanlagen
Betriebstemperatur: -40°C bis +75°C
Kompaktes Design: 95 × 70 × 30 mm; Gewicht: 0,25 kg
MTBF > 200 000 Stunden für die langfristige Zuverlässigkeit
Technische Indizes
|
Ethernet
|
|
Standards:
|
IEEE802.3 10Base-T
|
|
Ich habe eine IEEE802.3Sie 100Base-TX/FX
|
|
Verarbeitungsart:
|
Lager und...Vorwärts
|
|
Vorwärtsfilterrate:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
Paketpufferspeicher:
|
1 Mbit
|
|
Maximal Länge des Pakets:
|
9K Bytes
|
|
Größe der Adresstabelle
|
2K MAC-Adressen
|
|
Schnittstelle
|
|
Anschluss:
|
2x RJ45
|
|
Optischer Port:
|
2 x SFP/SC/ST/FC 100Base-FX
|
|
Elektrische und mechanische Maschinen
|
|
Eingangsleistung:
|
12 ~48VDC,4-Pin-Terminalblock
|
|
Stromverbrauch:
|
5W Max.
|
|
LED-Anzeiger
|
|
PWR:
|
Leistungsstatus
|
|
RJ45:
|
LINK/Aktivität
|
|
SFP:
|
LInkt
|
|
Allgemeine
|
|
Abmessungen (WxDxH):
|
95 x70 x30 mm
|
|
Gewicht:
|
0.25 Kilo
|
|
Gehäuse:
|
Aluminium Fall
|
|
Montagemöglichkeiten:
|
DIN-Schiene / Wandmontage
|
|
Umwelt
|
|
Betriebstemperatur:
|
-40°C bis75°C (-40°F bis 1 °C)67°F)
|
|
Speichertemperatur:
|
-40°C bis 85°C (-40°F bis 185°F)
|
|
Relative Luftfeuchtigkeit
|
5% bis 95% nicht kondensierbar
|
|
MTBF
|
> 200 000 Stunden
|
|
Zulassungen nach Vorschriften
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
Einheit für die Bereitstellung von Fahrzeugen
EN 61000-3-2: 2006+A1: 2009+A2: 2009
Einheitliche Prüfverfahren
Einheit für die Berechnung der Emissionsmengen 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
IEC 61000-4-5: 2014 (Wachstum)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Bestellinformationen
|
Modell
|
Beschreibung
|
|
LNK-IMC202 Reihe
|
Industrielle 2-Anschlüsse 10/100BASE-TX auf2x100BASE- X. SFP/SC/ST/FC EthernetWechseln
|
|
SFP-Optionen
|
Bitte wählen Sie Ihre SFP auf unserer SFP-Optionsseite (Industrielles Papier und Pappe).
|
|
Das SFP-Modul ist separat zu erwerben.
|
|
Montageoptionen
|
️ Standard-DIN-Schienenstütze installiert, Wandstütze enthalten.
|
|
Leistungsoptionen
|
- Ich weiß.24W/1Eine24VDC-Stromversorgung.
|
|
Die Stromversorgung ist separat zu erwerben.
|
