Mini Industrial 2-Port Gigabit PoE+ + 2-Port Glasfaser-Ethernet-Switch -40~80°C
Übersicht

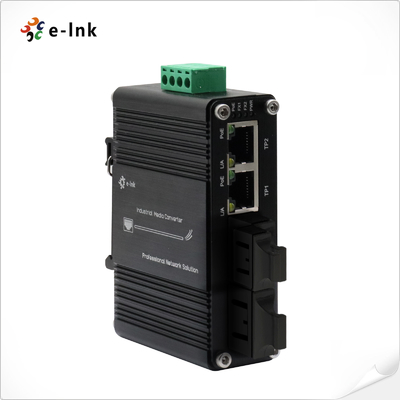

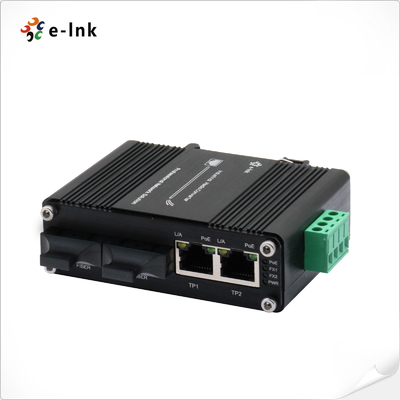

Die LNK-IMC202GP-Serie ist ein robuster Mini-Industrial-Gigabit-Ethernet-Switch mit zwei
10/100/1000BASE-T PoE+ Ports und zwei 1000Base-X Glasfaserports (SFP/SC/ST/FC).
Mit Unterstützung für bis zu 30W pro PoE-Port, Link-Fehler-Weiterleitung, 9K Jumbo-Frames und redundanter
12~48VDC Weitbereichs-Stromeingang mit Power-Booster ist dieser Switch ideal für raue industrielle
Umgebungen. Sein IP40-Aluminiumgehäuse, die DIN-Rail- oder Wandmontage und die Betriebstemperatur von -40°C bis
+80°C gewährleisten zuverlässige Konnektivität für IP-Kameras, drahtlose Zugangspunkte
und andere Hochleistungsgeräte.
Merkmale
2 × 10/100/1000BASE-T RJ45-Ports mit IEEE802.3af/at PoE (15,4–30W pro Port)
2 × 1000Base-X Glasfaserports, kompatibel mit SFP/SC/ST/FC-Modulen
Unterstützt Link Fault Pass Through (LFP)
Full-/Half-Duplex-Autonegotiation
9K Bytes Jumbo Frame Unterstützung
Weitbereichs-12~48VDC-Stromeingang mit Power-Booster-Funktion
Robustes IP40-Aluminiumgehäuse
DIN-Rail- und Wandmontage
Betriebstemperatur: -40°C bis +80°C
Kompaktes Design: 95 × 70 × 30 mm; Gewicht: 0,25 kg
MTBF > 200.000 Stunden für langfristige Zuverlässigkeit
Technische Indizes
|
Ethernet
|
|
Standards:
|
IEEE802.3 10Base-T
|
|
IEEE802.3u 100Base-TX/FX
|
|
IEEE802.3ab 1000Base-T
|
|
IEEE802.3z 1000Base-X
|
|
IEEE802.3af Power over Ethernet
|
|
IEEE802.3at Power over Ethernet
|
|
Verarbeitungstyp:
|
Store-and-Forward
|
|
Weiterleitungsfilterrate:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1.488.000pps (1000Mbps)
|
|
Paketpufferspeicher:
|
1 Mbit
|
|
Max Paketlänge:
|
9K Bytes
|
|
Adresstabellengröße
|
2K MAC-Adressen
|
|
Schnittstelle
|
|
Anschluss:
|
2 x RJ45
|
|
Optischer Port:
|
2 x SFP/SC/ST/FC 1000Base-X
|
|
Elektrisch und mechanisch
|
|
Stromeingang:
|
12~48VDC, 4-Pin-Klemmenblock
|
|
Ausgangsleistung
|
48VDC
|
|
Stromverbrauch:
|
65W Max.
5W Max. 0,1A@48VDC (PoE nicht in Verwendung)
|
|
PoE
|
|
Port:
|
RJ45 Port 1 ~ Port 2
|
|
Max. Leistung pro Port:
|
30W Max pro Port (Alternative B Modus)
|
|
LED-Anzeigen:
|
|
PWR:
|
Stromstatus
|
|
RJ45:
|
LINK/Aktivität
|
|
SFP:
|
LINK
|
|
PoE:
|
Pro Port Status
|
|
Allgemein
|
|
Abmessungen (BxTxH):
|
95 x 70 x 30 mm
|
|
Gewicht:
|
0,25 kg
|
|
Gehäuse:
|
Aluminium Gehäuse
|
|
Montageoptionen:
|
DIN-Rail / Wandmontage
|
|
Umgebung
|
|
Betriebstemperatur:
|
-40°C bis 75°C (-40°F bis 167°F)
|
|
Lagertemperatur:
|
-40°C bis 85°C (-40°F bis 185°F)
|
|
Relative Luftfeuchtigkeit:
|
5% bis 95% nicht kondensierend
|
|
MTBF
|
> 200.000 Stunden
|
|
Zulassungen
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
EN55022:2010+AC: 2011, Klasse A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Bestellinformationen
|
Modell
|
Beschreibung
|
|
LNK-IMC202GP Serie
|
Mini Industrial 2-Port 10/100/1000T 802.3at PoE + 2-Port 1000Base-X SFP/SC/ST/FC Ethernet-Switch
|
|
SFP-Optionen
|
► SFP-Option. Bitte wählen Sie Ihr SFP auf unserer SFP-Optionsseite aus (Industrielles SFP).
|
|
► SFP-Modul ist separat zu erwerben.
|
|
Montageoptionen
|
► Standard-DIN-Rail-Halterung installiert; Wandhalterung ist im Lieferumfang enthalten.
|
|
Stromversorgungsoptionen
|
► 75W/1.6A 48VDC Netzteil. Offener Draht für Klemmenblock
|
|
► Netzteil ist separat zu erwerben.
|
