Industrie4-Hafen10/100/1000Basis-T +2-Hafen 1000BASE-X-Ethernet-Schalter
Übersicht über den industriellen Ethernet-Switch

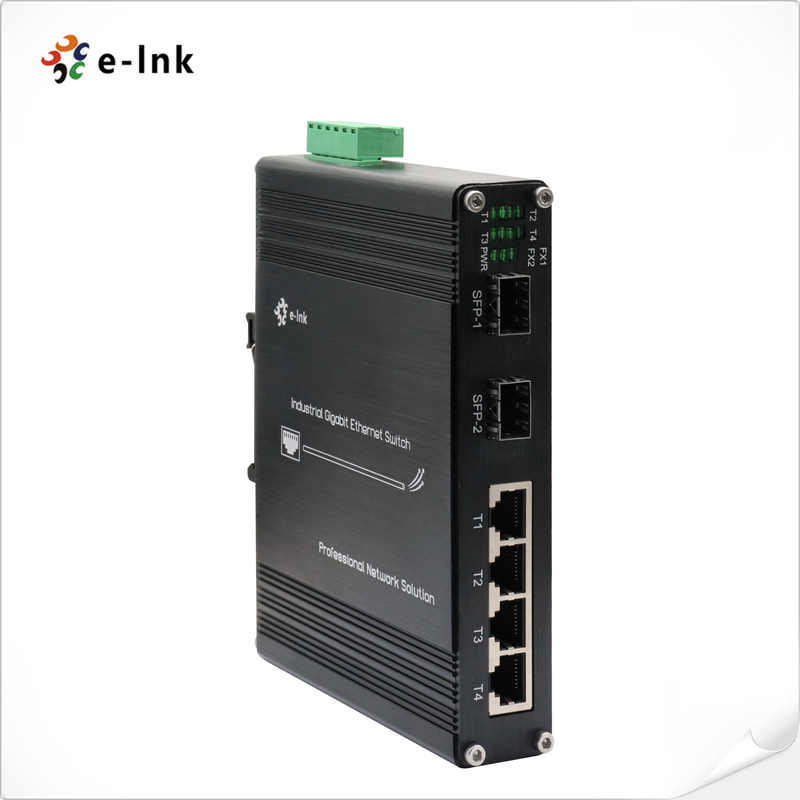

DieLNK-IMC204Gist eine gehärtet6-Port-Gigabit-Industrie-Ethernet-Switchfür die Mission kritisch konstruiert
Das Gerät verfügt über vier 10/100/1000Basis-TXKupferhäfen
mitSelbstverhandlungundautomatische MDI/MDI-X, plus zwei 1000Base-X Glasfaser-Anschlüsse
sowohl Multimode- als auch Monomodefasern für die Fernübertragung mit großer Bandbreitebis zu 160 km.
Dieses Produkt wurde nach Industriestandards hergestellt und ist mit
mit einemMetallgehäuse ohne LüfterEs ist in der Lage, zuverlässig in einer Vielzahl von Temperaturbedingungen zu arbeiten
(-40°C bis 75°C)und bietet eine hohe Immunität gegen Stoß, Vibrationen und elektrische Störungen.
TSein Plug-and-Play-Schalter bietet eine nahtlose Integration für Netzwerkgeräte wieIP-Kameras,drahtlose Zugangspunkte
und industrielle Steuerungen an entfernten Standorten, was es ideal für harte industrielle Automatisierung macht,
Anwendungen für intelligenten Transport und Außenüberwachung.
Eigenschaften des industriellen Ethernet-Switches
- mit4 × 10/100/1000Basis-TXHäfen und2 × 1000Base-FX-Faseranschlüsse
- Unterstützung von RJ45-Ports10/100/1000Mbps Voll/Halbduplex,Selbstverhandlung, undAutomatische MDI/MDIX
- UnterstütztIEEE 802.3x Durchflusssteuerungfür eine zuverlässige Datenübertragung
- Konform mitIEEE 802.3az Energieeffizientes Ethernetfür eine optimierte Energieeinsparung
- Redundante Stromzufuhr verbessert die Systemzuverlässigkeit
- Flexible Montage mitOptionen für Wandmontage und DIN-Schiene
- Industrielle Konstruktion mit breitem Betriebstemperaturbereich:-40°C bis 80°C (-40°F bis 176°F)
Technische Indizes für industrielle Ethernet-Schalter
|
Ethernet
|
|
Standards:
|
IEEE802.3 10BASE-T
|
|
Einheitliche Datenbank für die Bereitstellung von Daten zur Datenverarbeitung
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE 802.3az Energieeffizientes Ethernet
|
|
IEEE802.3x Durchflussregelung
|
|
Vorwärts&FilterSchlechte Zinssatz:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Paketpufferspeicher:
|
1M Bits
|
|
Verarbeitungsart:
|
Aufbewahrung und Weitergabe
|
|
Adresstabellgröße:
|
2048 MAC-Adressen
|
|
Schnittstelle
|
|
Anschluss:
|
4 x RJ45
|
|
Optischer Port:
|
2 x 1000Basis-FX (SFP, SC, FC, ST Optional)
|
|
Umwelt
|
|
Betriebstemperatur:
|
-40°C bis 80°C (-40°F bis 176°F)
|
|
Speichertemperatur:
|
-40°C bis 85°C (-40°F bis 185°F)
|
|
Relative Luftfeuchtigkeit
|
5% bis 95% nicht kondensierbar
|
|
MTBF
|
> 200 000 Stunden
|
|
Elektrische und mechanische Maschinen
|
|
Eingangsleistung:
|
12 bis 58VDC , Redundante Leistung (6-Pin-Terminalblock)
|
|
Stromverbrauch:
|
5 W Max.
|
|
Schutz:
|
|
Überlastung der Stromzufuhr:
|
Automatisch zurücksetzbar
|
|
Umgekehrte Polarität:
|
Gegenwärtig
|
|
LED-Anzeiger:
|
|
Leistung:
|
Status von Power1, Power2
|
|
Ethernet ((pro Port):
|
Verbindung/Aktivität
|
|
Glasfaseranschluss:
|
FX1 und FX2
|
|
Abmessungen (WxDxH):
|
150 x115 x30 mm
|
|
Gewicht:
|
0.5Weigerung
|
|
Gehäuse:
|
Aluminiumgehäuse
|
|
Montagemöglichkeiten:
|
DIN-Schiene / Wandmontage
|
|
Zulassungen nach Vorschriften
|
|
Einheitliche Prüfverfahren
|
|
Einheit für die Bereitstellung von Fahrzeugen
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
Einheitliche Prüfverfahren
|
|
Einheit für die Berechnung der Emissionsmengen2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
|
|
IEC 61000-4-5: 2014 (Wachstum)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informationen über die Bestellung von Schaltern für die industrielle Ethernet-Verbindung
|
Modell
|
Beschreibung
|
|
LNK-Die in Absatz 1 genannten Angaben sind zu beachten.
|
Industrie Ethernet-Switch: 4-Port 10/100/1000Basis-TX+ 2-Port 1000BASE-FX Faser, Multimode, Doppelfaser, SC,550m
|
|
LNK-IMC204G-20
|
Industrie Ethernet-Switch: 4-Port 10/100/1000Basis-TX+ 2-Port 1000BASE-FX Glasfaser, Einzelmodus, Doppelfaser, SC, 20 km
|
|
LNK-IMC204GS-20
|
Industrie Ethernet-Switch: 4-Port 10/100/1000Basis-TX+ 2-Port 1000BASE-FX Einheitliche Anbindung, Einheitliche Anbindung, SC, 20 km
|
|
LNK-IMC204GF-20
|
Industrie Ethernet-Switch: 4-Port 10/100/1000Basis-TX+ 2-Port 1000BASE-FX Faser, einzeln Modus, Einzelfaser, FC, 20 km
|
|
LNK-IMC204G-SFP
|
Industrie4- Port 10/100/1000BASE-T + 1-Port 1000BASE-SFP-Ethernet-Schalter
|
|
Montageoptionen
|
️ Standard-DIN-Schienenstütze installiert; Wandstütze enthalten.
|
|
Leistungsoptionen
|
- Ich weiß.24W/1Eine24VDC DIN-Rail-Stromversorgung.
|
|
Die Stromversorgung ist separat zu erwerben.
|
Industrie-Ethernet-Schalter-Schalter-Anwendung
Abmessungen und Größe des industriellen Ethernet-Switches
Nachverkaufs- und Gewährleistungspolitik
Es besteht ausOnline-KundendienstundTelefonische Kundenbetreuung, sofernProduktberatung,
Ferntechnische Unterstützung,Wartungs- und Abnahmeleistungen.
Dienstleistungspolitik: Drei Monate Ersatz und drei Jahre Garantie.
Ersatz: Innerhalb von drei Monaten nach dem Kauf einer Reihe von Produkten, nach Prüfung des Produktversagens
Der Käufer kann die Kosten für die Verarbeitung von Schäden durch Techniker und vom Menschen verursachte Schäden, die durch nicht natürliche Katastrophen verursacht werden, unmittelbar
Sie gehen zum Einkaufspunkt, um die gleiche Art von Produkten zu ersetzen.
Wenn bei der Produktprüfung keine Probleme auftreten, wird die ursprüngliche Probe zurückgegeben.
Gewährleistung: Schäden durch Menschen verursacht durch nicht-natürliche Katastrophen, die kostenlose Garantiezeit unserer Firma beträgt 1 Jahr.
[Die folgenden Umstände fallen nicht in den Anwendungsbereich des Ersatzes und der kostenlosen Wartung]
1.Schäden, die durch Betrieb und Wartung verursacht werden, die nicht gemäß den Anweisungen in der Produktanleitung erfolgen.
2.Schäden durch menschliche Faktoren wie unangemessene Spannung, Wasserzufuhr und Bruch.
3.Schäden an Produkten, die durch Naturkatastrophen wie Blitz, Erdbeben, Brände usw. verursacht werden
3.Unautorisierte Änderung der eingebundenen Einstellungen oder Reparatur ohne Genehmigung der Firma.
4.Produkte, die nicht kostenlos gewartet werden können.
5- Schäden, die durch den Transport, das Be- und Entladen während der Reparaturen verursacht werden, die von den Kunden geschickt werden.
6.Der Produktbarcode oder das Produktmodell auf der Produktgarantiekarte entspricht nicht dem Produkt selbst.
7- Ausfälle oder Schäden, die durch andere Probleme außerhalb des Produkts wie Design, Technologie, Herstellung und Qualität verursacht werden.
