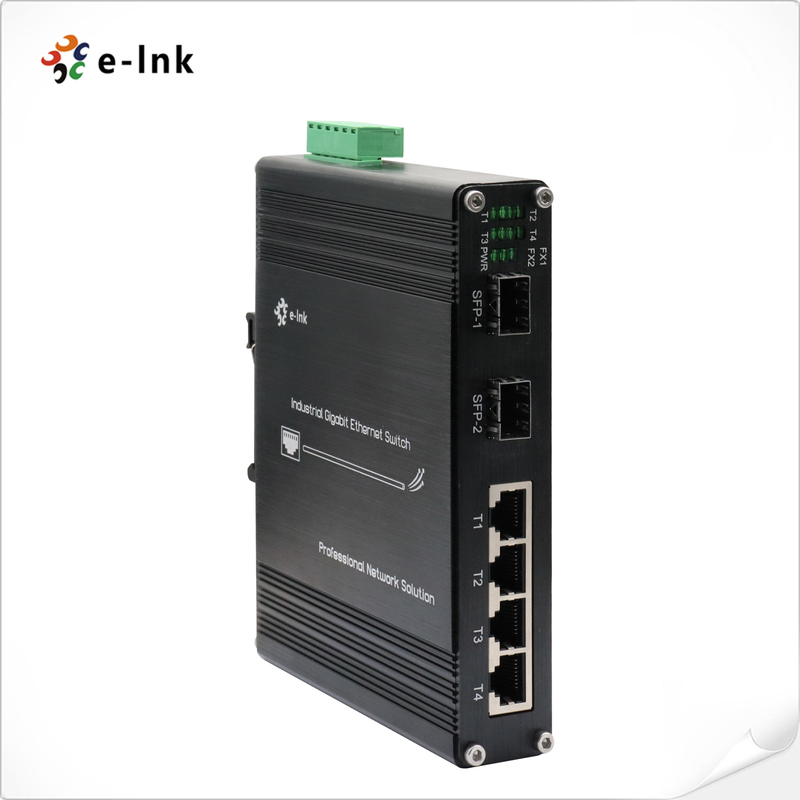

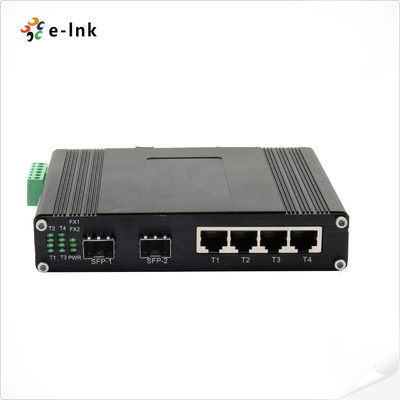

Industrieller 4-Port 10/100/1000T 802.3bt PoE + 2-Port 100/1000X Ethernet-Switch
Industrieller Ethernet-Switch – Übersicht
Der LNK-IMC204GP60 Serie ist ein hochleistungsfähiger, gehärteter industrieller PoE++-Switch, der
für den Einsatz in extremen Umgebungen konzipiert wurde. Mit 4X 10/100/1000Base-TX PoE++-Ports liefert er bis zu 60 W pro Port
(IEEE 802.3bt-konform) und 2X 100/1000Base-X-Glasfaserports zur Unterstützung von sowohl Single-Mode-
als auch Multi-Mode-Glasfaserverbindungen. Dieser robuste Switch überträgt zuverlässig Strom und Daten für Hochleistungs-
Geräte über große Entfernungen. Der Switch wurde mit Industriekomponenten in einem robusten Metallgehäuse gebaut und
arbeitet fehlerfrei in einem weiten Temperaturbereich (-40 °C bis 75 °C) und bietet hervorragenden
Schutz vor Überspannungen, elektrischen Störungen und mechanischen Vibrationen. Ideal für die Stromversorgung
anspruchsvoller Geräte wie PTZ-Kameras, Wi-Fi 6-Zugangspunkte und Industrieanlagen,
bietet der Switch eine nahtlose Netzwerkintegration für Anwendungen in der industriellen Automatisierung,
im intelligenten Transportwesen und in groß angelegten Überwachungssystemen.
Merkmale des industriellen Ethernet-Switches
- Ausgestattet mit 4× 10/100/1000Base-TX-Ports und 2× 100/1000Base-X-Glasfaserports
- RJ45-Ports unterstützen 10/100/1000 Mbit/s Vollduplex/Halbduplex, Auto-Negotiation und Auto MDI/MDIX
- Konform mit IEEE 802.3bt PoE++, liefert bis zu 60 W pro Port
- Flexible Glasfaserverbindung mit SFP-, SC-, FC- und ST-Optionen
- Unterstützt IEEE 802.3x-Flusskontrolle für eine stabile und zuverlässige Datenübertragung
- Energieeffizientes Design, konform mit IEEE 802.3az EEE-Standard
- Redundantes Stromeingangsdesign gewährleistet einen unterbrechungsfreien Betrieb
- Unterstützt Wand- und DIN-Schienen-Installation für vielseitigen Einsatz
- Industrielles Design mit großem Betriebstemperaturbereich: -40 °C bis 80 °C (-40 °F bis 176 °F)
Technische Indizes des industriellen Ethernet-Switches
|
Ethernet
|
|
Standards:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
IEEE802.3af Power over Ethernet
|
|
IEEE802.3at Power over Ethernet
|
|
Weiterleitung & Filterung Rate:
|
14.880 pps (10 Mbit/s)
|
|
148.800 pps (100 Mbit/s)
|
|
1.488.000 pps (1000 Mbit/s)
|
|
Paketpufferspeicher:
|
1M Bit
|
|
Verarbeitungstyp:
|
Store-and-Forward
|
|
Maximale Paketlänge:
|
9K Byte
|
|
Größe der Adresstabelle:
|
2048 MAC-Adressen
|
|
Schnittstelle
|
|
Anschluss:
|
4 x RJ45
|
|
Optischer Port:
|
2 x 100/1000Base-FX (SFP, SC, FC, ST optional)
|
|
Umgebung
|
|
Betriebstemperatur:
|
-40 °C bis 80 °C (-40 °F bis 176 °F)
|
|
Lagertemperatur:
|
-40 °C bis 85 °C (-40 °F bis 185 °F)
|
|
Relative Luftfeuchtigkeit:
|
5 % bis 95 % nicht kondensierend
|
|
MTBF
|
> 200.000 Stunden
|
|
Elektrisch und mechanisch
|
|
Eingangsleistung:
|
48~57VDC, Redundante Stromversorgung (6-poliger Klemmenblock)
|
|
Stromverbrauch:
|
240W Max. (PoE in Verwendung)
|
|
5W Max. (PoE nicht in Verwendung)
|
|
Standard:
|
IEEE802.3af/at/bt
|
|
PoE:
|
|
Port:
|
RJ45 Port 1 ~ Port 4
|
|
Max. Leistung pro Port:
|
60W Max pro Port
|
|
Pinbelegung der Stromversorgung
|
1/2(+), 3/6(-) oder 4/5(+), 7/8(-)
|
|
Schutz:
|
|
Überlastung des Stromeingangs:
|
Automatisch rückstellbar
|
|
Verpolung:
|
Vorhanden
|
|
LED-Anzeigen:
|
|
Strom:
|
Status von Power1, Power2
|
|
PoE:
|
Pro Port-Status
|
|
Ethernet (pro Port):
|
Link/Aktivität
|
|
SFP:
|
FX1, FX2
|
|
Abmessungen (BxTxH):
|
150 x 115 x 30 mm
|
|
Gewicht:
|
0.5Kg
|
|
Gehäuse:
|
Aluminium-Gehäuse
|
|
Montageoptionen:
|
DIN-Schiene / Wandmontage
|
|
Zulassungen
|
|
ISO9001
|
|
EN55022:2010+AC: 2011, Klasse A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Bestellinformationen für industrielle Ethernet-Switches
|
Modell
|
Beschreibung
|
|
LNK-IMC204GP60
|
Industriell Ethernet-Switch: 4-Port 10/100/1000Base-TX (4-Port PoE++) + 2-Port 100/1000BASE-X Glasfaser, Multimode, Dual-Glasfaser, SC, 550m
|
|
LNK-IMC204GP60-20
|
Industriell Ethernet-Switch: 4-Port 10/100/1000Base-TX (4-Port PoE++) + 2-Port 100/1000BASE-X Glasfaser, Single-Mode, Dual-Glasfaser, SC, 20KM
|
|
LNK-IMC204GPS60-20
|
Industriell Ethernet-Switch: 4-Port 10/100/1000Base-TX (4-Port PoE++) + 2-Port 100/1000BASE-X Glasfaser, Single-Mode, Single-Glasfaser, SC, 20KM
|
|
LNK-IMC204GPF60-20
|
Industriell Ethernet-Switch: 4-Port 10/100/1000Base-TX (4-Port PoE++) + 2-Port 100/1000BASE-X Glasfaser, Single-Mode, Single-Glasfaser, FC, 20KM
|
|
LNK-IMC204GP60-SFP
|
Industriell 4-Port 10/100/1000BASE-T(4-Port PoE++) + 2-Port 100/1000BASE SFP Ethernet-Switch
|
|
SFP-Optionen
|
► SFP-Option. Bitte wählen Sie Ihr SFP auf unserer SFP-Optionsseite aus
|
|
► SFP-Modul ist separat zu erwerben.
|
|
Montageoptionen
|
► Standard-DIN-Schienenhalterung installiert; Wandhalterung ist im Lieferumfang enthalten.
|
|
Stromversorgungsoptionen
|
► 240W/5A 48VDC DIN-Rail-Netzteil. Offener Draht für Klemmenblock.
|
|
► Netzteil ist separat zu erwerben.
|
