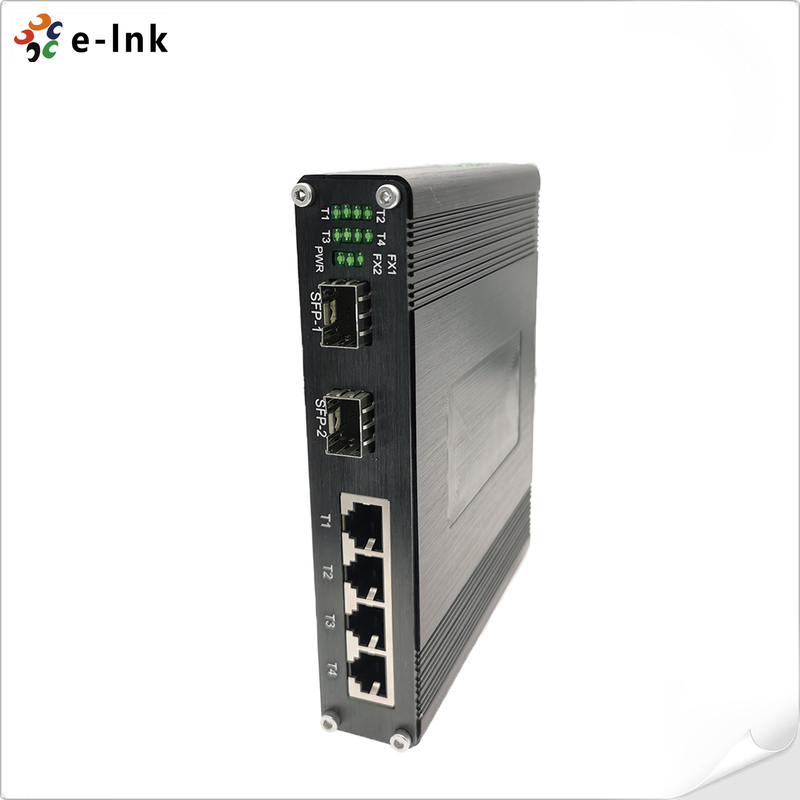

Industrielle 4-Anschluss 10/100/1000T 802.3bt PoE + 2-Anschluss100/1000X Ethernet-Switch
Übersicht über den industriellen Ethernet-Switch
DieLNK-IMC204GP90Die Serie ist einindustriell gehärteter PoE++-Schalterfür extreme Bedingungen ausgelegt
Diese robuste 6-Portschalter verfügt über eine hohe Leistungsfähigkeit und eine hohe
4X10/100/1000Base-TX PoE++-Portsmit einer Leistung von bis zu 90 W pro Port (IEEE 802.3bt Typ 4-konform)
zur Unterstützung von energieintensiven Geräten, sowie2X 100/1000Base-X Glasfaseranschlüssedie sich
Diese Produkte sind sowohl für Einzelmodus- als auch für Mehrmodusfasern für Fernverbindungen verwendet worden.
Sie ist aus industriellen Bauteilen in einem robusten Metallgehäuse gebaut.
mit einer Leistung von mehr als 50 W und(-40°C bis 75°C)und bietet einen überlegenen Schutz gegen
Der Schalter bietet die Möglichkeit, die
Plug-and-play-Betrieb mit intelligenter Stromversorgung, ideal für die Stromversorgung
Anspruchsvolle Geräte wie PTZ-Kameras, WiFi 6/6E-Zugriffspunkte, Industriegeräte,
EinDas System eignet sich für anspruchsvolle Anwendungen wie
Industrieautomation, intelligenter Transport und groß angelegte Überwachungssysteme.
Eigenschaften des industriellen Ethernet-Switches
- Bereitstellt4 × 10/100/1000Base-TX-Anschlüsseund2 × 100/1000Base-X-Faser-Ports
- Unterstützung von RJ45-Ports10/100/1000Mbps Voll/Halbduplex,Selbstverhandlung, undAutomatische MDI/MDIX
- Konform mitIEEE 802.3bt PoE++, Lieferungbis zu 90 Wpro Hafen
- Optionen für flexible Glasfaserkonnektivität:SFP, SC, FC oder ST
- UnterstütztIEEE 802.3x Durchflusssteuerungfür eine stabile Datenübertragung
- Energieeffiziente Konstruktion gemäßIEEE 802.3az (EEE) -Norm
- Redundante Leistungseingabe für eine höhere Zuverlässigkeit
- UnterstütztWandmontage und DIN-SchieneAnlage für einen flexiblen Einsatz
- Industrielle Konstruktion mit erweitertem Betriebstemperaturbereich:-40°C bis 80°C (-40°F bis 176°F)
Technische Indizes für industrielle Ethernet-Schalter
|
Ethernet
|
|
Standards:
|
IEEE802.3 10BASE-T
|
|
Einheitliche Datenbank für die Bereitstellung von Daten zur Datenverarbeitung
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE 802.3az Energieeffizientes Ethernet
|
|
IEEE802.3af Leistung über Ethernet
|
|
IEEE802.3at Leistung über Ethernet
|
|
Vorwärts&FilterSchlechte Zinssatz:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Paketpufferspeicher:
|
1M Bits
|
|
Verarbeitungsart:
|
Aufbewahrung und Weitergabe
|
|
Maximale Paketlänge:
|
9K Bytes
|
|
Adresstabellgröße:
|
2048 MAC-Adressen
|
|
Schnittstelle
|
|
Anschluss:
|
4 x RJ45
|
|
Optischer Port:
|
2 x100/1000 Basis-FX (SFP, SC, FC, ST Optional)
|
|
Umwelt
|
|
Betriebstemperatur:
|
-40°C bis 80°C (-40°F bis 176°F)
|
|
Speichertemperatur:
|
-40°C bis 85°C (-40°F bis 185°F)
|
|
Relative Luftfeuchtigkeit
|
5% bis 95% nicht kondensierbar
|
|
MTBF
|
> 200 000 Stunden
|
|
Elektrische und mechanische Maschinen
|
|
Eingangsleistung:
|
48~ 57V DC, Überflüssige Leistung (6-Pin-Terminalblock)
|
|
Stromverbrauch:
|
360W Max. (PoE in Gebrauch)
|
|
(PoE nicht in Gebrauch)
|
|
Standard:
|
IEEE802.3af/at/bt
|
|
- Das ist nicht nötig.
|
|
Hafen:
|
RJ45 Hafen 1 ~ Hafen 4
|
|
Max. Leistung pro Port:
|
90W Max pro Port
|
|
Zuweisung des Power-Pins
|
1/2 ((+), 3/6 ((-) oder 4/5 ((+), 7/8 ((-)
|
|
Schutz:
|
|
Überlastung der Stromzufuhr:
|
Automatisch zurücksetzbar
|
|
Umgekehrte Polarität:
|
Gegenwärtig
|
|
LED-Anzeiger:
|
|
Leistung:
|
Status von Power1, Power2
|
|
- Das ist nicht nötig.
|
Status pro Hafen
|
|
Ethernet (pro Port):
|
Verbindung/Aktivität
|
|
SFP:
|
FX1 und FX2
|
|
Abmessungen (WxDxH):
|
150 x115 x30 mm
|
|
Gewicht:
|
0.5Weigerung
|
|
Gehäuse:
|
EineLumeninum Fall
|
|
Montagemöglichkeiten:
|
DIN-Schiene / Wandmontage
|
|
Zulassungen nach Vorschriften
|
|
Einheitliche Prüfverfahren
|
|
Einheit für die Bereitstellung von Fahrzeugen
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
Einheitliche Prüfverfahren
|
|
Einheit für die Berechnung der Emissionsmengen2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
|
|
IEC 61000-4-5: 2014 (Wachstum)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informationen über die Bestellung von Schaltern für die industrielle Ethernet-Verbindung
|
Modell
|
Beschreibung
|
|
LNK-IMC204GP90
|
Industrie Ethernet-Switch: 4-Port 10/100/1000Basis-TX (4-Port-PoE++) + 2-Anschluss 100/1000BASE-X Faser, Multimode, Doppelfaser, SC,550m
|
|
LNK-IMC204GP90-20
|
Industrie Ethernet-Switch: 4-Port 10/100/1000Basis-TX (4-Port-PoE++) + 2-Anschluss 100/1000BASE-X Glasfaser, Einzelmodus, Doppelfaser, SC, 20 km
|
|
LNK-IMC204GPS90-20
|
Industrie Ethernet-Switch: 4-Port 10/100/1000Basis-TX (4-Port-PoE++) + 2-Anschluss 100/1000BASE-X Einheitliche Anbindung, Einheitliche Anbindung, SC, 20 km
|
|
LNK-IMC204GPF90-20
|
Industrie Ethernet-Switch: 4-Port 10/100/1000Basis-TX(4-Port-PoE++)+ 2-Anschluss 100/1000BASE-X Faser, Einzelmodus, Einzelfaser, FC, 20 km
|
|
LNK-IMC204GP90-SFP
|
Industrie4- Port 10/100/1000BASE-T(4-Port-PoE++) +2-Hafen100/1000BASE-SFP-Ethernet-Schalter
|
|
SFP-Optionen
|
Bitte wählen Sie Ihre SFP auf unserer SFP-Optionsseite
|
|
Das SFP-Modul ist separat zu erwerben.
|
|
Montageoptionen
|
️ Standard-DIN-Schienenstütze installiert; Wandstütze enthalten.
|
|
Leistungsoptionen
|
- Ich weiß.480W/10Eine 48VDC DIN-Rail-Stromversorgung.
|
|
Die Stromversorgung ist separat zu erwerben.
|
Industrie-Ethernet-Schalter-Schalter-Anwendung
Abmessungen und Größe des industriellen Ethernet-Switches
Nachverkaufs- und Gewährleistungspolitik
Es besteht ausOnline-KundendienstundTelefonische Kundenbetreuung, sofernProduktberatung,
Ferntechnische Unterstützung,Wartungs- und Abnahmeleistungen.
Dienstleistungspolitik: Drei Monate Ersatz und drei Jahre Garantie.
Ersatz: Innerhalb von drei Monaten nach dem Kauf einer Reihe von Produkten, nach Prüfung des Produktversagens
Der Käufer kann die Kosten für die Verarbeitung von Schäden durch Techniker und vom Menschen verursachte Schäden, die durch nicht natürliche Katastrophen verursacht werden, unmittelbar
Sie gehen zum Einkaufspunkt, um die gleiche Art von Produkten zu ersetzen.
Wenn bei der Produktprüfung keine Probleme auftreten, wird die ursprüngliche Probe zurückgegeben.
Gewährleistung: Schäden durch Menschen verursacht durch nicht-natürliche Katastrophen, die kostenlose Garantiezeit unserer Firma beträgt 1 Jahr.
[Die folgenden Umstände fallen nicht in den Anwendungsbereich des Ersatzes und der kostenlosen Wartung]
1.Schäden, die durch Betrieb und Wartung verursacht werden, die nicht gemäß den Anweisungen in der Produktanleitung erfolgen.
2.Schäden durch menschliche Faktoren wie unangemessene Spannung, Wasserzufuhr und Bruch.
3.Schäden an Produkten, die durch Naturkatastrophen wie Blitz, Erdbeben, Brände usw. verursacht werden
3.Unautorisierte Änderung der eingebundenen Einstellungen oder Reparatur ohne Genehmigung der Firma.
4.Produkte, die nicht kostenlos gewartet werden können.
5- Schäden, die durch den Transport, das Be- und Entladen während der Reparaturen verursacht werden, die von den Kunden geschickt werden.
6.Der Produktbarcode oder das Produktmodell auf der Produktgarantiekarte entspricht nicht dem Produkt selbst.
7- Ausfälle oder Schäden, die durch andere Probleme außerhalb des Produkts wie Design, Technologie, Herstellung und Qualität verursacht werden.
