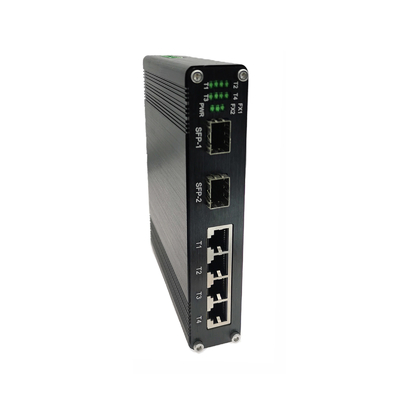

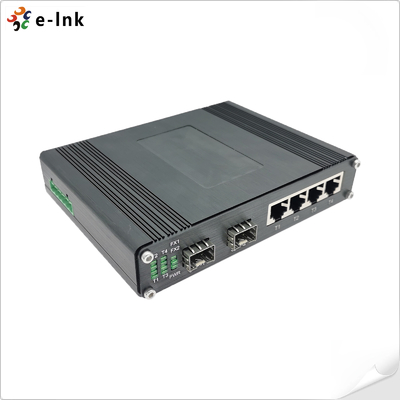

Industrielle 4-Anschluss 10/100/1000T 802.3bt PoE + 2-Anschluss100/1000X Ethernet-Switch
Übersicht über den industriellen Ethernet-Switch
DieLNK-IMC204GP100Die Serie steht an vorderster Front der industriellen Power over Ethernet-Technologie.
Es liefert eine beispiellose Leistung von 100 W pro Port (IEEE 802.3bt Typ 4-konform) über seine
4x10/100/1000Base-TX-AnschlüsseDieser robuste 6-Port-Switch kombiniert extreme Leistungserbringung
mit zuverlässiger Konnektivität und Funktionen2x 100/1000Base-X GlasfaseranschlüsseDiese Unterstützung
Sie ist sowohl für eine zuverlässige Fernübertragung als auch für eine mehrmodische Faser ausgelegt.
In den meisten Fällen ist die Ausführung von
einen längeren Temperaturbereich von -40 °C bis 85 °C, der einen überlegenen Schutz vor 8 kV-Spannungen bietet,
Der Schalter verfügt über eine hohe Leistungsfähigkeit und eine hohe Leistungsfähigkeit.
Intelligentes Strommanagement mit priorisiertem Herunterfahren und Echtzeitüberwachung macht es ideal für
Stromversorgung von Geräten mit hohem Verbrauch wie fortschrittlichen PTZ-Kameras, Wi-Fi 7-Zugriffspunkten, Industrierobotern
Es ist perfekt für kritische Anwendungen wie Fabrikautomation, intelligenten Transport
Systeme und unternehmenskritische Infrastrukturprojekte.
Eigenschaften des industriellen Ethernet-Switches
- mit4 × 10/100/1000Base-TX-Anschlüsseund2 × 100/1000Base-X-Faser-Ports
- Unterstützung von RJ45-Ports10/100/1000Mbps Voll/Halbduplex,Selbstverhandlung, undAutomatische MDI/MDIX
- UnterstütztIEEE 802.3bt PoE++, die bis zu 100 W pro Port liefern
- Bietet ein maximales Gesamt-PoE-Strombudget von bis zu 360 W
- Optionen für flexible Glasfaserkonnektivität:SFP, SC, FC oder ST
- Unterstützt IEEE 802.3x-Flusssteuerung für eine zuverlässige Datenübertragung
- Energieeffiziente Konstruktion gemäßIEEE 802.3az (EEE) -Norm
- Redundante Leistungseinführung sorgt für einen kontinuierlichen und stabilen Betrieb
- Unterstützt die Wandmontage und DIN-Rail-Installation für eine vielseitige Nutzung
- Industrielle Konstruktion mit breitem Betriebstemperaturbereich:-40°C bis 80°C (-40°F bis 176°F)
Technische Indizes für industrielle Ethernet-Schalter
|
Ethernet
|
|
Standards:
|
IEEE802.3 10BASE-T
|
|
Einheitliche Datenbank für die Bereitstellung von Daten zur Datenverarbeitung
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE 802.3az Energieeffizientes Ethernet
|
|
IEEE802.3af Leistung über Ethernet
|
|
IEEE802.3at Leistung über Ethernet
|
|
Vorwärts&FilterSchlechte Zinssatz:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Paketpufferspeicher:
|
1M Bits
|
|
Verarbeitungsart:
|
Aufbewahrung und Weitergabe
|
|
Maximale Paketlänge:
|
9K Bytes
|
|
Adresstabellgröße:
|
2048 MAC-Adressen
|
|
Schnittstelle
|
|
Anschluss:
|
4 x RJ45
|
|
Optischer Port:
|
2 x100/1000 Basis-FX (SFP, SC, FC, ST Optional)
|
|
Umwelt
|
|
Betriebstemperatur:
|
-40°C bis 80°C (-40°F bis 176°F)
|
|
Speichertemperatur:
|
-40°C bis 85°C (-40°F bis 185°F)
|
|
Relative Luftfeuchtigkeit
|
5% bis 95% nicht kondensierbar
|
|
MTBF
|
> 200 000 Stunden
|
|
Elektrische und mechanische Maschinen
|
|
Eingangsleistung:
|
48~ 57V DC, Überflüssige Leistung (6-Pin-Terminalblock)
|
|
Stromverbrauch:
|
360W Max. (PoE in Gebrauch)
|
|
(PoE nicht in Gebrauch)
|
|
Standard:
|
IEEE802.3af/at/bt
|
|
- Das ist nicht nötig.
|
|
Hafen:
|
RJ45 Hafen 1 ~ Hafen 4
|
|
Max. Leistung pro Port:
|
100W Max pro Port
|
|
Zuweisung des Power-Pins
|
1/2 ((+), 3/6 ((-) oder 4/5 ((+), 7/8 ((-)
|
|
Schutz:
|
|
Überlastung der Stromzufuhr:
|
Automatisch zurücksetzbar
|
|
Umgekehrte Polarität:
|
Gegenwärtig
|
|
LED-Anzeiger:
|
|
Leistung:
|
Status von Power1, Power2
|
|
- Das ist nicht nötig.
|
Status pro Hafen
|
|
Ethernet (pro Port):
|
Verbindung/Aktivität
|
|
SFP:
|
FX1 und FX2
|
|
Abmessungen (WxDxH):
|
150 x115 x30 mm
|
|
Gewicht:
|
0.5Weigerung
|
|
Gehäuse:
|
EineLumeninum Fall
|
|
Montagemöglichkeiten:
|
DIN-Schiene / Wandmontage
|
|
Zulassungen nach Vorschriften
|
|
Einheitliche Prüfverfahren
|
|
Einheit für die Bereitstellung von Fahrzeugen
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
Einheitliche Prüfverfahren
|
|
Einheit für die Berechnung der Emissionsmengen2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
|
|
IEC 61000-4-5: 2014 (Wachstum)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informationen über die Bestellung von Schaltern für die industrielle Ethernet-Verbindung
|
Modell
|
Beschreibung
|
|
LNK-IMC204GP100
|
Industrie Ethernet-Switch: 4-Port 10/100/1000Basis-TX (4-Port-PoE++) + 2-Anschluss 100/1000BASE-X Faser, Multimode, Doppelfaser, SC,550m
|
|
LNK-IMC204GP100-20
|
Industrie Ethernet-Switch: 4-Port 10/100/1000Basis-TX (4-Port-PoE++) + 2-Anschluss 100/1000BASE-X Glasfaser, Einzelmodus, Doppelfaser, SC, 20 km
|
|
LNK-IMC204GPS100-20
|
Industrie Ethernet-Switch: 4-Port 10/100/1000Basis-TX (4-Port-PoE++) + 2-Anschluss 100/1000BASE-X Einheitliche Anbindung, Einheitliche Anbindung, SC, 20 km
|
|
LNK-IMC204GPF100-20
|
Industrie Ethernet-Switch: 4-Port 10/100/1000Basis-TX(4-Port-PoE++)+ 2-Anschluss 100/1000BASE-X Faser, Einzelmodus, Einzelfaser, FC, 20 km
|
|
LNK-IMC204GP100-SFP
|
Industrie4- Port 10/100/1000BASE-T(4-Port-PoE++) +2-Hafen100/1000BASE-SFP-Ethernet-Schalter
|
|
SFP-Optionen
|
Bitte wählen Sie Ihre SFP auf unserer SFP-Optionsseite
|
|
Das SFP-Modul ist separat zu erwerben.
|
|
Montageoptionen
|
️ Standard-DIN-Schienenstütze installiert; Wandstütze enthalten.
|
|
Leistungsoptionen
|
- Ich weiß.480W/10Eine 48VDC DIN-Rail-Stromversorgung.
|
|
Die Stromversorgung ist separat zu erwerben.
|
