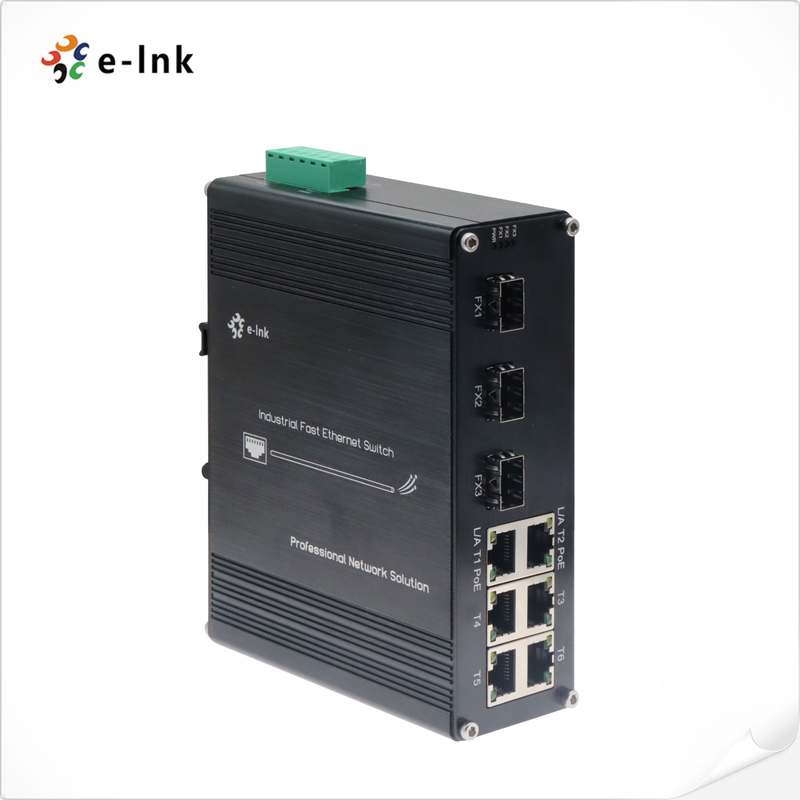

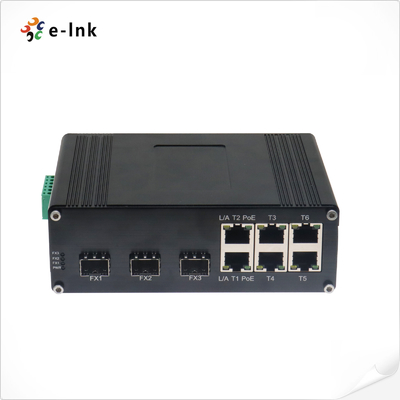

Industriell6-Port 10/100T 802.3af/at PoE +3-Port 100BASE-FX Ethernet Switch
Industrial Ethernet Switch Übersicht
DerLNK-IMC306PSerie ist ein robuster 9-Port IndustrialPoE+ Ethernet Switch, gebaut für
die Bereitstellung von Geräten mit Stromversorgung in anspruchsvollen Außen- und Industrieumgebungen. Er kombiniert
6x 10/100Base-TX PoE+ Ports, die bis zu 30W pro Port für Geräte wieIP-Kameras
und Wireless Access Pointsmit3x 100Base-FX Glasfaser-Portsfür Langstrecken-
rauschimmune Backbone-Verbindungen.
Dieser gehärtete Switch vereinfacht die Netzwerkarchitektur, indem er sowohl Daten als auch Strom
über ein einziges Ethernet-Kabel überträgt, wodurch die Installationskosten und die Komplexität drastisch reduziert werden.
Sein robustes Design gewährleistet einen zuverlässigen Betrieb für kritische Anwendungen wie Perimeter-Sicherheit,
intelligente Transportsysteme (ITS) und Fabrikautomation, selbst unter extremen Temperaturen
und Bedingungen.
Merkmale des Industrial Ethernet Switch
- 6 × 10/100Base-TX + 3 × 100Base-FX Portsfür flexibles Ethernet und Glasfaser-Networking
- 10/100Mbps RJ45 Portsmit Vollduplex/Halbduplex, Auto-Negotiation und Auto MDI/MDIX Unterstützung
- PoE+ Unterstützung: Entspricht IEEE 802.3af/at und liefert bis zu30W pro Port
- Flexible Glasfaseroptionen: SFP, SC, FC oder ST-Schnittstellenoptionen
- Stabile Datenübertragungmit IEEE 802.3x Flusskontrolle
- Energieeffizientes Designkonform mit IEEE 802.3az (EEE)
- Redundante Stromeingängefür hohe Zuverlässigkeit in kritischen Anwendungen
- DIN-Schienenmontagefür einfache und sichere industrielle Installation
- Breiter Betriebstemperaturbereich: -40°C bis 80°C (-40°F bis 176°F), ideal für raue Umgebungen
Technische Indizes des Industrial Ethernet Switch
|
Ethernet
|
|
Standards:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3x Flusskontrolle
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
IEEE802.3af Power over Ethernet
|
|
IEEE802.3at Power over Ethernet
|
|
Weiterleitung&Filterung Rate:
|
14.880pps (10Mbps)
|
|
148.800pps (100Mbps)
|
|
Paketpufferspeicher:
|
512K Bit
|
|
Verarbeitungstyp:
|
Store-and-Forward
|
|
Größe der Adresstabelle:
|
1024 MAC-Adressen
|
|
Schnittstelle
|
|
Anschluss:
|
6 x RJ45
|
|
Optischer Port:
|
3 x 100Base-FX (SFP, SC, FC, ST Optional)
|
|
Umgebung
|
|
Betriebstemperatur:
|
-40°C bis 80°C (-40°F bis 176°F)
|
|
Lagertemperatur:
|
-40°C bis 85°C (-40°F bis 185°F)
|
|
Relative Luftfeuchtigkeit:
|
5% bis 95% nicht kondensierend
|
|
MTBF
|
> 200.000 Std.
|
|
Elektrisch und mechanisch
|
|
Eingangsleistung:
|
48~57VDC, Redundante Stromversorgung (6-poliger Klemmenblock)
|
|
Stromverbrauch:
|
180W Max. (PoE in Verwendung)
|
|
5W Max. (PoE nicht in Verwendung)
|
|
Standard:
|
IEEE802.3af/at
|
|
PoE:
|
|
Port:
|
RJ45 Port 1 ~ Port6
|
|
Max. Leistung pro Port:
|
30W Max pro Port (Alternative B Modus)
|
|
Schutz:
|
|
Überlastung des Stromeingangs:
|
Automatisch rückstellbar
|
|
Verpolung:
|
Vorhanden
|
|
LED-Anzeigen:
|
|
Strom:
|
PWR Status
|
|
PoE:
|
Pro Port Status
|
|
Ethernet (pro Port):
|
Link/Aktivität
|
|
Glasfaser:
|
FX1, FX2, FX3
|
|
Abmessungen (BxTxH):
|
150 x115 x50 mm
|
|
Gewicht:
|
0.6Kg
|
|
Gehäuse:
|
Aluminium Gehäuse
|
|
Montageoptionen:
|
DIN-Schiene
|
|
Zulassungen
|
|
ISO9001
|
|
EN55022:2010+AC: 2011, Klasse A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Bestellinformationen für Industrial Ethernet Switch
|
Modell
|
Beschreibung
|
|
LNK-IMC306P
|
Industriell Ethernet Switch: 6-Port 10/100Base-TX (6-Port PoE+) + 3-Port 100BASE-FX Glasfaser, Multimode, Dual Fiber, SC, 2KM
|
|
LNK-IMC306P-20
|
Industriell Ethernet Switch: 6-Port 10/100Base-TX (6-Port PoE+) + 3-Port 100BASE-FX Glasfaser, Single Mode, Dual Fiber, SC, 20KM
|
|
LNK-IMC306PS-20
|
Industriell Ethernet Switch: 6-Port 10/100Base-TX (6-Port PoE+) + 3-Port 100BASE-FX Glasfaser, Single Mode, Single Fiber, SC, 20KM
|
|
LNK-IMC306PF-20
|
Industriell Ethernet Switch: 6-Port 10/100Base-TX(6-Port PoE+) + 3-Port 100BASE-FX Glasfaser, Single Mode, Single Fiber, FC, 20KM
|
|
LNK-IMC306P-SFP
|
Industriell6-Port 10/100BASE-T (6-Port PoE+) +3-Port 100BASE SFP Ethernet Switch
|
|
SFP-Optionen
|
► SFP-Option. Bitte wählen Sie Ihr SFP auf unserer SFP-Optionsseite aus
|
|
► SFP-Modul ist separat zu erwerben.
|
|
Montageoptionen
|
► Standard-DIN-Schienenhalterung installiert.
|
|
Stromversorgungsoptionen
|
► 240W/5A 48VDC DIN-Rail-Netzteil. Offener Draht für Klemmenblock.
|
|
► Netzteil ist separat zu erwerben.
|
Anwendung des Industrial Ethernet Switch Switch
Kundendienst- und Garantiebestimmungen
Es besteht aus Online-Kundenservice und Telefonischer Kundenservice, bietet Produktberatung,
technischer Fernsupport, Wartungs- und Abnahmedienste.
Service-Richtlinie: Dreimonatiger Ersatz und dreijährige Garantie.
Ersatz: Innerhalb von drei Monaten nach dem Kauf einer Produktreihe, nach der Prüfung des Produktausfalls
durch Techniker und durch nicht-natürliche Katastrophen verursachte Schäden, kann der Käufer direkt
zur Verkaufsstelle gehen, um die gleichen Produkte zu ersetzen. Oder ein Produkt mit vergleichbarer Leistung.
Wenn bei der Produktprüfung keine Probleme auftreten, wird das Originalmuster zurückgesandt.
Garantie: Durch nicht-natürliche Katastrophen verursachte Schäden, beträgt die kostenlose Garantiezeit unseres Unternehmens 1 Jahr.
[Die folgenden Umstände fallen nicht in den Bereich des Ersatzes und der kostenlosen Wartung]
1. Schäden, die durch Betrieb und Wartung entstehen, die nicht den Anweisungen im Produkthandbuch entsprechen.
2. Schäden, die durch menschliche Faktoren verursacht werden, wie z. B. falsche Spannungseingabe, Wassereintritt und Bruch.
3. Schäden an Produkten, die durch Naturkatastrophen wie Blitze, Erdbeben, Brände usw. verursacht werden.
3. Unbefugte Änderung der inhärenten Einstellungen oder Reparatur ohne Genehmigung des Unternehmens.
4. Produkte, die über den Umfang der kostenlosen Wartung hinausgehen.
5. Schäden, die durch Transport, Be- und Entladen während der von Kunden gesendeten Reparaturen verursacht werden.
6. Der Produktbarcode oder das Modell auf der Produktgarantiekarte stimmt nicht mit dem Produkt selbst überein.
7. Ausfall oder Schäden, die durch andere Nicht-Produktprobleme wie Design, Technologie, Herstellung und Qualität verursacht werden.
