Mini Industrial 1-Port 100/1000X SFP zu 2-Port 10/100/1000T 90W PoE++ Medienkonverter
Mini Industrial 90W Medienkonverter – Übersicht

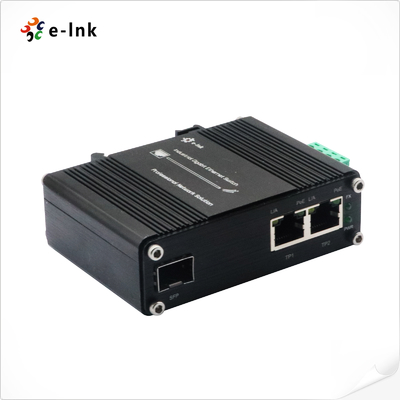

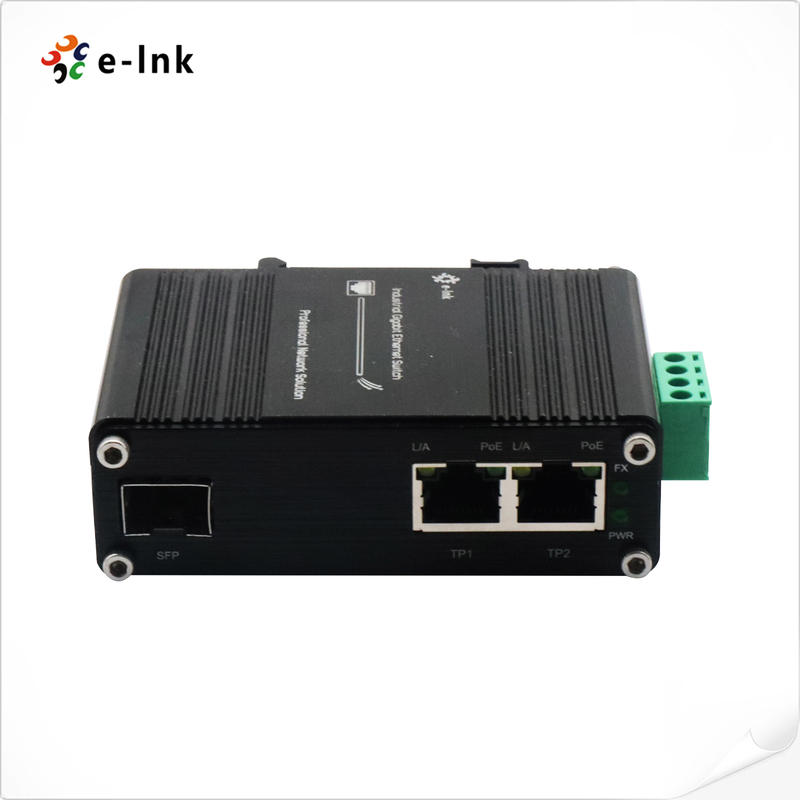

Der LNK-IMC1200GP90-SFP ist ein leistungsstarker Industriemedienkonverter, der entwickelt wurde,
um außergewöhnliche Leistung und zuverlässige Konnektivität für die anspruchsvollsten Netzwerkanwendungen zu liefern.
Er wandelt nahtlos Gigabit-Kupfer-Ethernet in Glasfasersignale um und liefert beeindruckende 90 W
an IEEE 802.3bt (PoE+) Leistung. Dies macht ihn zur ultimativen Lösung für die Stromversorgung von Geräten mit hoher Wattzahl
wie z. B. fortschrittliche PTZ-Kameras, Wi-Fi 7-Zugangspunkte, 5G-Small-Cells und industrielle Touchpanels,
alles über ein einziges Ethernet-Kabel.
Dieser robuste Konverter wurde für unternehmenskritische Umgebungen entwickelt und kann fehlerfrei bei Temperaturen
von -40°C bis +75°C arbeiten. Sein kompaktes, DIN-Schienen-montierbares Formfaktor ist ideal für industrielle
Schalttafeln und raue Außenumgebungen. Durch die Integration eines Glasfaser-SFP-Uplinks mit hoher Bandbreite
mit der branchenweit höchsten PoE-Leistung eliminiert der Konverter die Notwendigkeit, separate Daten-
und Stromleitungen zu entfernten, stromhungrigen Geräten zu verlegen, wodurch maximale Zuverlässigkeit und Betriebszeit gewährleistet werden.
Die Einhaltung des EN55022-Standards gewährleistet eine zuverlässige Leistung in elektromagnetisch störungsreichen Umgebungen.
Mini Industrial 90W Medienkonverter – Funktionen
►2 × 10/100/1000BASE-T RJ45-Ports mit Auto-MDI/MDI-X-Funktion
►1 × SFP-Port mit Dual-Mode-Autodetektion (100Base-FX / 1000Base-X)
►High-Power-PoE-Unterstützung: IEEE 802.3af/at PoE+ (30 W) und IEEE 802.3bt PoE++ (bis zu 90 W)
►Zuverlässige Datenübertragung mit Full-/Half-Duplex- und Auto-Negotiation-Unterstützung
►Energieeffizientes Design konform mit IEEE 802.3az (EEE)
►Großer Stromeingangsbereich: 48~57 VDC über Klemmenblock
►Flexible Installation: Unterstützt DIN-Schienen- und Wandmontage
►Robustes Industriedesign mit erweitertem Betriebstemperaturbereich von -40°C bis 75°C (-40°F bis 167°F)
Mini Industrial 90W Medienkonverter – Technische Indizes
|
Ethernet
|
|
Standards:
|
IEEE802.3 10Base-T
|
|
IEEE802.3u 100Base-TX/FX
|
|
IEEE802.3ab 1000Base-T
|
|
IEEE802.3z 1000Base-X
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
IEEE802.3af Power over Ethernet
|
|
IEEE802.3at Power over Ethernet
|
|
IEEE802.3bt Power over Ethernet
|
|
Verarbeitungstyp:
|
Store-and-Forward
|
|
Weiterleitungsfilterrate:
|
14,880pps (10 Mbit/s)
|
|
148,800pps (100 Mbit/s)
|
|
1.488.000pps (1000 Mbit/s)
|
|
Paketpufferspeicher:
|
1 Mbit
|
|
Max Paketlänge:
|
9K Byte
|
|
Adresstabellengröße
|
2K MAC-Adressen
|
|
Schnittstelle
|
|
Anschluss:
|
2 x RJ45
|
|
Optischer Port:
|
1 x SFP 1000Base-X oder 100Base-FX (Autodetektion)
|
|
Elektrisch und mechanisch
|
|
Eingangsleistung:
|
48~57VDC, 4-poliger Klemmenblock
|
|
Stromverbrauch:
|
185W Max.
|
|
LED-Anzeigen:
|
|
PWR:
|
Stromstatus
|
|
PoE:
|
PD-Plug-Status
|
|
RJ45:
|
LINK/Aktivität
|
|
SFP:
|
LINK
|
|
Abmessungen (BxTxH):
|
95 x 70 x 30 mm
|
|
Gewicht:
|
0,25 kg
|
|
Gehäuse:
|
Aluminium Gehäuse
|
|
Montageoptionen:
|
DIN-Schiene / Wandmontage
|
|
Umgebung
|
|
Betriebstemperatur:
|
-40°C bis 75°C (-40°F bis 167°F)
|
|
Lagertemperatur:
|
-40°C bis 85°C (-40°F bis 185°F)
|
|
Relative Luftfeuchtigkeit:
|
5 % bis 95 % nicht kondensierend
|
|
MTBF
|
> 200.000 Std.
|
|
Zulassungen
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
EN55022:2010+AC: 2011, Klasse A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Mini Industrial 90W Medienkonverter – Bestellinformationen
|
Modell
|
Beschreibung
|
|
LNK-IMC1200GP90-SFP
|
Gehärteter 2-Port 10/100/1000BASE-TX zu 100/1000BASE-X SFP Medienkonverter mit 90W PoE++
|
|
SFP-Optionen
|
► SFP-Option. Bitte wählen Sie Ihr SFP auf unserer SFP-Optionsseite aus (Industrie-SFP).
|
|
► SFP-Modul ist separat zu erwerben.
|
|
Montageoptionen
|
► Standard-DIN-Schienenhalterung installiert, Wandhalterung ist im Lieferumfang enthalten.
|
|
Stromversorgungsoptionen
|
► 240W/5A 48VDC-Netzteil. Offener Draht für Klemmenblock
|
|
► Netzteil ist separat zu erwerben.
|
