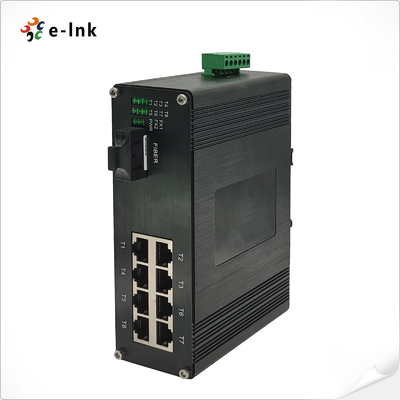

Industrieller 8-Port Gigabit PoE+ Switch + 1-Port Glasfaser-Uplink -40~80°C
Übersicht
Der LNK-IMC108GP ist ein robuster 8-Port Gigabit PoE+ + 1-Port 100/1000Base-X Industrie-
Ethernet-Switch, der für eine zuverlässige Strom- und Datenübertragung in rauen Umgebungen konzipiert wurde. Jeder
RJ45-Port unterstützt IEEE 802.3af/at PoE+ (30W pro Port, 253W gesamt), wodurch eine nahtlose
Konnektivität für IP-Kameras, drahtlose Zugangspunkte und andere Geräte mit Stromversorgung ermöglicht wird. Mit
redundantem 48~57VDC-Stromeingang, robustem Aluminiumgehäuse und einem breiten Betriebstemperaturbereich von -40°C bis 80°C
gewährleistet dieser Switch einen stabilen Betrieb in CCTV-Überwachung,
Industrieautomatisierung und Remote-Netzwerkanwendungen.
Merkmale
8× Gigabit RJ45 PoE+ Ports (802.3af/at, bis zu 30W pro Stück, 253W gesamt)
1× 100/1000Base-X Glasfaser-Uplink (SFP/SC/FC/ST optional)
Auto MDI/MDIX, Auto-Negotiation, Full/Half-Duplex-Unterstützung
Jumbo-Frame-Unterstützung bis zu 9K Byte für Hochleistungs-Datenübertragung
Redundante 48~57VDC-Stromeingänge mit Überlast- und Verpolungsschutz
Breiter Betriebstemperaturbereich: -40°C ~ 80°C, MTBF >200.000 Std.
Geringer Stromverbrauch: ≤5W (ohne PoE)
Store-and-Forward-Switching mit 2,75M Puffer & 4K MAC-Tabelle

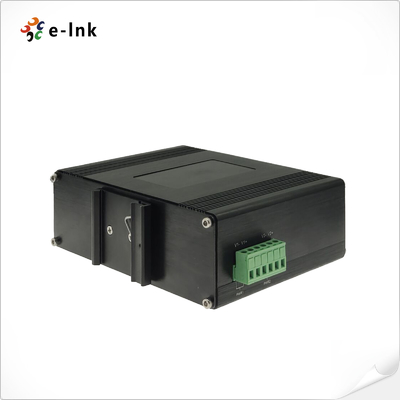

Industrietaugliches Aluminiumgehäuse, DIN-Rail-Montage
Energieeffizientes Ethernet (EEE) & IEEE 802.3x Flusskontrolle
Zertifizierte EMV- und Sicherheitskonformität (EN55022, EN55024, IEC 61000-4-Serie)
Technische Indizes
|
Ethernet
|
|
Standards:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3x Flusskontrolle
|
|
IEEE 802.3az Energieeffizientes Ethernet (EEE)
|
|
IEEE802.3af Power over Ethernet
|
|
IEEE802.3at Power over Ethernet
|
|
Weiterleitung & Filterung Rate:
|
14.880pps (10Mbps)
|
|
148.800pps (100Mbps)
|
|
1.488.000pps (1000Mbps)
|
|
Paketpufferspeicher:
|
2,75M Bit
|
|
Verarbeitungstyp:
|
Store-and-Forward
|
|
Max. Paketlänge:
|
9K Byte Jumbo Frame
|
|
Größe der Adresstabelle:
|
4K MAC-Adressen
|
|
Schnittstelle
|
|
Anschluss:
|
8 x RJ45
|
|
Optischer Port:
|
1 x 100/1000Base-X (SFP, SC, FC, ST Optional)
|
|
Umgebung
|
|
Betriebstemperatur:
|
-40°C bis 80°C (-40°F bis 176°F)
|
|
Lagertemperatur:
|
-40°C bis 85°C (-40°F bis 185°F)
|
|
Relative Luftfeuchtigkeit:
|
5% bis 95% nicht kondensierend
|
|
MTBF
|
> 200.000 Std.
|
|
Elektrisch und mechanisch
|
|
Eingangsleistung:
|
48~57VDC, Redundante Stromversorgung (6-poliger Klemmenblock)
|
|
Stromverbrauch:
|
253W Max. (PoE in Verwendung)
|
|
5W Max. (PoE nicht in Verwendung)
|
|
Standard:
|
IEEE802.3af/at
|
|
PoE:
|
|
Port:
|
RJ45 Port 1 ~ Port 8
|
|
Max. Leistung pro Port:
|
30W Max. pro Port
|
|
Pinbelegung der Stromversorgung
|
1/2(+), 3/6(-) oder 4/5(+), 7/8(-)
|
|
Schutz:
|
|
Überlastung des Stromeingangs:
|
Automatisch rückstellbar
|
|
Verpolung:
|
Vorhanden
|
|
LED-Anzeigen:
|
|
Strom:
|
Power1, Power2 Status
|
|
PoE:
|
Pro Port Status
|
|
Ethernet (pro Port):
|
Link/Aktivität
|
|
Glasfaser:
|
FX1
|
|
Abmessungen (BxTxH):
|
150 x 115 x 50 mm
|
|
Gewicht:
|
0,6Kg
|
|
Gehäuse:
|
Aluminiumgehäuse
|
|
Montageoptionen:
|
DIN-Rail-Montage
|
|
Zulassungen
|
|
ISO9001
|
|
EN55022:2010+AC: 2011, Klasse A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Bestellinformationen
|
Modell
|
Beschreibung
|
|
LNK-IMC108GP
|
Industriell Ethernet-Switch: 8-Port 10/100/1000Base-TX (8-Port PoE+) + 1-Port 100/1000Base-X Glasfaser, Multimode, Dual Fiber, SC, 550m
|
|
LNK-IMC108GP-20
|
Industriell Ethernet-Switch: 8-Port 10/100/1000Base-TX (8-Port PoE+) + 1-Port 100/1000Base-X Glasfaser, Singlemode, Dual Fiber, SC, 20KM
|
|
LNK-IMC108GPS-20
|
Industriell Ethernet-Switch: 8-Port 10/100/1000Base-TX (8-Port PoE+) + 1-Port 100/1000Base-X Glasfaser, Singlemode, Single Fiber, SC, 20KM
|
|
LNK-IMC108GPF-20
|
Industriell Ethernet-Switch: 8-Port 10/100/1000Base-TX (8-Port PoE+) + 1-Port 100/1000Base-X Glasfaser, Singlemode, Single Fiber, FC, 20KM
|
|
LNK-IMC108GP-SFP
|
Industriell 8-Port 10/100/1000BASE-T (8-Port PoE+) + 1-Port 100/1000BASE SFP Ethernet-Switch
|
|
SFP-Optionen
|
► SFP-Option. Bitte wählen Sie Ihr SFP auf unserer SFP-Optionsseite aus
|
|
► SFP-Modul ist separat zu erwerben.
|
|
Montageoptionen
|
► Standard-DIN-Rail-Halterung installiert
|
|
Stromversorgungsoptionen
|
► 240W/5A 48VDC DIN-Rail-Netzteil. Offener Draht für Klemmenblock.
|
|
► Netzteil ist separat zu erwerben.
|
