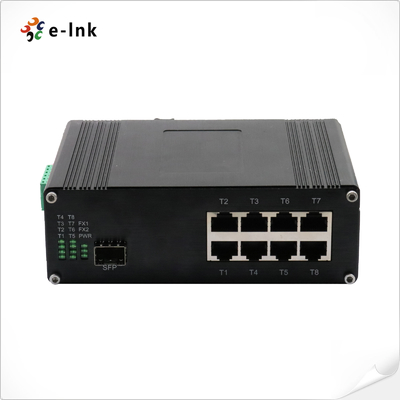

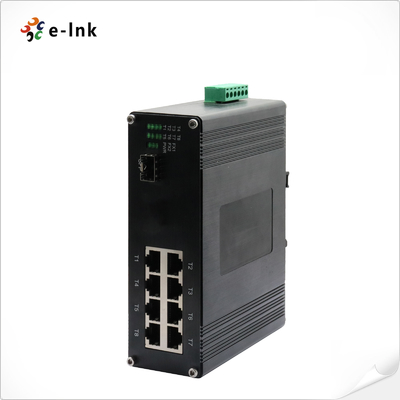

Industrieller 8-Port Gigabit 802.3bt PoE++ Switch + 1 Glasfaser-Uplink 90W/Port
Übersicht
Der LNK-IMC108GP90 ist ein gehärteter 8-Port Gigabit PoE++ + 1-Port 100/1000Base-X
Industrie-Ethernet-Switch, der sowohl High-Power PoE++ (bis zu 90W pro Port) als auch
zuverlässige Datenkonnektivität bietet. Mit einem gesamten PoE-Leistungsbudget von 360W, redundanten 48~57VDC
Stromeingängen und einem robusten Aluminiumgehäuse, das die DIN-Schienen-Installation unterstützt, ist dieser Switch
ideal für anspruchsvolle Anwendungen wie PTZ-IP-Kameras, Wireless-APs, industrielle IoT-Geräte
und Remote-Networking in rauen Umgebungen.
Merkmale
8× Gigabit RJ45 PoE++ Ports (IEEE802.3af/at/bt, 90W max. pro Port, 360W gesamt)
1× 100/1000Base-X Glasfaser-Uplink (SFP/SC/FC/ST optional)
Auto MDI/MDIX, Auto-Negotiation, Full/Half-Duplex-Unterstützung
Unterstützt 9K Jumbo Frames für die Übertragung großer Datenmengen
Redundante 48~57VDC Stromeingänge mit Überlast- und Verpolungsschutz
Großer Betriebstemperaturbereich: -40°C ~ 80°C, MTBF >200.000 Std.
Geringer Stromverbrauch: ≤5W (PoE nicht in Gebrauch)
Store-and-Forward-Switching mit 2,75M Puffer & 4K MAC-Tabelle
Industrietaugliches Aluminiumgehäuse, DIN-Schienen-Montage
Energy Efficient Ethernet (EEE) & IEEE 802.3x Flusskontrolle
Zertifizierte EMV- und Sicherheitskonformität (EN55022, EN55024, IEC 61000-4-Serie)
Technische Indizes
|
Ethernet
|
|
Standards:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3x Flusskontrolle
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
IEEE802.3af Power over Ethernet
|
|
IEEE802.3at Power over Ethernet
|
|
Weiterleitung & Filterung Rate:
|
14.880pps (10Mbps)
|
|
148.800pps (100Mbps)
|
|
1.488.000pps (1000Mbps)
|
|
Paketpufferspeicher:
|
2,75M Bit
|
|
Verarbeitungstyp:
|
Store-and-Forward
|
|
Maximale Paketlänge:
|
9K Bytes Jumbo Frame
|
|
Adressentabellengröße:
|
4K MAC-Adressen
|
|
Schnittstelle
|
|
Anschluss:
|
8 x RJ45
|
|
Optischer Port:
|
1 x 100/1000Base-X (SFP, SC, FC, ST optional)
|
|
Umgebung
|
|
Betriebstemperatur:
|
-40°C bis 80°C (-40°F bis 176°F)
|
|
Lagertemperatur:
|
-40°C bis 85°C (-40°F bis 185°F)
|
|
Relative Luftfeuchtigkeit:
|
5% bis 95% nicht kondensierend
|
|
MTBF
|
> 200.000 Std.
|
|
Elektrisch und mechanisch
|
|
Eingangsleistung:
|
48~57VDC, Redundante Stromversorgung (6-poliger Klemmenblock)
|
|
Stromverbrauch:
|
360W Max. (PoE in Gebrauch)
|
|
5W Max. (PoE nicht in Gebrauch)
|
|
Standard:
|
IEEE802.3af/at/bt
|
|
PoE:
|
|
Port:
|
RJ45 Port 1 ~ Port 8
|
|
Max. Leistung pro Port:
|
90W Max. pro Port
|
|
Pinbelegung der Stromversorgung
|
1/2(+), 3/6(-) oder 4/5(+), 7/8(-)
|
|
Schutz:
|
|
Stromeingangsüberlast:
|
Automatisch rückstellbar
|
|
Verpolung:
|
Vorhanden
|
|
LED-Anzeigen:
|
|
Strom:
|
Power1, Power2 Status
|
|
PoE:
|
Pro Port Status
|
|
Ethernet (pro Port):
|
Link/Aktivität
|
|
Glasfaser:
|
FX1
|
|
Abmessungen (BxTxH):
|
150 x 115 x 50 mm
|
|
Gewicht:
|
0,6Kg
|
|
Gehäuse:
|
Aluminiumgehäuse
|
|
Montageoptionen:
|
DIN-Schienen-Montage
|
|
Zulassungen
|
|
ISO9001
|
|
EN55022:2010+AC: 2011, Klasse A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Überspannung)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Bestellinformationen
|
Modell
|
Beschreibung
|
|
LNK-IMC108GP90
|
Industrieller Ethernet-Switch: 8-Port 10/100/1000Base-TX (8-Port PoE++) + 1-Port 100/1000Base-X Glasfaser, Multimode, Dual-Glasfaser, SC, 550m
|
|
LNK-IMC108GP90-20
|
Industrieller Ethernet-Switch: 8-Port 10/100/1000Base-TX (8-Port PoE++) + 1-Port 100/1000Base-X Glasfaser, Singlemode, Dual-Glasfaser, SC, 20KM
|
|
LNK-IMC108GPS90-20
|
Industrieller Ethernet-Switch: 8-Port 10/100/1000Base-TX (8-Port PoE++) + 1-Port 100/1000Base-X Glasfaser, Singlemode, Single-Glasfaser, SC, 20KM
|
|
LNK-IMC108GPF90-20
|
Industrieller Ethernet-Switch: 8-Port 10/100/1000Base-TX (8-Port PoE++) + 1-Port 100/1000Base-X Glasfaser, Singlemode, Single-Glasfaser, FC, 20KM
|
|
LNK-IMC108GP90-SFP
|
Industriell 8-Port 10/100/1000BASE-T (8-Port PoE++) + 1-Port 100/1000BASE SFP Ethernet-Switch
|
|
SFP-Optionen
|
► SFP-Option. Bitte wählen Sie Ihr SFP auf unserer SFP-Optionsseite aus
|
|
► SFP-Modul ist separat zu erwerben.
|
|
Montageoptionen
|
► Standardmäßig installierte DIN-Schienenhalterung.
|
|
Stromversorgungsoptionen
|
► 480W/10A 48VDC DIN-Rail-Netzteil. Offener Draht für Klemmenblock.
|
|
► Netzteil ist separat zu erwerben.
|
