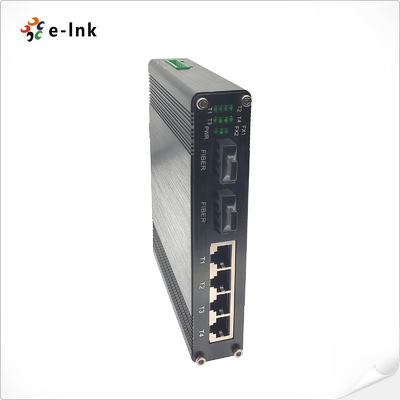

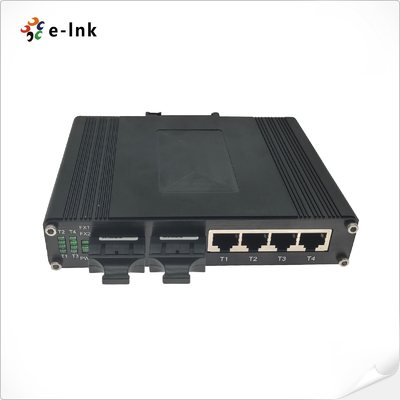

Industrielle 4-Port 10/100T + 2-Port 100FX Ethernet-Schalter Redundante Leistung
Übersicht
DieLNK-IMC204ist eine gehärtet4-Port 10/100Base-T + 2-Port 100Base-FXIndustrie
Ethernet-Switch, der eine zuverlässige Datenübertragung in rauen Umgebungen ermöglicht.
StützenVoll/Halb-Duplex, Auto MDI/MDIX, während die GlasfaseranschlüsseEinzelmodus oder
mit einer Leistung von mehreren Modus-SFP-, SC-, FC- oder ST-ModulenMit.überflüssige Gleichspannungseingänge, DIN-Rail und
Wandmontageoptionen und ein breiter Betriebsbereich von -40°C bis 80°C, ist dieser Schalter ideal fürEigentumsrecht
Kameras, drahtlose Zugangspunkte und industrielle AutomatisierungsnetzeÜber die Fernbedienung
Standorte.
Eigenschaften
4 × 10/100Base-T RJ45-Anschlüssemit automatischer MDI/MDIX, Full/Half-Duplex-Unterstützung
2 × 100Base-FX-Faser-Anschlüsse(SFP/SC/FC/ST nicht erwünscht)
Unterstützt IEEE802.3x-FlusssteuerungundEnergieeffizientes Ethernet (EEE)
Überflüssige Leistungsausgänge von 12~58VDCmit Überlastung und Umkehrpolaritätsschutz
DIN-Rail- oder Wandmontageanlage
Weite Betriebstemperatur:-40 °C bis 80 °C
MTBF > 200 000 Stundenfür langfristige Zuverlässigkeit
Umschalten von Speicher und Weitergabemit 512K Paketpuffer und 1024 MAC-Adressen
Kompaktes Metallgehäusefür die industrielle Haltbarkeit
LED-Anzeigenfür Leistung, Ethernet-Verbindung/Aktivität und Faserstatus
Zertifizierte EMV- und Sicherheitskonformität(EN55022, EN55024, IEC 61000-4 Reihe)
Technische Indizes
|
Ethernet
|
|
Standards:
|
IEEE802.1 10Base-T, IEEE802.3u 100Base-TX
|
|
IEEE802.3 100Base-FX
|
|
IEEE 802.3az Energieeffizientes Ethernet
|
|
IEEE802.3X Durchflusssteuerung
|
|
Vorwärts&FilterSchlechte Zinssatz:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
Paketpufferspeicher:
|
512K Bits
|
|
Verarbeitungsart:
|
Aufbewahrung und Weitergabe
|
|
Adresstabellgröße:
|
1024 MAC-Adressen
|
|
Schnittstelle
|
|
Anschluss:
|
4 x RJ45
|
|
Optischer Port:
|
2 x 100Basis-X (SFP, SC, FC, ST Optional)
|
|
Umwelt
|
|
Betriebstemperatur:
|
-40°C bis 80°C (-40°F bis 176°F)
|
|
Speichertemperatur:
|
-40°C bis 85°C (-40°F bis 185°F)
|
|
Relative Luftfeuchtigkeit
|
5% bis 95% nicht kondensierbar
|
|
MTBF
|
> 200 000 Stunden
|
|
Elektrische und mechanische Maschinen
|
|
Eingangsleistung:
|
12 bis 58VDC, Überflüssige Leistung (6-Pin-Terminalblock)
|
|
Stromverbrauch:
|
5 W Max.
|
|
Schutz:
|
|
Überlastung der Stromzufuhr:
|
Automatisch zurücksetzbar
|
|
Umgekehrte Polarität:
|
Gegenwärtig
|
|
LED-Anzeiger:
|
|
Leistung:
|
Status von Power1, Power2
|
|
Ethernet (pro Port):
|
Verbindung/Aktivität
|
|
Glasfaseranschluss:
|
FX1 und FX2
|
|
Abmessungen (WxDxH):
|
150 x115 x30 mm
|
|
Gewicht:
|
0.5Weigerung
|
|
Gehäuse:
|
Metallgehäuse
|
|
Montagemöglichkeiten:
|
DIN-Schiene / Wandmontage
|
|
Zulassungen nach Vorschriften
|
|
Einheitliche Prüfverfahren
|
|
Einheit für die Bereitstellung von Fahrzeugen
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
Einheitliche Prüfverfahren
|
|
Einheit für die Berechnung der Emissionsmengen2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
|
|
IEC 61000-4-5: 2014 (Wachstum)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Bestellinformationen
|
Modell
|
Beschreibung
|
|
LNK-IMC204
|
Industrie Ethernet-Switch: 4-Port 10/100Basis-TX+ 2-Port 100BASE-FX Faser, Multimode, Doppelfaser, SC, 2 km
|
|
LNK-IMC204-20
|
Industrie Ethernet-Switch: 4-Port 10/100Basis-TX+ 2-Port 100BASE-FX Glasfaser, Einzelmodus, Doppelfaser, SC, 20 km
|
|
LNK-IMC204S-20
|
Industrie Ethernet-Switch: 4-Port 10/100Basis-TX+ 2-Port 100BASE-FX Einheitliche Anbindung, Einheitliche Anbindung, SC, 20 km
|
|
LNK-IMC204F-20
|
Industrie Ethernet-Switch: 4-Port 10/100Basis-TX+ 2-Port 100BASE-FX Faser, Einzelmodus, Einzelfaser, FC, 20 km
|
|
LNK-IMC204-SFP
|
Industrie4- Port 10/100BASE-T + 1-Port 100BASE-SFP-Ethernet-Schalter
|
|
Montageoptionen
|
️ Standard-DIN-Schienenstütze installiert; Wandstütze enthalten.
|
|
Leistungsoptionen
|
- Ich weiß.24W/1Eine24VDC DIN-Rail-Stromversorgung.
|
|
Die Stromversorgung ist separat zu erwerben.
|
