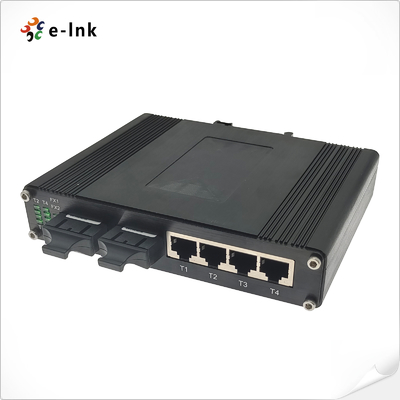

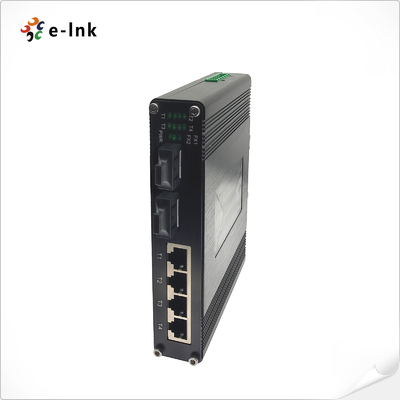

Industrielle 4-Port Gigabit RJ45 + 2-Port Gigabit Fiber Ethernet Switch Redundante Leistung
Übersicht
Der LNK-IMC204G ist ein verhärteter 4-Port 10/100/1000Base-TX + 2-Port 1000Base-FX
mit einer Leistung von mehr als 10 W und
Die RJ45-Anschlüsse unterstützen die automatische Verhandlung, Full/Half Duplex und die automatische MDI/MDIX,
Während die Glasfaseranschlüsse Single- oder Multimode-SFP-, SC-, FC- oder ST-Module unterstützen.
überflüssige 12~58VDC-Strom-Eingänge, DIN-Rail- und Wandmontageoptionen und eine Betriebsvorrichtung
Dieser Schalter ist ideal für IP-Kameras, drahtlosen Zugriff
Dies ist ein wichtiger Faktor für die Verbesserung der Qualität der Arbeitsplätze.
Eigenschaften
4× Gigabit-RJ45-Ports mit automatischer MDI/MDIX und Full/Half-Duplex-Unterstützung
2 × 1000Base-X-Faseranschlüsse (SFP/SC/FC/ST optional)
Unterstützt IEEE802.3x Flow Control und energieeffizientes Ethernet (EEE)
Überflüssige 12~58VDC-Stromzuführungen mit Überlastung und Umkehrpolaritätsschutz
DIN-Rail- oder Wandmontageanlage
Weite Betriebstemperatur: -40 °C bis 80 °C
Speicher- und Weiterleitungsschalter mit 1Mbit-Paketpuffer und 2048 MAC-Adressen
Kompaktes Aluminiumgehäuse für die Industrie
LED-Anzeigen für Leistung, Ethernet-Verbindung/Aktivität und Glasfaserstatus
Zertifizierte EMV- und Sicherheitskonformität (EN55022, EN55024, IEC 61000-4-Serie)
Technische Indizes
|
Ethernet
|
|
Standards:
|
IEEE802.3 10BASE-T
|
|
Einheitliche Datenbank für die Bereitstellung von Daten zur Datenverarbeitung
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE 802.3az Energieeffizientes Ethernet
|
|
IEEE802.3x Durchflussregelung
|
|
Vorwärts&FilterSchlechte Zinssatz:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Paketpufferspeicher:
|
1M Bits
|
|
Verarbeitungsart:
|
Aufbewahrung und Weitergabe
|
|
Adresstabellgröße:
|
2048 MAC-Adressen
|
|
Schnittstelle
|
|
Anschluss:
|
4 x RJ45
|
|
Optischer Port:
|
2 x 1000Basis-FX (SFP, SC, FC, ST Optional)
|
|
Umwelt
|
|
Betriebstemperatur:
|
-40°C bis 80°C (-40°F bis 176°F)
|
|
Speichertemperatur:
|
-40°C bis 85°C (-40°F bis 185°F)
|
|
Relative Luftfeuchtigkeit
|
5% bis 95% nicht kondensierbar
|
|
MTBF
|
> 200 000 Stunden
|
|
Elektrische und mechanische Maschinen
|
|
Eingangsleistung:
|
12 bis 58VDC , Redundante Leistung (6-Pin-Terminalblock)
|
|
Stromverbrauch:
|
5 W Max.
|
|
Schutz:
|
|
Überlastung der Stromzufuhr:
|
Automatisch zurücksetzbar
|
|
Umgekehrte Polarität:
|
Gegenwärtig
|
|
LED-Anzeiger:
|
|
Leistung:
|
Status von Power1, Power2
|
|
Ethernet ((pro Port):
|
Verbindung/Aktivität
|
|
Glasfaseranschluss:
|
FX1 und FX2
|
|
Abmessungen (WxDxH):
|
150 x115 x30 mm
|
|
Gewicht:
|
0.5Weigerung
|
|
Gehäuse:
|
Aluminiumgehäuse
|
|
Montagemöglichkeiten:
|
DIN-Schiene / Wandmontage
|
|
Zulassungen nach Vorschriften
|
|
Einheitliche Prüfverfahren
|
|
Einheit für die Bereitstellung von Fahrzeugen
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
Einheitliche Prüfverfahren
|
|
Einheit für die Berechnung der Emissionsmengen2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
|
|
IEC 61000-4-5: 2014 (Wachstum)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Bestellinformationen
|
Modell
|
Beschreibung
|
|
LNK-Die in Absatz 1 genannten Angaben sind zu beachten.
|
Industrie Ethernet-Switch: 4-Port 10/100/1000Basis-TX+ 2-Port 1000BASE-FX Faser, Multimode, Doppelfaser, SC,550m
|
|
LNK-IMC204G-20
|
Industrie Ethernet-Switch: 4-Port 10/100/1000Basis-TX+ 2-Port 1000BASE-FX Glasfaser, Einzelmodus, Doppelfaser, SC, 20 km
|
|
LNK-IMC204GS-20
|
Industrie Ethernet-Switch: 4-Port 10/100/1000Basis-TX+ 2-Port 1000BASE-FX Einheitliche Anbindung, Einheitliche Anbindung, SC, 20 km
|
|
LNK-IMC204GF-20
|
Industrie Ethernet-Switch: 4-Port 10/100/1000Basis-TX+ 2-Port 1000BASE-FX Faser, einzeln Modus, Einzelfaser, FC, 20 km
|
|
LNK-IMC204G-SFP
|
Industrie4- Port 10/100/1000BASE-T + 1-Port 1000BASE-SFP-Ethernet-Schalter
|
|
Montageoptionen
|
️ Standard-DIN-Schienenstütze installiert; Wandstütze enthalten.
|
|
Leistungsoptionen
|
- Ich weiß.24W/1Eine24VDC DIN-Rail-Stromversorgung.
|
|
Die Stromversorgung ist separat zu erwerben.
|
