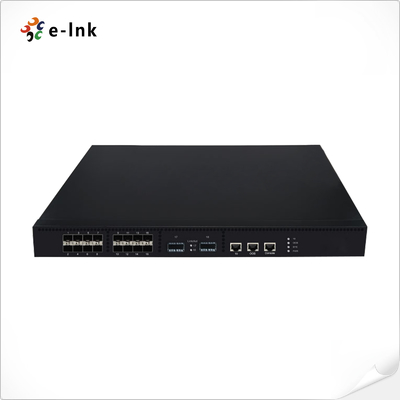

L3 Managed 16-Port 10G SFP + 2-Port 40G QSFP+ Fiber Switch
L3 Managed Ethernet Fiber Switch Übersicht
Der LNKFS1602 Serie ist führend in der 10-Gigabit-Rechenzentrum-Switching-Technologie
und bietet beispiellose Leistung in einem kompakten 1U Top-of-Rack (TOR)-Formfaktor.
Mit seiner hochmodernen Architektur bietet dieser Switch eine außergewöhnliche Switching-Kapazität von 484 Gbit/s
und eine Weiterleitungsrate von 360,092 MBps, wodurch eine vollständige L2/L3-Drahtgeschwindigkeitsweiterleitung gewährleistet wird.
Sein innovatives modulares Design verfügt über 16 10G SFP+ optische Ports und zwei 40G QSFP+ Uplink-Ports,
sowie einen Konsolenport, einen 10/100/1000M RJ45 Management-Port und einen OOB-Management-Port,
die eine umfassende Netzwerkkontrolle ermöglichen. Der LNKFS1602 wurde für Rechenzentren der nächsten Generation mit hoher Dichte
und Cloud-Computing-Umgebungen entwickelt und ermöglicht die nahtlose Aggregation
und den Austausch von Daten mit extrem niedriger Latenz und unübertroffener Zuverlässigkeit. Seine überlegene Bandbreitenkapazität und
intelligentes Verkehrsmanagement machen ihn ideal für Enterprise-Netzwerkkerne, Metropolitan Area Networks,
große Internetcafés und kritische Infrastruktur-Aggregationspunkte, wodurch neue Standards
für Netzwerkleistung und Flexibilität gesetzt werden.
L3 Managed Ethernet Fiber Switch Funktionen
High-Density 10G-Zugang
484 Gbit/s Backplane-Kapazität, branchenführende 1U TOR-Leistung
Drahtgeschwindigkeits-Layer-2/3-Weiterleitung mit 360,092 Mpps
16×10G SFP+-Ports und 2×40G QSFP+-Ports für Serverzugriff mit hoher Dichte
Einfache Wartung
Verwaltung über Web, SNMP, Telnet
Unterstützt TFTP/ZMODEM-Software und BootRom-Upgrades
SFP+ mit Abwärtskompatibilität zu XFP
Flexible Portkonfiguration
Effizientes Verkehrsmanagement
Broadcast-Storm-Erkennung und IGMP-Paketsteuerung
Ratenbegrenzung mit 1M-Schritt-Granularität
Sicher und zuverlässig
Schutz vor DoS/DDoS, Spoofing und Viren
IEEE 802.1x portbasierte Authentifizierung und Richtlinienkontrolle
Port-Host-Limits, Ethernet-Schnittstellenbindung für Bandbreite und Redundanz
L3 Managed Ethernet Fiber Switch Technische Indizes
|
Produktmodell
|
LNK-FS1602HC
|
|
Fester Port
|
16x10G SFP+ optische Ports, 2x40G QSFP+ Port, 1xKonsolenport, 1x10/100/1000M RJ45 elektrischer Port, 1xOOB-Port
|
|
Konsolenport
|
1
|
|
Backplane-Bandbreite
|
484 Gbit/s
|
|
Paketweiterleitungsrate
|
360,092 Mpps
|
|
Jumbo-Frames
|
12k Byte
|
|
Übertragungsmodus
|
Unterstützt Store-Forward-Modus und Cut-Through-Modus
|
|
IPv4/IPv6-Route
|
512/256
|
|
Paketpuffer
|
4MB
|
|
VLAN-ID
|
4K
|
|
Flash-Speicherkapazität
|
32M
|
|
Speicherkapazität
|
256MB
|
|
CPU
|
Single-Core 32-Bit 600MHz MIPS
|
|
Softwarespezifikation
|
|
Systemkonfiguration
|
Systemeinstellung
|
Softwareversion, CPU-Auslastung, Speicherauslastung anzeigen
|
|
Netzwerkeinstellungen
|
Geräteverwaltung Adresse konfigurieren
|
|
Benutzerkonfiguration
|
Benutzernamen und Passwort konfigurieren
|
|
Protokollkonfiguration
|
Protokolle anzeigen und herunterladen
|
|
TELNET-Konfiguration
|
TELNET-Dienste aktivieren, deaktivieren
|
|
HTTPS-Konfiguration
|
HTTP/HTTPS aktiviert, deaktiviert
|
|
Diagnosetest
|
PING,TRACEROUTE
|
|
Portkonfiguration
|
Physischer Port
|
Portrate, Flusskontrollmodus, maximale Frame-Länge konfigurieren
|
|
Storm-Unterdrückung
|
Broadcast-, unbekannte Multicast-, unbekannte Unicast-Rate konfigurieren
|
|
Leitungsrate
|
Konfigurationseintritts-, Austrittsrate, Burst-Rate
|
|
Port-Mirror
|
Unterstützt bis zu 4 Bildgruppen
|
|
Link-Aggregation
|
Unterstützt bis zu 16 statische LACP-Sätze, unterstützt dynamisches LACP
|
|
Port-Isolation
|
Unterstützt bis zu 8 Uplink-, Downlink-Isolationsgruppen
|
|
Port-Statistiken
|
|
|
Zwei-Ebenen-Konfiguration
|
VLAN-Konfiguration
|
Portmodus, PVID, Tag/Untag-Listenkonfiguration, VLAN erstellen
|
|
Mac-VLAN
|
|
|
Protokoll-VLAN
|
Unterstützung basierend auf ETHERII-, SNAP-, LLC-Frame-Typ-VLAN
|
|
Voice-VLAN
|
|
|
MAC-Konfiguration
|
Statische MAC-Konfiguration, dynamische MAC-Abfrage
|
|
MSTP-Konfiguration
|
Unterstützt STP-, RSTP-, MSTP-(802.1s)-Protokolle
|
|
IGMP-Snooping
|
Statische Multicast-Konfiguration
|
|
DHCP-Snooping
|
Unterstützt statische Bindung, ARP-Dynamikerkennung, IP-Quelladressenprüfung
|
|
ERPS-Ring-Konfiguration
|
|
|
GMRP-Konfiguration
|
|
|
Cybersicherheit
|
Zugriffskontrolle
|
Legen Sie die Zugriffsregeln für dieses Gerät fest
|
|
Anti-Angriffs-Einstellungen
|
PING-Nachrichten verwerfen, DOS-Angriff, CPU-Empfangspaketrater-Einstellung
|
|
ACL-Einstellungen
|
Basierend auf MAC- und IP-ACL-Konfiguration können Sie die ACL so konfigurieren, dass sie wirksam wird
|
|
Erweiterte Konfiguration
|
QOS-Einstellungen
|
Unterstützung SP-, WRR-, DRR-Scheduling-Konfiguration;
8 Sendewarteschlangen pro Port, die 802.1p 8 Prioritäten zuordnen;
Unterstützung der DSCP-Warteschlangen-Zuordnung;
|
|
LLDP-Einstellungen
|
|
|
SNMP-Einstellungen
|
Unterstützt SNMP v1, v2c, v3-Version
|
|
Systemwartung
|
Konfigurationsdateiverwaltung
|
Konfigurationsdateiansicht, Upload, Download
|
|
Konfiguration speichern
|
|
|
Gerät neu starten
|
|
|
Zurücksetzen
|
|
|
Online-Upgrade
|
|
|
Physikalische Eigenschaften
|
|
Abmessung (LxBxH)
|
440 mm * 285 mm * 44 mm
|
|
Stromversorgungseigenschaften
|
AC:90V～290V
|
|
Leistung
|
≤110W
|
|
Anzeigeleuchte
|
Stromanzeige, Systemanzeige, Verbindungs-/Sende- und Empfangsanweisungen
|
|
Umgebungstemperatur / Luftfeuchtigkeit
|
Betriebstemperatur: 0 °C ~ 50 °C (0 m ~ 1800 m) Lagertemperatur: -40 °C ~ +70 °C, relative Luftfeuchtigkeit: 5 % RH ~ 95 % RH, nicht kondensierend
|
L3 Managed Ethernet Fiber Switch Qualitätssicherung und Zertifikat
|
Garantie
|
3 Jahre
|
|
Zertifikate
|
ROHS
|
|
Europäische Gemeinschaft (CE) Elektromagnetische Verträglichkeitsrichtlinie: Dieses Gerät wurde getestet und entspricht den Schutzanforderungen der europäischen Emissionsnorm EN55022/EN60555-2 und der generischen europäischen Immunitätsnorm EN50082-1.
EMV:
EN55022(1988)/CISPR-22(1985), Klasse A EN60555-2(1995), Klasse A
EN60555-3
IEC1000-4-2(1995), 4K V CD, 8KV, AD
IEC1000-4-3(1995), 3V/m
IEC1000-4-4(1995), 1KV – (Stromleitung), 0,5KV – (Signalleitung)
|
|
Federal Communications Commission (FCC): Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein Computergerät der Klasse A gemäß Unterabschnitt J von Teil 15 der FCC-Bestimmungen, die dazu bestimmt sind, einen angemessenen Schutz vor solchen Störungen zu bieten, wenn es in einer kommerziellen Umgebung betrieben wird.
|
L3 Managed Ethernet Fiber Switch Bestellinformationen
|
Modell
|
Beschreibung
|
|
|
LNK-FS1602HC
|
L3 Managed Switch: 16x10G SFP+ optische Ports, 2x40G QSFP+ Port, 1xKonsolenport, 1x10/100/1000M RJ45 elektrischer Port, 1xOOB-Port
|
