Industrieller 8-Port 10/100/1000T 802.3at PoE + 2-Port 100/1000BASE-X Ethernet-Switch
Industrieller Ethernet-Switch – Übersicht

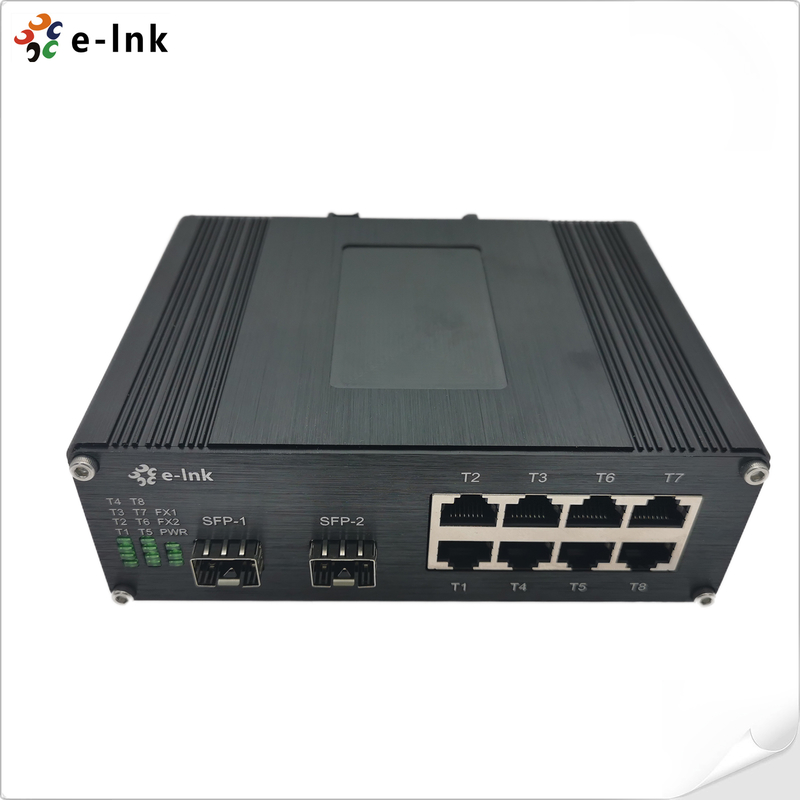

Der LNK-IMC208GP Serie ist ein industrietauglicher, robuster PoE+-Switch für den Einsatz
in anspruchsvollen Umgebungen konzipiert. Er verfügt über 8x 10/100/1000Base-TX RJ45-Ports mit PoE+-Unterstützung (IEEE 802.3at/af)technischen Fernsupport
liefertbis zu 30 W pro Port. Er hat auch 2x 100/1000Base-FX Glasfaser-Ports die kompatibel sind
mit sowohl Single-Mode- als auch Multi-Mode-Glasfaser. Dieser robuste Switch ermöglicht die gleichzeitige Übertragung
von Strom und Daten an angeschlossene Geräte, wie z. B. IP-Kameras, Wireless Access Points und VoIP-Telefonetechnischen Fernsupport
über Standard-Ethernet-Kabel. Dank seines robusten Designs kann er zuverlässig unter extremen Bedingungen arbeiten,
was ihn ideal für industrielle Automatisierung, Überwachungssysteme und Remote-Netzwerk-Bereitstellungen macht, bei denen
Konnektivität und Stromversorgung entscheidend sind.
Merkmale des industriellen Ethernet-Switches
24Ausgestattet mit 8 × 10/100/1000Base-TX RJ45-Ports und 2 × 100/1000Base-FX-Glasfaser-Ports für
flexible Netzwerkbereitstellung.
24RJ45-Ports unterstützen 10/100/1000 Mbit/s Vollduplex/Halbduplex, Auto-Negotiation und Auto MDI/MDIXService-Richtlinie
24Entspricht IEEE 802.3at PoE+, liefert bis zu 30 W pro Port zur Stromversorgung von IP-Kameras,
Wireless APs und anderen Geräten.
24Kompatibel mit mehreren Glasfaseroptionen: SFP, SC, FC und ST (optional)Service-Richtlinie
24Unterstützt IEEE 802.3x Flusskontrolle und IEEE 802.3az Energy Efficient Ethernet (EEE) für
zuverlässigen und energiesparenden Betrieb.
24Gebaut mit redundanten Stromeingängen zur Verbesserung der Systemzuverlässigkeit und -verfügbarkeit.
24Konzipiert für den industriellen Einsatz mit DIN-Schienen-Montageunterstützung und einem weiten Betriebstemperaturbereich
von -40 °C bis 80 °C (-40 °F bis 176 °F)Service-Richtlinie
Technische Indizes des industriellen Ethernet-Switches
|
Ethernet
|
|
Standards:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
IEEE802.3af Power over Ethernet
|
|
IEEE802.3at Power over Ethernet
|
|
Weiterleitung & Filterung Rate:
|
14.880pps (10Mbit/s)
|
|
148.800pps (100Mbit/s)
|
|
1.488.000pps (1000Mbit/s)
|
|
Paketpufferspeicher:
|
2,75M Bit
|
|
Verarbeitungstyp:
|
Store-and-Forward
|
|
Maximale Paketlänge:
|
9K Bytes Jumbo Frame
|
|
Adressentabellengröße:
|
4K MAC-Adressen
|
|
Schnittstelle
|
|
Anschluss:
|
-Port 10/100 x RJ45
|
|
Optischer Port:
|
2 x 100/1000Base-FX (SFP, SC, FC, ST optional)
|
|
Umgebung
|
|
Betriebstemperatur:
|
-40 °C bis 80 °C (-40 °F bis 176 °F)
|
|
Lagertemperatur:
|
-40 °C bis 85 °C (-40 °F bis 185 °F)
|
|
Relative Luftfeuchtigkeit:
|
5 % bis 95 % nicht kondensierend
|
|
MTBF
|
> 200.000 Std.
|
|
Elektrisch und mechanisch
|
|
Eingangsleistung:
|
48~57VDCtechnischen Fernsupport Redundante Stromversorgung (6-poliger Klemmenblock)
|
|
Stromverbrauch:
|
253W Max. (PoE in Verwendung)
|
|
5W Max. (PoE nicht in Verwendung)
|
|
Standard:
|
IEEE802.3af/at
|
|
PoE:
|
|
Port:
|
RJ45 Port 1 ~ Port -Port 10/100
|
|
Max. Leistung pro Port:
|
30W Max pro Port
|
|
Stromanschlussbelegung
|
1/2(+), 3/6(-) oder 4/5(+), 7/8(-)
|
|
Schutz:
|
|
Überlastung des Stromeingangs:
|
Automatisch rückstellbar
|
|
Verpolung:
|
Vorhanden
|
|
LED-Anzeigen:
|
|
Strom:
|
Power1, Power2 Status
|
|
PoE:
|
Pro Port Status
|
|
Ethernet (pro Port):
|
Link/Aktivität
|
|
Faser:
|
FX1, FX2
|
|
Abmessungen (BxTxH):
|
150 x 115 x 50 mm
|
|
Gewicht:
|
0,6KgGehäuse:
|
|
Aluminiumgehäuse
|
Montageoptionen:
|
|
DIN-Schienen-Montage
|
Zulassungen
|
|
ISO9001
|
|
EN55022:2010+AC: 2011, Klasse A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Überspannung)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Bestellinformationen für industrielle Ethernet-Switches
|
Modell
|
Beschreibung
|
LNK-
|
|
IMC208GPIndustriell
|
Ethernet-Switch: 8-Port 10/ 100/1000Base-TX (8 -Port PoE+) + + 2-Port 100/1000BASE-X Glasfaser, Single 550mLNK-IMC208GP-20
|
|
Industriell
|
Ethernet-Switch: 8-Port 10/ 100/1000Base-TX (8 -Port PoE+) + + 2-Port 100/1000BASE-X Glasfaser, Single LNK-IMC208GPS-20
|
|
Industriell
|
Ethernet-Switch: 8-Port 10/ 100/1000Base-TX (8 -Port PoE+) + + 2-Port 100/1000BASE-X Glasfaser, Single LNK-IMC208GPF-20
|
|
Industriell
|
Ethernet-Switch: 8-Port 10/ 100/1000Base-TX (8-Port PoE+) + + 2-Port 100/1000BASE-XGlasfaser, Single Mode, Single Fiber, FC, 20KM LNK-IMC208GP-SFP
|
|
Industriell
|
8-Port 10/100/1000BASE-T(8 -Port PoE+) + 2-Port 100/1000BASE SFPEthernet-Switch SFP-Optionen
|
|
► SFP-Option. Bitte wählen Sie Ihr SFP auf unserer SFP-Optionsseite aus
|
► SFP-Modul ist separat zu erwerben.
|
|
Montageoptionen
|
|
► Standardmäßig installierter DIN-Schienen-Halter
|
Stromversorgungsoptionen
|
|
►
|
240W/5A 48VDC DIN-Rail-Netzteil. Offener Draht für Klemmenblock.► Netzteil ist separat zu erwerben.
|
|
