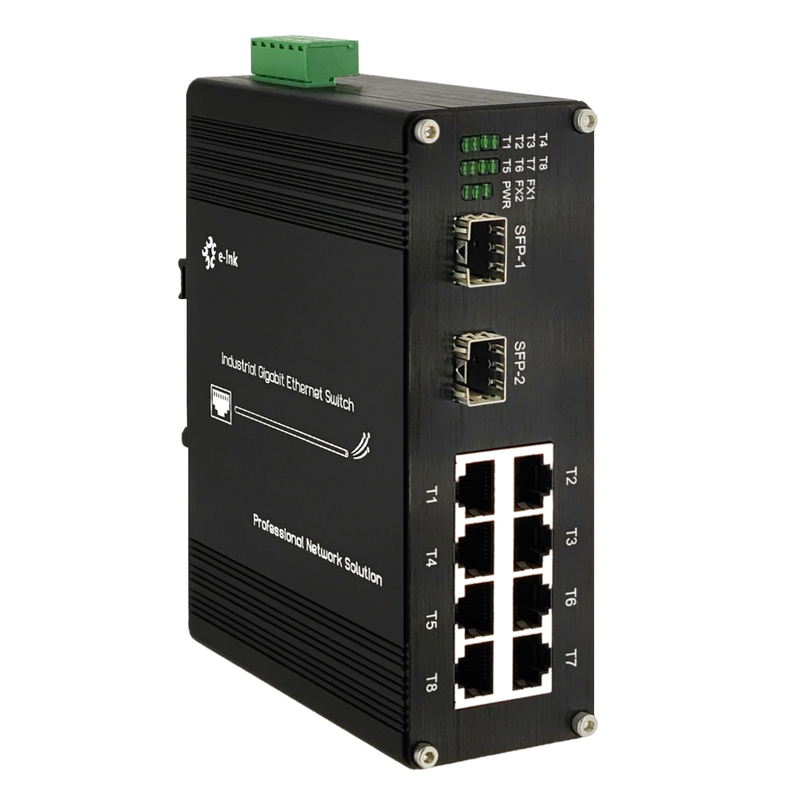

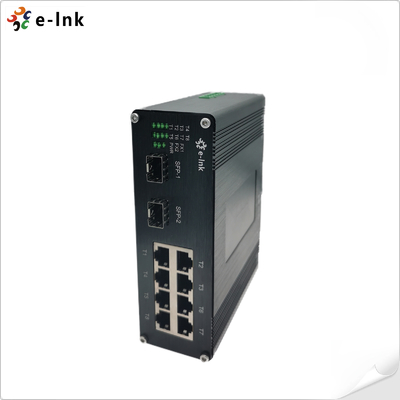

Industrial 8-Port 10/100/1000T 802.3BT poe + 2-port100/1000Base-X Ethernet Switch
Industrial Ethernet Switch -Übersicht
DerLNK-IMC208GP90Serie ist einHärtungspoe ++ Switch in Industriequalitätentworfen
Für extreme Umgebungsanwendungen. Mit 8 × 10/100/1000Base-TX RJ45-Ports
mit hoher LeistungPoe ++ (IEEE 802.3BT) UnterstützungLiefern Sie bis zu 90 W pro Port plus
2× 100/1000Base-FX-Glasfaseranschlüssekompatibel mit Einzelmodus- und Multi-Mode-Faser.
Dieser robuste Switch bietet eine gleichzeitige Lieferung und Datenübertragung mit hoher Leistung und Datenübertragung
an krafthungrige Geräte wie PTZ-Kameras, WLAN 6-Zugangspunkte und Industriegeräte
über Standard -Ethernet -Kabel. Sein gehärtetes Design sorgt für einen zuverlässigen Betrieb in breitem Betrieb
Temperaturbereiche(-40 ° C bis 75 ° C)mit DIN-RAIL-Montage, IP30-Schutz und Überspannungsschutz,
Es ist ideal für industrielle Automatisierung, Smart City -Infrastruktur und Fernüberwachungssysteme
wo sowohl Hochleistungskonnektivität als auch Netzwerkzuverlässigkeit von entscheidender Bedeutung sind.
Funktionen für industrielle Ethernet -Switchfunktionen
►Merkmale8 × 10/100/1000Base-TX RJ45-PortsUnd2 × 100/1000Base-FX-FaseranschlüsseFür eine flexible Netzwerkbereitstellung.
►RJ45 Ports Support10/100/1000 Mbit/s Voll/Halb-Duplex, Auto-Negotiation und Auto MDI/Mdix.
►EntsprichtIEEE 802.3BT Poebis zu90 W pro Portmit aTotal Poe Power Budget von 360WAnwesend
Ideal für die Leistung von PTZ-Kameras, drahtlosen Zugangspunkten, VoIP-Telefonen und anderen Hochleistungsgeräten.
►Unterstützt mehrere Faseroptionen:SFP, SC, FC und ST (optional).
►Sorgt für eine zuverlässige Leistung mitIEEE 802.3x FlussregelungUndIEEE 802.3Az Energyeffizientes Ethernet (EEE).
►Ausgestattet mitredundante LeistungseingängeFür verbesserte Systemzuverlässigkeit.
►Entwickelt für industrielle Umgebungen mitDIN-Rail Monting Supportund abreite Betriebstemperatur
Bereich von -40 ° C bis 80 ° C (-40 ° F bis 176 ° F).
Technische Indizes für industrielle Ethernet -Switch -Indexe
|
Ethernet
|
|
Standards:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3U 100BASE-TX/FX
|
|
IEEE802.3AB 1000BASE-T
|
|
IEEE802.3Z 1000BASE-X
|
|
IEEE 802.3Az Energyeffizientes Ethernet (EEE)
|
|
IEEE802.3AF Strom über Ethernet
|
|
IEEE802.3AT Strom über Ethernet versorgen
|
|
Nach vorne&Filtering Rate:
|
14.880 Seiten (10 Mbit / s)
|
|
148.800 Seiten (100 Mbit / s)
|
|
1.488.000 Seiten (1000 Mbit / s)
|
|
Paketpufferspeicher:
|
2.75M -Bits
|
|
Verarbeitungstyp:
|
Lager und vorwärts
|
|
Maxe Paketlänge:
|
9k Bytes Jumbo Frame
|
|
Adresstabellengröße:
|
4k MAC -Adressen
|
|
Schnittstelle
|
|
Anschluss:
|
8 X RJ45
|
|
Optischer Port:
|
2 X100/1000Base-FX (SFP, SC, FC, ST optional)
|
|
Umwelt
|
|
Betriebstemperatur:
|
-40 ° C bis 80 ° C (-40 ° F bis 176 ° F)
|
|
Lagertemperatur:
|
-40 ° C bis 85 ° C (-40 ° F bis 185 ° F)
|
|
Relative Luftfeuchtigkeit:
|
5% bis 95% nicht kondensieren
|
|
MTBF
|
> 200.000 Stunden
|
|
Elektrisch und mechanisch
|
|
Eingabemittel:
|
48~ 57VDCAnwesend Redundante Leistung (6-polige Klemmenblock)
|
|
Stromverbrauch:
|
360W Max. (POE in Gebrauch)
|
|
5W Max. (Poe nicht verwendet)
|
|
Standard:
|
IEEE802.3Af/at/bt
|
|
Poe:
|
|
Hafen:
|
RJ45 Port 1 ~ Port8
|
|
Max. Strom pro Port:
|
90W max pro Port
|
|
Power Pin -Zuordnung
|
1/2 (+), 3/6 (-) oder 4/5 (+), 7/8 (-)
|
|
Schutz:
|
|
Überlastung der Eingabe in Eingabe:
|
Automatisch neu settierbar
|
|
Reverse Polarity:
|
Gegenwärtig
|
|
LED -Indikatoren:
|
|
Leistung:
|
Power1, Power2 Status
|
|
Poe:
|
Pro Portstatus
|
|
Ethernet (pro Port):
|
Link/Aktivität
|
|
Faser:
|
FX1, FX2
|
|
Dimensionen (WXDXH):
|
150 X115 X50 mm
|
|
Gewicht:
|
0.6Kg
|
|
Gehäuse:
|
Aluminium -Fall
|
|
Montageoptionen:
|
DIN-RAIL-Halterung
|
|
Regulatorische Zulassungen
|
|
ISO9001
|
|
EN55022: 2010+AC: 2011, Klasse A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024: 2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Industrielle Ethernet -Switch -Bestellinformationen
|
Modell
|
Beschreibung
|
|
Lnk-IMC208GP90
|
Industriell Ethernet-Switch: 8-Port 10/100/1000Basistx (8-Port Poe++) + 2-Port 100/1000Base-X Faser, Multimode, Dualfaser, SC, SC,550 m
|
|
LNK-IMC208GP90-20
|
Industriell Ethernet-Switch: 8-Port 10/100/1000Basistx (8-Port Poe++) + 2-Port 100/1000Base-X Faser, Einzelmodus, Dualfaser, SC, 20 km
|
|
LNK-IMC208GPS90-20
|
Industriell Ethernet-Switch: 8-Port 10/100/1000Basistx (8-Port Poe++) + 2-Port 100/1000Base-X Faser, Einzelmodus, Einzelfaser, SC, 20 km
|
|
LNK-IMC208GPF90-20
|
Industriell Ethernet-Switch: 8-Port 10/100/1000Basistx(8-Port Poe++)+ 2-Port 100/1000Base-X Faser, Single Modus, Einzelfaser, FC, 20 km
|
|
LNK-IMC208GP90-SFP
|
Industriell8-Port 10/100/1000Basist (8-Port Poe++) +2-Port 100/1000Base SFP Ethernet -Switch
|
|
SFP -Optionen
|
► SFP -Option. Bitte wählen Sie Ihre SFP auf unserer Seite mit SFP -Optionen aus
|
|
► Das SFP -Modul ist separat zu erworben.
|
|
Montageoptionen
|
► Standard-Din-Rail-Klammer installiert
|
|
Stromversorgungsoptionen
|
►480W/10Ein 48VDC-DIN-RAIL-Netzteil. Öffnen Sie den Draht für den Klemmenblock.
|
|
► Die Stromversorgung ist separat zu erworben.
|
