8Ch 5MP HD- Das Video. 4-in-1-Fiber-Videokonverter

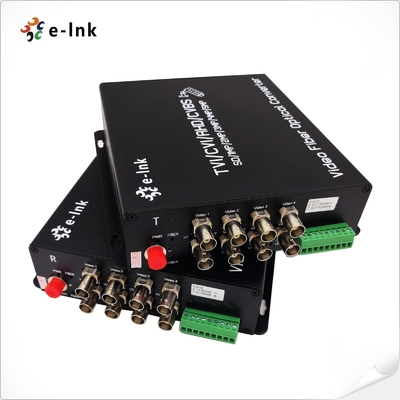

Übersicht über den HD-Video-Faser-Konverter
DieE-Link 8-Kanal 4-in-1 Videofaserwandlerverwendet fortgeschrittenes unkomprimiertes HD-Video
und Hochgeschwindigkeitsoptische Übertragungstechnologie zur Umwandlung von AHD-, HD-CVI-, HD-TVI- oder CVBS-Analog
In diesem Zusammenhang ist es wichtig, daß die Kommission in ihrem Vorschlag für eine Richtlinie über diep bis 120 kmIch bin fertig.
Diese hohe Dichtelösung kann acht Kanäle von Video gleichzeitig übertragen, während
UnterstützungAuflösungen von bis zu 5 MP.entworfen für den vollständigen Plug-and-Play-Betrieb, erfordert
keine elektronischen oder optischen Einstellungen und eine intuitive Überwachung des LED-Zustands.
Es ist eine vielseitige, zuverlässige, hohe Kapazität Lösung für anspruchsvolle
Überwachungs-, Sicherheits- und Rundfunkanwendungen.
Eigenschaften des HD-Video-Fiber-Konverters
- Nicht komprimierende Übertragung:Nutzt eine nicht komprimierte Codierungstechnologie, um hochfideles Video ohne Qualitätsverlust zu liefern.
- Automatische Formaterkennung:Identifiziert automatisch das Eingabevideoformat für eine nahtlose Kompatibilität.
- All-in-One-Faserübertragung:Unterstützt die gleichzeitige Übertragung von AHD-, HDCVI-, HD-TVI- oder CVBS-Videosignalen zusammen mit PTZ-Steuerungsdaten (RS485) über ein einziges Glasfaserkabel.
- Unterstützung der breiten Kamera:Kompatibel mit 5MP, 4MP, 3MP, 1080P und 720P Kameras.
- LED-Zustandsanzeiger:Eingebettete LEDs liefern Echtzeitstatus der Betriebsarten und Signalaktivität.
- Industrielle Konstruktion:Konzipiert für stabile Leistung in rauen Umgebungen.
- Einfacher Einsatz:Das Plug-and-Play-Design ermöglicht eine schnelle und mühelose Installation.
- Breiter Betriebstemperaturbereich:Zuverlässiger Betrieb von ∼15 °C bis +65 °C.
Technische Indizes für HD-Video-Faserkonverter
|
Glasfaser
|
|
Wellenlänge
|
WDM:1310nm/1550nm
|
|
Ausgangsleistung
|
-8 bis 3 dBm
|
|
Glasfaser
|
50/125u Multimode,62.5/125u Multimode,9/125u Einzelmodus
|
|
Rx-Empfindlichkeit
|
-26 dBm
|
|
Optischer Stecker
|
FC (Standard), ST oder SC (optional)
|
|
Übertragungsdistanz
|
0~550M (MM) / 0~80KM (SM) (Standarddistanz ist 20Km)
|
|
Video
|
|
Anzahl der Kanäle
|
8
|
|
Eingangs-/Ausgangsimpedanz
|
75 Ohm (Ungleichgewicht)
|
|
Standard-Videoeingangs-/Ausgangsspannung
|
1.0Vp-p
|
|
Video-Bandbreite
|
50 MHz
|
|
Probenahmebandbreite
|
8 Bit
|
|
Probenahmehäufigkeit
|
108 MHz
|
|
Signal-Lärm-Verhältnis
|
> 67 dB
|
|
Aufstiegs- und Niedergangszeiten
|
< 0,8 ns
|
|
Optische Signal-Intrinsic Jitter
|
< 0,2 IU
|
|
Differenzielle Gewinne
|
<±10,5%
|
|
Differentielle Phase
|
<±1- Nein.
|
|
Verbindungsstück
|
BNC
|
|
Unterstützendes Video
|
5MP 4MP 3MP 1080P 720P Kamera
|
|
PTZ-Daten
|
|
Protokoll
|
Standardeinstellung: RS485 (RS232/RS422 Optional)
|
|
Anzahl der Kanäle
|
1
|
|
Verbindungsstück
|
3pins Endgerät
|
|
Datenrate
|
0-200Kbps
|
|
Anweisungen
|
Standard:Simplex von Rx bis Tx (BIDI-Duplex ist optional)
|
|
Umwelt
|
|
Betriebstemperatur:
|
-15°C bis65°C (5°F bis 149°F)
|
|
Speichertemperatur:
|
-40°C bis 85°C (-40°F bis 185°F)
|
|
Relative Luftfeuchtigkeit
|
5% bis 95% nicht kondensierbar
|
|
MTBF
|
>100,000 Stunden
|
|
Elektrische und mechanische Maschinen
|
|
Eingangsleistung:
|
Dies ist der Fall.
|
|
Stromverbrauch:
|
≤6W
|
|
LED-Anzeiger:
|
|
Fasern
|
Fasern Status
|
|
Video
|
LED1, LED2, LED3, LED4
|
|
Daten
|
Status der Daten
|
|
PWR
|
Leistungsstatus
|
|
Abmessungen ((WxDxH):
|
167 x172 x45 mm
|
|
Gewicht:
|
2.5Weigerung
|
|
Gehäuse:
|
Metallgehäuse
|
|
Montagemöglichkeiten:
|
mit einer Breite von nicht mehr als 20 mm/Rack-Mount
|
|
Zulassungen nach Vorschriften
|
|
Einheitliche Prüfverfahren
|
|
CE, RoHS und FCC
|
Bestellinformationen für HD-Video-Faserkonverter
|
Modell
|
Einzelheiten
|
|
LNK-5MP-8V-20
|
8-Ch HD-AHD/CVI/TVI/CVBS-Video (5MP 4MP 3MP 1080P 720P Kamera), 20 km, Einzelmodus Einzelfaser, FC, einschließlich 1 Sender & 1 Empfänger, verwendet von Paaren
|
|
LNK-5MP-8V-20R
|
8-Ch HD-AHD/CVI/TVI/CVBS-Video (5MP 4MP 3MP 1080P 720P Kamera) + 1-Ch Rückwärtsdaten RS485 (für PTZ-Kameras), 20 km, Single-Mode Single-Fiber, FC, einschließlich 1 Sender & 1 Empfänger, verwendet von Paaren
|
Anwendungen für HD-Video-Faser-Konverter
Nachverkaufs- und Gewährleistungspolitik
Es besteht ausOnline-KundendienstundTelefonische Kundenbetreuung, sofernProduktberatung,
Ferntechnische Unterstützung,Wartungs- und Abnahmeleistungen.
Dienstleistungspolitik: Drei Monate Ersatz und drei Jahre Garantie.
Ersatz: Innerhalb von drei Monaten nach dem Kauf einer Reihe von Produkten, nach Prüfung des Produktversagens
Der Käufer kann die Kosten für die Verarbeitung von Schäden durch Techniker und vom Menschen verursachte Schäden, die durch nicht natürliche Katastrophen verursacht werden, unmittelbar
Sie gehen zum Einkaufspunkt, um die gleiche Art von Produkten zu ersetzen.
Wenn bei der Produktprüfung keine Probleme auftreten, wird die ursprüngliche Probe zurückgegeben.
Gewährleistung: Schäden durch Menschen verursacht durch nicht-natürliche Katastrophen, die kostenlose Garantiezeit unserer Firma beträgt 1 Jahr.
[Die folgenden Umstände fallen nicht in den Anwendungsbereich des Ersatzes und der kostenlosen Wartung]
1.Schäden, die durch Betrieb und Wartung verursacht werden, die nicht gemäß den Anweisungen in der Produktanleitung erfolgen.
2.Schäden durch menschliche Faktoren wie unangemessene Spannung, Wasserzufuhr und Bruch.
3.Schäden an Produkten, die durch Naturkatastrophen wie Blitz, Erdbeben, Brände usw. verursacht werden
3.Unautorisierte Änderung der eingebundenen Einstellungen oder Reparatur ohne Genehmigung der Firma.
4.Produkte, die nicht kostenlos gewartet werden können.
5- Schäden, die durch den Transport, das Be- und Entladen während der Reparaturen verursacht werden, die von den Kunden geschickt werden.
6.Der Produktbarcode oder das Produktmodell auf der Produktgarantiekarte entspricht nicht dem Produkt selbst.
7- Ausfälle oder Schäden, die durch andere Probleme außerhalb des Produkts wie Design, Technologie, Herstellung und Qualität verursacht werden.
