16Ch 5MP HD-Video 4-in-1 Video-Glasfaser-Konverter
HD-Video-Glasfaser-Konverter Übersicht

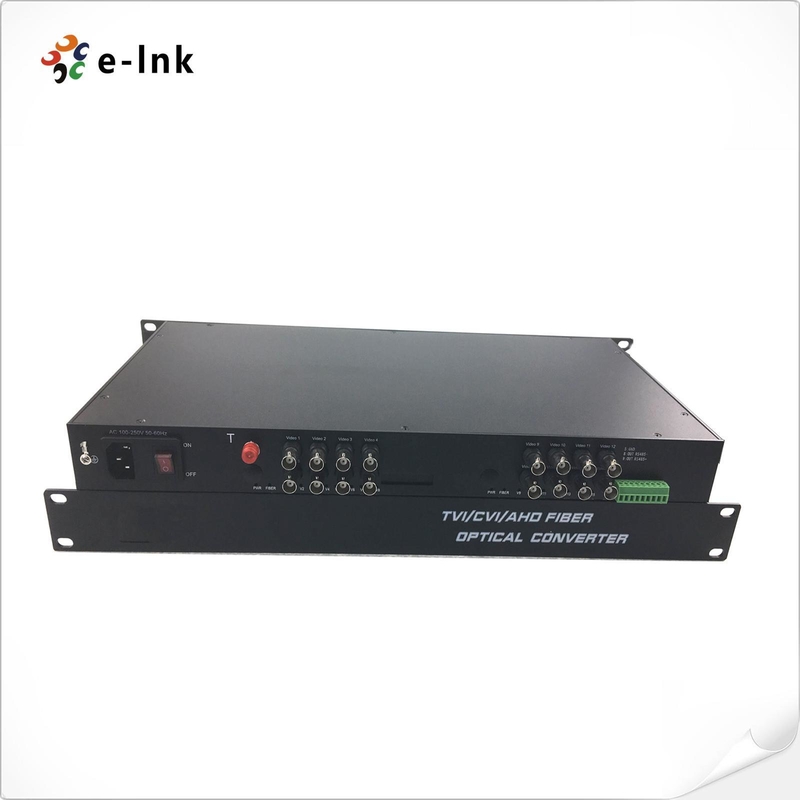

Der E-Link 16-Kanal 4-in-1 Video-Glasfaser-Konverter steht an der Spitze der High-Density-Video-
Übertragungstechnologie. Dieses fortschrittliche System wandelt AHD-, HD-CVI-, HD-TVI- oder CVBS-Analogsignale
in optische Signale um und ermöglicht so eine außergewöhnliche Langstreckenübertragung vonbis zu 120 kmüber
eine einzige Faser. Durch den Einsatz unkomprimierter HD-Videotechnologie können sechzehn Videokanäle
gleichzeitig übertragen werden, währendAuflösungen von bis zu 5MPunterstützt werden. Sein vollständig Plug-and-Play-Design macht
jegliche elektronischen oder optischen Anpassungen überflüssig und bietet eine umfassende LED-Statusüberwachung
für alle Kanäle. Mit sowohl Standalone- als auch Rack-Mount-Installationsoptionen ist diese Lösung in Unternehmensqualität
ideal für groß angelegte Überwachungssysteme, Rundfunkanlagen und Sicherheitsanwendungen, die
eine erhebliche Videokanal-Kapazität erfordern.
HD-Video-Glasfaser-Konverter Eigenschaften
-
Nicht-Komprimierungs-Codierung: Behält die ursprüngliche Videoqualität ohne Verluste bei.
-
Automatische Videoerkennung: Erkennt automatisch verschiedene Videoeingangsformate.
-
Multi-Signal über Glasfaser: Unterstützt die gleichzeitige Übertragung von AHD-, HDCVI-, HD-TVI- oder CVBS-Videosignalen mit PTZ-Steuerdaten (RS485) über ein einziges Glasfaserkabel.
-
Breite Kamera-Kompatibilität: Funktioniert mit 5MP-, 4MP-, 3MP-, 1080P- und 720P-Kameras.
-
LED-Anzeigen: Bieten eine klare Statusüberwachung der Funktionsmodi.
-
Industrielle Zuverlässigkeit: Entwickelt für einen stabilen Betrieb in anspruchsvollen Umgebungen.
-
Plug-and-Play-Installation: Einfache Einrichtung ohne Konfiguration erforderlich.
-
Breiter Betriebstemperaturbereich: Zuverlässige Leistung von –15°C bis +65°C.
HD-Video-Glasfaser-Konverter Technische Indizes
|
Glasfaser
|
|
Wellenlänge
|
WDM:1310nm/1550nm
|
|
Ausgangsleistung
|
-8~3dBm
|
|
Glasfaser
|
50/125u Multimode,62,5/125u Multimode,9/125u Singlemode
|
|
Rx-Empfindlichkeit
|
-26dBm
|
|
Optischer Stecker
|
FC (Standard), ST oder SC (optional)
|
|
Übertragungsdistanz
|
0~550M (MM) / 0~80KM (SM) (Standarddistanz ist 20Km)
|
|
Video
|
|
Anzahl der Kanäle
|
16
|
|
Eingangs-/Ausgangsimpedanz
|
75 Ohm (unsymmetrisch)
|
|
Standard-Videoeingangs-/ausgangsspannung
|
1,0 Vp-p
|
|
Videobandbreite
|
50MHz
|
|
Abtastbandbreite
|
8 Bit
|
|
Abtastfrequenz
|
108MHz
|
|
Signal-Rausch-Verhältnis
|
>67dB
|
|
Anstiegs- und Abfallzeit
|
<0,8 ns
|
|
Eigenschwingen des optischen Signals
|
<0,2 UI
|
|
Differenzielle Verstärkung
|
< ±1,5%
|
|
Differenzielle Phase
|
< ±1°
|
|
Anschluss
|
BNC
|
|
Unterstützung von Video
|
5MP 4MP 3MP 1080P 720P Kamera
|
|
PTZ-Daten
|
|
Protokoll
|
Standard: RS485 (RS232/RS422 Optional)
|
|
Anzahl der Kanäle
|
1
|
|
Anschluss
|
3-polige Klemmenblöcke
|
|
Datenrate
|
0-200 kbit/s
|
|
Richtungen
|
Standard: Simplex von Rx zu Tx (BIDI-Duplex optional)
|
|
Umgebung
|
|
Betriebstemperatur:
|
-15°C bis 65°C (5°F bis 149°F)
|
|
Lagertemperatur:
|
-40°C bis 85°C (-40°F bis 185°F)
|
|
Relative Luftfeuchtigkeit:
|
5 % bis 95 % nicht kondensierend
|
|
MTBF
|
> 100.000 Std.
|
|
Elektrisch und mechanisch
|
|
Eingangsleistung:
|
DC5V 2A
|
|
Stromverbrauch:
|
≤6W
|
|
LED-Anzeigen:
|
|
Faser
|
Faser Status
|
|
Video
|
LED1, LED2, LED3, LED4
|
|
Daten
|
Datenstatus
|
|
PWR
|
Stromstatus
|
|
Abmessungen (BxTxH):
|
19” 1U-Chassis
482 x 220 x 44 mm
|
|
Gewicht:
|
7Kg
|
|
Gehäuse:
|
Metallgehäuse
|
|
Montageoptionen:
|
Wandmontage/Rackmontage
|
|
Zulassungen
|
|
ISO9001
|
|
CE, RoHS und FCC
|
HD-Video-Glasfaser-Konverter Bestellinformationen
|
Modell
|
Details
|
|
LNK-5MP-16V-20
|
16-Kanal HD-AHD/CVI/TVI/CVBS-Video (5MP 4MP 3MP 1080P 720P Kamera), 20 km, Singlemode-Singlefaser, FC, einschließlich 1 Sender & 1 Empfänger, paarweise verwendet
|
|
LNK-5MP-16V-20R
|
16-Kanal HD-AHD/CVI/TVI/CVBS-Video (5MP 4MP 3MP 1080P 720P Kamera ) + 1-Kanal Rückwärtsdaten RS485 (für PTZ-Kameras), 20 km, Singlemode-Singlefaser, FC, einschließlich 1 Sender & 1 Empfänger, paarweise verwendet
|
