Produktdetails:
Zahlung und Versand AGB:
|
Schnittstelle: | Doppelterminalblock | Videoschnittstelle: | BNC |
---|---|---|---|
Baudrate: | 300-57600bit / s | Stromversorgung: | DC12V/1A |
Abmessungen: | 158*124*39mm | Videoeingangsamplitude: | 0,8-1,5 VPP |

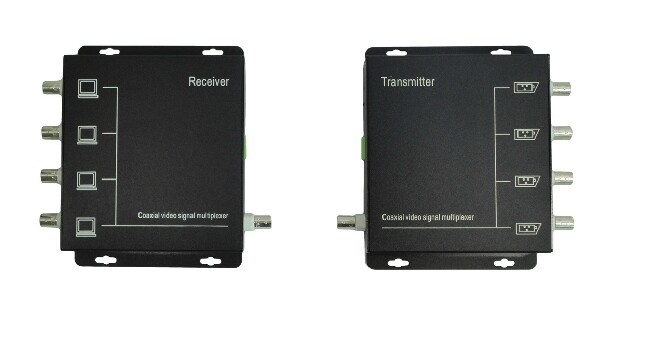

4-Kanal-Video-Multiplexer für 1 Koaxialkabel
4-Kanal-Video-Multiplexer für 1 Koaxialkabel Übersicht
Der E-link LNK-MV Serie Video-Multiplexer ist eine effiziente und kostengünstige Lösung für moderne
Überwachungssysteme. Dieses innovative System kombiniert einen Sender und Empfänger, um 4 Kanäle
von Videosignalen von Kameras zusammen mit RS485-Rücksteuerdaten, die gleichzeitig übertragen werden
über ein einziges Koaxialkabel. Die Eliminierung der Notwendigkeit für separate Datenkabel reduziert die Installationszeit
und Materialkosten erheblich. Dieser Multiplexer ist für die Langstreckenübertragung und stabile Übertragung ausgelegt,
Gewährleistung von hochwertigem Video und zuverlässiger PTZ-Steuerung für Ihr CCTV-Setup.
4-Kanal-Video-Multiplexer für 1 Koaxialkabel Merkmale
►Unterstützt 4-Kanal-Videosignalübertragung für Kameras über ein einziges Koaxialkabel
►Kompaktes Design, ideal für Projekte mit begrenztem Installationsraum
►Ermöglicht Langstreckenübertragung bis zu 500 m
►Verwendet Frequenzmultiplexing (FDM) für die Echtzeitübertragung von Video und Daten mit High-Definition-Bildern ohne Verzögerung
►Benötigt nur ein Koaxialkabel, wodurch zusätzliche Verkabelung überflüssig wird und die Infrastrukturkosten um 25–30 %
►Gewährleistet hochwertige Videoleistung mit starker Entstörungsfähigkeit
►Einfache Installation mit Standard-BNC-Kabelanschluss
4-Kanal-Video-Multiplexer für 1 Koaxialkabel Technische Indizes
Sender |
||||||
|
VIDEO 1 |
VIDEO 2 |
VIDEO 3 |
VIDEO 4 |
VIDEO 5 |
VIDEO 6 |
Mittenfrequenz |
|
46 MHz |
38 MHz |
30 MHz |
30 MHz |
30 MHz |
Signalausgangsintensität |
105 dB |
105 dB |
103 dB |
102 dB |
102 dB |
102 dB |
Video-Eingangsimpedanz |
75 Ohm (Unsymmetrisch) |
|||||
Video-Eingangsamplitude |
0,8-1,5 VPP |
|||||
Video-kompatibles Format |
PAL, NTSC |
|||||
Video-Schnittstelle |
BNC |
|||||
2-62-2- |
8 MHz |
|||||
Stromversorgung |
DC12V/1A |
|||||
Empfänger |
||||||
Signalausgangsamplitude |
0,9-1,1 VPP |
|||||
Ausgangspolarität |
Positiv |
|||||
Ausgangsimpedanz |
75 (Unsymmetrisch) |
|||||
Video-Schnittstelle |
BNC |
|||||
Stromversorgung |
DC12V/1A |
|||||
RS485-Ausgangsparameter (Umschaltung mit VIDEO 1) |
||||||
Anzahl der unterstützten Knoten |
10 |
|||||
Baudrate |
300-57600 bps |
|||||
|
Doppelklemmenblock |
|||||
Abmessung |
158*124*39mm |
4-Kanal-Video-Multiplexer für 1 Koaxialkabel Bestellinformationen
LNK-MV201 |
2-Kanal-Videokonverter-Sender und -Empfänger für Kameras über ein Koaxialkabel |
LNK-MV401 |
4-Kanal-Videokonverter-Sender und -Empfänger für Kameras über ein Koaxialkabel |
Kundendienst- und Garantiebedingungen
Es besteht aus Online-Kundenservice und telefonischer Kundenservice, Bereitstellung von Produktberatung,
technischer Fernsupport, Wartungs- und Abnahmedienste.
Service-Richtlinie: Dreimonatiger Ersatz und dreijährige Garantie.
Ersatz: Innerhalb von drei Monaten nach dem Kauf einer Produktreihe, nach der Prüfung des Produktausfalls
durch Techniker und durch nicht-natürliche Katastrophen verursachte Schäden, kann der Käufer direkt
zur Verkaufsstelle gehen, um die gleiche Art von Produkten zu ersetzen. Oder ein Produkt mit vergleichbarer Leistung.
Wenn bei der Produktprüfung keine Probleme auftreten, wird das Originalmuster zurückgegeben.
Garantie: Durch nicht-natürliche Katastrophen verursachte Schäden, beträgt die kostenlose Garantiezeit unseres Unternehmens 1 Jahr.
[Die folgenden Umstände fallen nicht in den Bereich des Ersatzes und der kostenlosen Wartung]
1. Schäden, die durch Bedienung und Wartung entstehen, die nicht den Anweisungen in der Produktanleitung entsprechen.
2. Schäden, die durch menschliche Faktoren verursacht werden, wie z. B. falsche Spannungseingabe, Wassereintritt und Bruch.
3. Schäden an Produkten, die durch Naturkatastrophen wie Blitze, Erdbeben, Brände usw. verursacht werden.
3. Unbefugte Änderung der inhärenten Einstellungen oder Reparatur ohne Genehmigung des Unternehmens.
4. Produkte, die über den Umfang der kostenlosen Wartung hinausgehen.
5. Schäden, die durch Transport, Be- und Entladen während der von Kunden gesendeten Reparaturen verursacht werden.
6. Der Produktbarcode oder das Modell auf der Produktgarantiekarte stimmt nicht mit dem Produkt selbst überein.
7. Ausfall oder Beschädigung, die durch andere Nicht-Produktprobleme wie Design, Technologie, Herstellung und Qualität verursacht werden.
