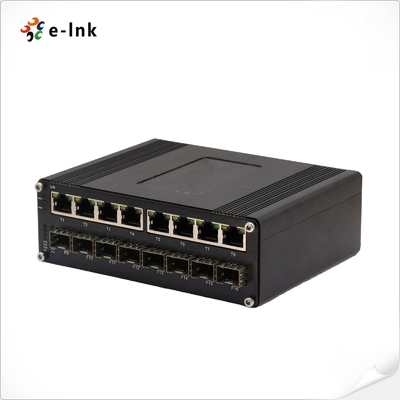

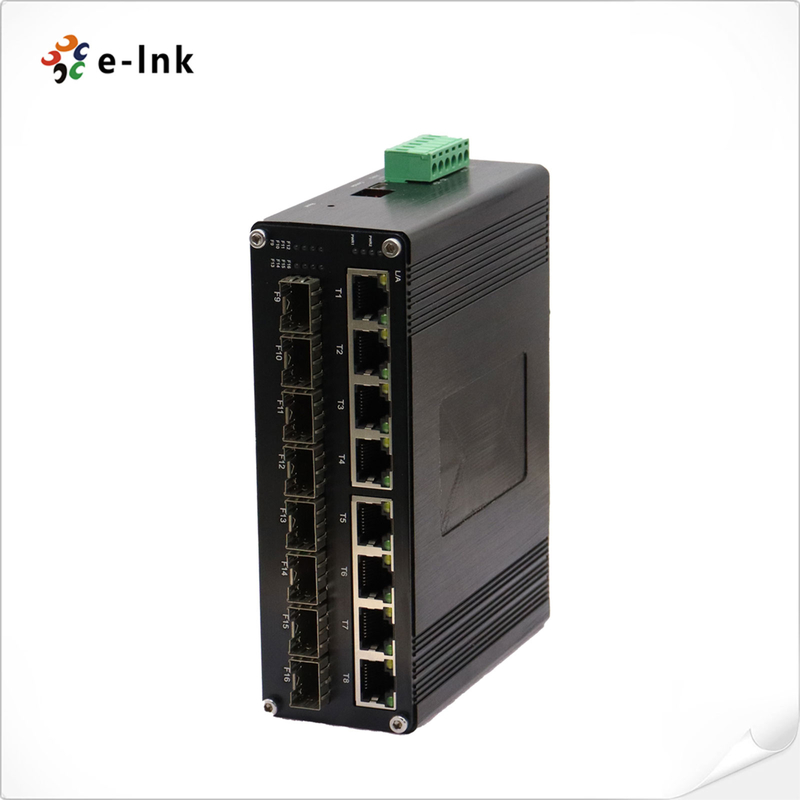

Industrie L2+ 8-Port 10/100/1000T +8- Port 1000X SFPVerwalteter Ethernet-Switch
Übersicht über den Ethernet-Schalter für industrielle Anwendungen
DieLNK-IMC808GMDie Serie ist eine robuste,L2+ verwalteter Ethernet-Switchmit 8x 10/100/1000Base-T RJ45
Die Serie ist für raue Umgebungen konzipiert und gewährleistet eine hohe Zuverlässigkeit.
und nahtlose Integration mitIP-Kameras und WAPsEs bietet auch eine flexible Glasfaserkonnektivität.
(Single-Mode und Multi-Mode) ideal für die Erweiterung von Netzen zwischen entfernten Standorten
und bietet eine erweiterte Verwaltung und Plug-and-Play-Einführung.
Eigenschaften des industriellen Ethernet-Switches
- Ich weiß.Unterstützt8×10/100/1000Base-T RJ45Häfen +8 × 1000Base-X SFPSpielautomaten
- Ich weiß.Unterstützung von RJ45-Ports10/100/1000Mbps Voll/Halbduplex, automatische Verhandlung und Auto MDI/MDIX
- Ich weiß.USB-C-Verwaltungsportfür eine einfache Konfiguration, so dass kein serieller RS232-Zugriff erforderlich ist
- Ich weiß.Unterstützt9K Jumbo Framesfür eine verbesserte Effizienz der Datenübertragung
- Ich weiß.Konform mitIEEE 802.3az Energieeffizientes Ethernet
- Ich weiß.GewaltigGehäuse aus Aluminium mit IP40-Klassefür die Langlebigkeit
- Ich weiß.FlexibelEinrichtung der DIN-Schienefür Industrieumgebungen
- Ich weiß.Breiter Betriebstemperaturbereich:-40°C bis 80°C (-40°F bis 176°F)
Technische Indizes für industrielle verwaltete Ethernet-Schalter
|
Ethernet
|
|
Standards:
|
IEEE802.3 10BASE-T
|
|
Einheitliche Datenbank für die Bereitstellung von Daten zur Datenverarbeitung
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
Ich habe eine IEEE802.3p Qualitätssicherung
|
|
IEEE802.1d Spannbaum
|
|
Vorwärts&FilterSchlechte Zinssatz:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Paketpufferspeicher:
|
2.75M-Bits
|
|
Verarbeitungsart:
|
Aufbewahrung und Weitergabe
|
|
Bandbreite der Hintergrundfläche
|
64Gbit/s
|
|
Maximale Paketlänge:
|
16K Bytes Jumbo-Frame
|
|
Adresstabellgröße:
|
16K MAC-Adressen
|
|
Schnittstelle
|
|
Anschluss:
|
8 x RJ45
|
|
Optischer Port:
|
8 x 1000Basis-X SFP
|
|
USB-Stick- Was ist los?
|
1 x USB-C (für das Management)
|
|
RS485-Serienschnittstelle (optional)
|
|
Physische Schnittstelle
|
Industriestandard 3-Pin-Schraubterminal
|
|
Datentyp
|
1Ch RS485 Bidirektion
|
|
RS-485-Signale
|
Daten+, Daten-, GND
|
|
Abstand der Serienanschlussleitung (Kupfer)
|
1000 Meter
|
|
Baud-Rate
|
0 ~ 800 kbps
|
|
UmweltNtal
|
|
Betriebstemperatur:
|
-40°C bis 80°C (-40°F bis 176°F)
|
|
Speichertemperatur:
|
-40°C bis 85°C (-40°F bis 185°F)
|
|
Relative Luftfeuchtigkeit
|
5% bis 95% nicht kondensierbar
|
|
MTBF
|
> 200 000 Stunden
|
|
Elektrische und mechanische Maschinen
|
|
Eingangsleistung:
|
12 ~57VDC, Überflüssige Leistung (6-Pin-Terminalblock)
|
|
Stromverbrauch:
|
8W Max.
|
|
Schutz:
|
|
Überlastung der Stromzufuhr:
|
Automatisch zurücksetzbar
|
|
Umgekehrte Polarität:
|
Gegenwärtig
|
|
DIP Schalter
|
|
4-stelliger DIP-SchalterFunktionDie
|
DIP
|
Funktion
|
Einstellungen
|
|
SW 1
|
VLAN
|
Einfach aktiviert
|
OFF - Behindert
|
|
SW 2
|
Ringmanagement
|
Einfach aktiviert
|
OFF - Behindert
|
|
SW 3
|
Vorbehaltlich
|
ON - Vorbehaltlich
|
OFF - Vorbehaltlich
|
|
SW 4
|
Vorbehaltlich
|
ON - Vorbehaltlich
|
OFF - Vorbehaltlich
|
|
LED-Anzeiger:
|
|
Leistung:
|
Leistungsstatus
|
|
Ethernet (pro Port):
|
Verbindung/Aktivität
|
|
Fasern:
|
Gigabit-SFP-Anschluss: F9~F14
|
|
Abmessungen (WxDxH):
|
149 x114 x50 mm
|
|
Gewicht:
|
0.65Weigerung
|
|
Gehäuse:
|
Aluminium Fall
|
|
Montagemöglichkeiten:
|
DIN-Schienenhalter
|
|
Funktionen der Software
|
|
Entlassungsprotokolle
|
Unterstützung von STP/RSTP/MSTP/ERPSv2, Verknüpfungsaggregation
|
|
Multicast-Unterstützung
|
Unterstützung von IGMP-Snooping V1/V2/V3,Unterstützung von GMRP, GVMP,802.1Q
|
|
VLAN
|
Unterstützung von IEEE 802.1Q 4K VLAN,Unterstützung von QINQ, Double VLAN,
|
|
Zeitmanagement
|
SNTP
|
|
Qualitätssicherung
|
Flussbasierte Umleitung
Flow-based Rate Limiting (Flussbezogene Ratebeschränkung)
Flussbasierte Paketfilterung
8*Ausgabewarteschlangen für jeden Port 802.1p/DSCP-Prioritätsabbildung
Diff-Serv QoS, Prioritätsmarkierung/Anmerkung
Algorithmus für die Planung von Warteschlüssen (SP, WRR, SP+WRR)
|
|
ACL
|
Ausstellungs-ACL auf Hafenbasis
ACL basierend auf Port und VLAN
L2-L4-Paketfilterung, Übereinstimmung der ersten 80 Bytes Nachricht.
ACL basierend auf MAC, Ziel MAC-Adresse, IP-Quelle, Ziel IP, IP-Protokolltyp, TCP/UDP-Port, TCP/UDP-Port-Bereich und VLAN usw.
|
|
Diagnostische Wartung
|
Unterstützung von Port-Mirroring, Syslog, Ping
|
|
Führungsfunktion
|
Unterstützung für CLI, WEB, SNMPv1/v2/v3, Telnet-Server für die Verwaltung, EEE, LLDP, DHCP-Server/Client (IPv4/IPv6), Cloud/MQTT
|
|
Alarmmanagement
|
Unterstützung der Alarmausgabe mit 1-Wege-Relais, RMON, TRAP
|
|
Sicherheit
|
Übertragungssturmschutz, HTTPS/SSLv3, AAA und RADIUS, SSH2.0
Unterstützung von DHCP-Snooping, Option 82,802.1X Sicherheitszugriff,
Unterstützung der hierarchischen Verwaltung der Benutzer, ACL-Zugriffssteuerungsliste,
Unterstützung von DDOS,Port-basierte MAC-Filterung / Bindung, MAC-Schwarze Löcher, IP-Quellschutz, Port-Isolation, Geschwindigkeitsbegrenzung der ARP-Nachricht
|
|
Vorgeschrittene Schicht 2+ Funktionen
|
Verwaltung von IPv4/IPv6
Statische Route
|
|
Zulassungen nach Vorschriften
|
|
ISO9001, CE, RoHS, FCC
|
|
Einheit für die Bereitstellung von Fahrzeugen
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
Einheitliche Prüfverfahren
|
|
Einheit für die Berechnung der Emissionsmengen2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
|
|
IEC 61000-4-5: 2014 (Wachstum)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informationen für die Bestellung von Ethernet-Switches mit industriellem Management
|
Modell
|
Beschreibung
|
|
LNK- IMC808GM
|
Industrie L2+ 8-Port 10/100/1000T +8- Port 1000X SFP verwalteter Ethernet-Switch
|
|
SFP-Optionen
|
Bitte wählen Sie Ihre SFP auf unserer SFP-Optionsseite aus
|
|
Das SFP-Modul ist separat zu erwerben.
|
|
Montageoptionen
|
► Default DIN-Rail Bracket installed
|
|
Leistungsoptionen
|
¢ DIN-Rail-Stromversorgung.
|
|
Die Stromversorgung ist separat zu erwerben.
|
Industrie-Managed Ethernet-Switch-Anwendung
Nachverkaufs- und Gewährleistungspolitik
Es besteht ausOnline-KundendienstundTelefonische Kundenbetreuung, sofernProduktberatung,
Ferntechnische Unterstützung,Wartungs- und Abnahmeleistungen.
Dienstleistungspolitik: Drei Monate Ersatz und drei Jahre Garantie.
Ersatz: Innerhalb von drei Monaten nach dem Kauf einer Reihe von Produkten, nach Prüfung des Produktversagens
Der Käufer kann die Kosten für die Verarbeitung von Produkten, die durch Techniker und durch Menschen verursachte Schäden durch nicht natürliche Katastrophen verursacht wurden, direkt auf die Verbraucher zurückführen.
Sie gehen zum Einkaufspunkt, um die gleiche Art von Produkten zu ersetzen.
Wenn bei der Produktprüfung keine Probleme auftreten, wird die ursprüngliche Probe zurückgegeben.
Gewährleistung: Schäden durch Menschen verursacht durch nicht-natürliche Katastrophen, die kostenlose Garantiezeit unserer Firma beträgt 1 Jahr.
[Die folgenden Umstände fallen nicht in den Anwendungsbereich des Ersatzes und der kostenlosen Wartung]
1.Schäden, die durch Betrieb und Wartung verursacht werden, die nicht gemäß den Anweisungen in der Produktanleitung erfolgen.
2.Schäden durch menschliche Faktoren wie unangemessene Spannung, Wasserzufuhr und Bruch.
3.Schäden an Produkten durch Naturkatastrophen wie Blitz, Erdbeben, Brände usw.
3.Unautorisierte Änderung der eingebundenen Einstellungen oder Reparatur ohne Genehmigung der Firma.
4.Produkte, die nicht kostenlos gewartet werden können.
5.Schäden, die durch den Transport, das Be- und Entladen während der Reparaturen verursacht werden, die von den Kunden geschickt werden.
6.Der Produktbarcode oder das Produktmodell auf der Produktgarantiekarte entspricht nicht dem Produkt selbst.
7- Ausfälle oder Schäden, die durch andere Probleme außerhalb des Produkts wie Design, Technologie, Herstellung und Qualität verursacht werden.
