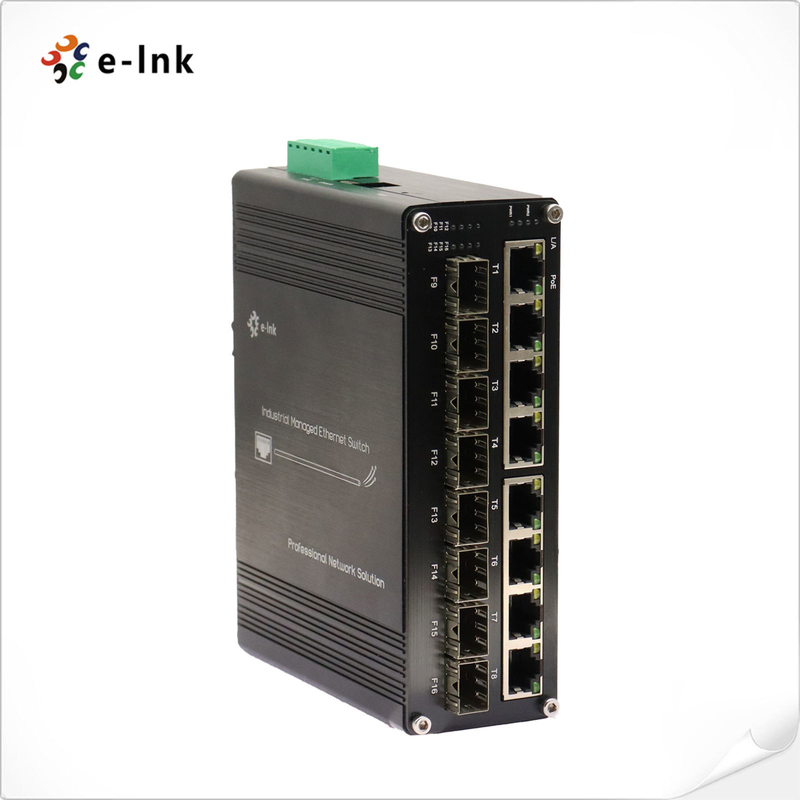

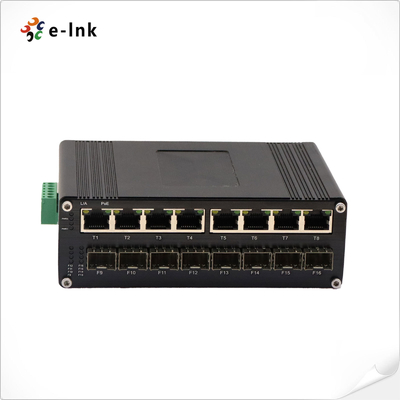

Industrie L2+ 8-Port 10/100/1000T 802.3at PoE +8- Der Port 1000.XSFP Verwalteter Ethernet-Switch
Übersicht über den Ethernet-Schalter für industrielle Anwendungen
DieLNK-IMC808GPMDie Serie ist eine robuste,L2+-gesteuerter industrieller SchalterEs zeigt
8x 10/100/1000Base-T RJ45-Anschlüssemit802.3at Unterstützung von PoE+, sowie8x 1000Base-X SFP-Faseranschlüsse.
Der Schalter ist für raue Umgebungen ausgelegt und liefert leistungsstarke PoE für Geräte wieIP-Kameras
unddrahtlose ZugangspunkteEs bietet eine flexible Faserverbindung (Single-Mode und Multi-Mode)
und ermöglicht eine nahtlose Netzwerkintegration zwischen entfernten Standorten.
Der Schalter bietet eine erweiterte Verwaltung und Zuverlässigkeit.
Eigenschaften des industriellen Ethernet-Switches
- Ich weiß.Bereitstellt8×10/100/1000Base-T RJ45-Anschlüsseund8 × 1000Base-X SFP-Schlitze
- Ich weiß.Unterstützung von RJ45-Ports10/100/1000Mbps Voll/Halbduplex, automatische Verhandlung und Auto MDI/MDIX
- Ich weiß.IEEE 802.3af/at-konformfür PoE-Anwendungen
- Ich weiß.Steuerung des DIP-Schaltersermöglicht ein-Taste-VLAN, ein-Taste-Ring-Management, PoE-Reset und erweiterte250 m PoE-Übertragung
- Ich weiß.USB-C-Verwaltungsportfür eine vereinfachte Konfiguration, die den seriellen RS232-Zugriff ausschließt
- Ich weiß.Unterstützt9K Jumbo Framesfür die Hochleistungsdatenübertragung
- Ich weiß.Konform mitIEEE 802.3az Energieeffizientes Ethernet
- Ich weiß.GewaltigGehäuse aus Aluminium mit IP40für eine höhere Haltbarkeit
- Ich weiß.Ganz einfach.Einrichtung der DIN-Schienefür Industrieumgebungen
- Ich weiß.Breiter Betriebstemperaturbereich:-40°C bis 80°C (-40°F bis 176°F)
Technische Indizes für industrielle verwaltete Ethernet-Schalter
|
Ethernet
|
|
Standards:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
Ich habe eine IEEE802.3p Qualitätssicherung
|
|
IEEE802.1d Spannbaum
|
|
Vorwärts&FilterSchlechte Zinssatz:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Paketpufferspeicher:
|
2.75M-Bits
|
|
Verarbeitungsart:
|
Aufbewahrung und Weitergabe
|
|
Bandbreite der Hintergrundfläche
|
64Gbit/s
|
|
Maximale Paketlänge:
|
16K Bytes Jumbo-Frame
|
|
Adresstabellgröße:
|
16K MAC-Adressen
|
|
Schnittstelle
|
|
Anschluss:
|
8 x RJ45
|
|
RS485:
|
1 x RS485 (optional)
|
|
Optischer Port:
|
8 x 1000Basis-X SFP
|
|
USB-Stick- Was ist los?
|
1 x USB-C (für das Management)
|
|
RS485-Serienschnittstelle (optional)
|
|
Physische Schnittstelle
|
Industriestandard 3-Pin-Schraubterminal
|
|
Datentyp
|
1Ch RS485 Bidirektion
|
|
RS-485-Signale
|
Daten +, Daten-, GND
|
|
Abstand der Serienanschlussleitung (Kupfer)
|
1000 Meter
|
|
Baud-Rate
|
0 ~ 800 kbps
|
|
PoE (Power über Ethernet)
|
|
Standard:
|
IEEE 802.3at Leistung über Ethernet Plus
|
|
IEEE 802.3af Leistung über Ethernet
|
|
POrt:
|
8 x RJ45
|
|
Zuweisung des Power-Pins
|
1 / 24/5(+),3/67/8(-)
|
|
PoE-Budget:
|
Bis zu 240 Watt PoE-Budget
|
|
UmweltNtal
|
|
Betriebstemperatur:
|
-40°C bis 80°C (-40°F bis 176°F)
|
|
Speichertemperatur:
|
-40°C bis 85°C (-40°F bis 185°F)
|
|
Relative Luftfeuchtigkeit
|
5% bis 95% nicht kondensierbar
|
|
MTBF
|
> 200 000 Stunden
|
|
Elektrische und mechanische Maschinen
|
|
Eingangsleistung:
|
48~ 57VDC, Überflüssige Leistung (6-Pin-Terminalblock)
|
|
Stromverbrauch:
|
8W Max. (PoE in Gebrauch<240W)
|
|
Schutz:
|
|
Überlastung der Stromzufuhr:
|
Automatisch zurücksetzbar
|
|
Umgekehrte Polarität:
|
Gegenwärtig
|
|
DIP Schalter
|
|
4-stelliger DIP-SchalterFunktionDie
|
DIP
|
Funktion
|
Einstellungen
|
|
SW 1
|
VLAN
|
Einfach aktiviert
|
OFF - Behindert
|
|
SW 2
|
Ringmanagement
|
Einfach aktiviert
|
OFF - Behindert
|
|
SW 3 (zu aktualisieren)
|
250m PoE Netzwerk
|
Einfach aktiviert
|
OFF - Behindert
|
|
SW 4 (zu aktualisieren)
|
Wiederherstellen von PoE
|
Einfach aktiviert
|
OFF - Behindert
|
|
LED-Anzeiger:
|
|
PWR
|
Leistungsstatus
|
|
Ethernet (pro Port)
|
Verbindung/Aktivität
|
|
Zentralbank
|
PoE-Status
|
|
Fasern:
|
Gigabit-SFP-Anschluss: F9~F12
|
|
Abmessungen (WxDxH):
|
149 x114 x50 mm
|
|
Gewicht:
|
0.65Weigerung
|
|
Gehäuse:
|
Aluminium Fall
|
|
Montagemöglichkeiten:
|
DIN-Schienenhalter
|
|
Funktionen der Software
|
|
Entlassungsprotokolle
|
Unterstützung von STP/RSTP/MSTP/ERPSv2, Verknüpfungsaggregation
|
|
Multicast-Unterstützung
|
Unterstützung von IGMP-Snooping V1/V2/V3,Unterstützung von GMRP, GVMP,802.1Q
|
|
VLAN
|
Unterstützung von IEEE 802.1Q 4K VLAN,Unterstützung von QINQ, Double VLAN,
|
|
Zeitmanagement
|
SNTP
|
|
Qualitätssicherung
|
Flussbasierte Umleitung
Flow-based Rate Limiting (Flussbezogene Ratebeschränkung)
Flussbasierte Paketfilterung
8*Ausgabewarteschlangen für jeden Port 802.1p/DSCP-Prioritätsabbildung
Diff-Serv QoS, Prioritätsmarkierung/Anmerkung
Algorithmus für die Planung von Warteschlüssen (SP, WRR, SP+WRR)
|
|
ACL
|
Ausstellungs-ACL auf Hafenbasis
ACL basierend auf Port und VLAN
L2-L4-Paketfilterung, Übereinstimmung der ersten 80 Bytes Nachricht.
ACL basierend auf MAC, Ziel MAC-Adresse, IP-Quelle, Ziel IP, IP-Protokolltyp, TCP/UDP-Port, TCP/UDP-Port-Bereich und VLAN usw.
|
|
PoE Management
|
Gesamtleistungsgrenze der PoE-Stromversorgung
Zuteilung der PoE-Ausgangsleistung
Konfiguration der Ausgabepriorität von PoE
PoE-Betriebsstatus
Planung des PoE-Betriebs
|
|
Diagnostische Wartung
|
Unterstützung von Port-Mirroring, Syslog, Ping
|
|
Führungsfunktion
|
Unterstützung für CLI, WEB, SNMPv1/v2/v3, Telnet-Server für die Verwaltung, EEE, LLDP, DHCP-Server/Client (IPv4/IPv6), Cloud/MQTT
|
|
Alarmmanagement
|
Unterstützung der Alarmausgabe mit 1-Wege-Relais, RMON, TRAP
|
|
Sicherheit
|
Übertragungssturmschutz, HTTPS/SSLv3, AAA und RADIUS, SSH2.0
Unterstützung von DHCP-Snooping, Option 82, 802.1X Sicherheitszugriff,
Unterstützung der hierarchischen Verwaltung der Benutzer, ACL-Zugriffssteuerungsliste,
Unterstützung von DDOS, Port-basierte MAC-Filterung / Bindung, MAC-Schwarze Löcher, IP-Quellschutz, Port-Isolation, Geschwindigkeitsbegrenzung der ARP-Nachricht
|
|
Vorgeschrittene Schicht 2+ Funktionen
|
Verwaltung von IPv4/IPv6
Statische Route
|
|
Zulassungen nach Vorschriften
|
|
ISO9001, CE, RoHS, FCC
|
|
Einheit für die Bereitstellung von Fahrzeugen
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
Einheitliche Prüfverfahren
|
|
Einheit für die Berechnung der Emissionsmengen2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
|
|
IEC 61000-4-5: 2014 (Wachstum)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informationen für die Bestellung von Ethernet-Switches mit industriellem Management
|
Modell
|
Beschreibung
|
|
LNK- IMC808GPM
|
Industrie L2+ 8-Port 10/100/1000T 802.3at PoE +8- Port 1000X SFP verwalteter Ethernet-Switch
|
|
SFP-Optionen
|
Bitte wählen Sie Ihre SFP auf unserer SFP-Optionsseite aus
|
|
Das SFP-Modul ist separat zu erwerben.
|
|
Montageoptionen
|
► Default DIN-Rail Bracket installed
|
|
Leistungsoptionen
|
¢ DIN-Rail-Stromversorgung.
|
|
Die Stromversorgung ist separat zu erwerben.
|
Industrie-Managed Ethernet-Switch-Anwendung
