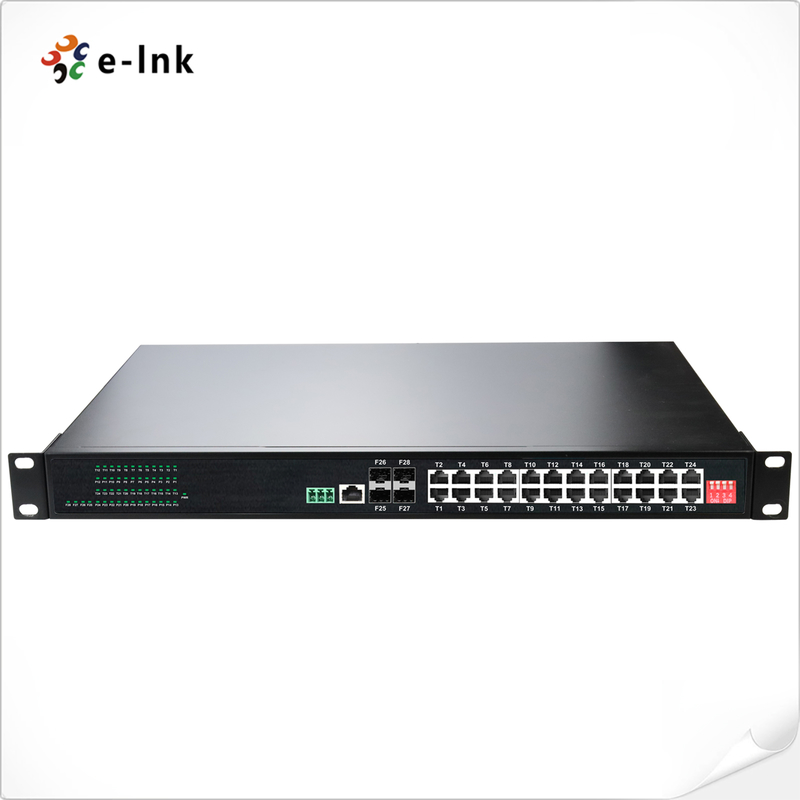

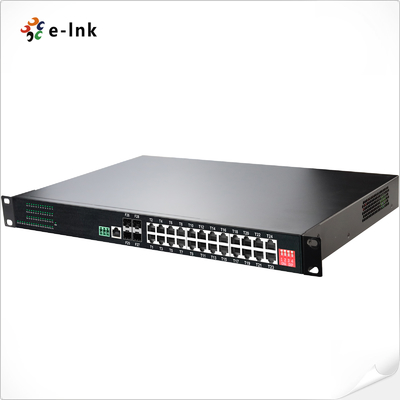

Industrial L2+ Rackmount 24-Port 10/100/1000T + 4-Port 1000X SFP Managed Ethernet Switch
Industrial Managed Ethernet Switch Übersicht
Die ETH-IMC2424M Serie ist ein robustes, L2+-verwalteter, Rackmount-Ethernet-Switch mit
24 10/100/1000Base-T RJ45-Ports und 4x 1000Base-X SFP-Glasfasersteckplätzen. Entwickelt
für industrielle Umgebungen bietet der ETH-IMC2424M eine zuverlässige Netzwerkintegration,
flexible Glasfaserverbindungen (Single-Mode und Multi-Mode) und erweiterte Verwaltungsfunktionen.
Sein robustes Design und die Plug-and-Play-Bereitstellung machen ihn ideal für den Anschluss von Netzwerkgeräten
wie IP-Kameras und Wireless Access Points unter rauen Bedingungen und an abgelegenen Standorten.
Funktionen des Industrial Managed Ethernet Switch
►Ausgestattet mit 24×10/100/1000Base-T RJ45-Ports und 4×1000Base-X SFP-Steckplätzen
►RJ45-Ports unterstützen 10/100/1000 Mbit/s Vollduplex/Halbduplex, Auto-Negotiation und Auto MDI/MDIX
►USB-C-Management-Port für einfache Konfiguration, wodurch RS232-Seriellzugriff überflüssig wird
►Unterstützt 10K Jumbo Frames für effiziente Datenübertragung mit hohem Volumen
►Konform mit IEEE 802.3az Energy Efficient Ethernet (EEE)
►Robustes IP40-zertifiziertes Aluminiumgehäuse für Haltbarkeit in anspruchsvollen Umgebungen
►Kompatibel mit 1U 19”-Rackmount-Installation für flexible Bereitstellung
►Großer Betriebstemperaturbereich: -40°C bis 80°C (-40°F bis 176°F)
Technische Indizes des Industrial Managed Ethernet Switch
|
Ethernet
|
|
Standards:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Spanning Tree
|
|
Weiterleitung & Filterung Rate:
|
14.880pps (10Mbit/s)
|
|
148.800pps (100Mbit/s)
|
|
1.488.000pps (1000Mbit/s)
|
|
Paketpufferspeicher:
|
12M Bit
|
|
Verarbeitungstyp:
|
Store-and-Forward
|
|
Backplane-Bandbreite
|
110 Gbit/s
|
|
Maximale Paketlänge:
|
10K Bytes Jumbo Frame
|
|
Größe der Adresstabelle:
|
8K MAC-Adressen
|
|
Schnittstelle
|
|
Anschluss:
|
24 x RJ45
|
|
RS485:
|
1 x RS485 (Optional)
|
|
Optischer Port:
|
4 x 1000Base-X SFP
|
|
USB-C:
|
1 x USB-C (für Management)
|
|
RS485 serielle Schnittstelle (optional)
|
|
Physische Schnittstelle
|
Industrieller Standard 3-poliger Schraubklemmenanschluss
|
|
Datentyp
|
1Ch RS485 Bi-Directional
|
|
RS-485-Signale
|
Data+, Data-, GND
|
|
Serielle Port-Leitungsentfernung (Kupfer)
|
1000 Meter
|
|
Baudrate
|
0 ~ 800 kbit/s
|
|
Umgebungsbedingungen
|
|
Betriebstemperatur:
|
-40°C bis 80°C (-40°F bis 176°F)
|
|
Lagertemperatur:
|
-40°C bis 85°C (-40°F bis 185°F)
|
|
Relative Luftfeuchtigkeit:
|
5 % bis 95 % nicht kondensierend
|
|
MTBF
|
> 200.000 Stunden
|
|
Elektrisch und mechanisch
|
|
Eingangsleistung:
|
12~48VDCtechnischer Fernsupport Redundante Stromversorgung (6-poliger Klemmenblock)
|
|
Stromverbrauch:
|
15 W max.
|
|
Schutz:
|
|
Überlastung der Stromeingabe:
|
Automatisch rückstellbar
|
|
Verpolung:
|
Vorhanden
|
|
DIP-Schalter
|
|
4-stelliger DIP-SchalterFunktionDIP
|
Funktion
|
Einstellungen
|
SW 1
|
|
VLAN
|
Unterstützung von IEEE 802.1Q 4K VLAN
|
AUS - Deaktiviert
|
SW 3
|
|
Ring-Management
|
EIN - Aktiviert
|
AUS - Deaktiviert
|
SW 3
|
|
Reserviert
|
EIN - Reserviert
|
AUS - Reserviert
|
LED-Anzeigen:
|
|
Reserviert
|
EIN - Reserviert
|
AUS - Reserviert
|
LED-Anzeigen:
|
|
PWR:
|
|
Stromstatus
|
Ethernet (pro Port):
|
|
Link/Aktivität
|
Glasfaser
|
|
:Gigabit SFP-Port: F25~F28
|
Abmessungen (L x B x H):
|
|
440 mm x 300 mm x 45 mm
|
Gewicht:
|
|
3,5 kg
|
Gehäuse:
|
|
Aluminium
|
Gehäuse Montageoptionen:
|
|
Rackmontage
|
Software-Funktionen
|
|
Redundanzprotokolle
|
|
Unterstützung von STP/RSTP/MSTP/ERPSv2, Link Aggregation
|
Multicast-Unterstützung
|
|
Unterstützung von IGMP Snooping V1/V2/V3
|
,technischer FernsupportVLAN
|
|
Unterstützung von IEEE 802.1Q 4K VLAN
|
,technischer FernsupportZeitmanagement
|
|
SNTP
|
QOS
|
|
Flussbasierte Umleitung
|
Flussbasierte Ratenbegrenzung
Flussbasierte Paketfilterung
8*Ausgabewarteschlangen jedes Ports 802.1p/DSCP-Prioritätszuordnung
Diff-Serv QoS, Priority Mark/Remark
Warteschlangenplanungsalgorithmus (SP, WRR, SP+WRR)
ACL
|
|
Portbasierte Ausgabe-ACL
|
ACL basierend auf Port und VLAN
L2- bis L4-Paketfilterung, Abgleich der ersten 80 Byte-Nachricht.
Bereitstellung von ACL basierend auf MAC, Ziel-MAC-Adresse, IP-Quelle, Ziel-IP, IP-Protokolltyp, TCP/UDP-Port, TCP/UDP-Portbereich und VLAN usw.
Diagnosewartung
|
|
Unterstützung von Port-Mirroring, Syslog, Ping
|
Management-Funktion
|
|
Unterstützung von CLI, WEB, SNMPv1/v2/v3, Telnet-Server für Management, EEE, LLDP, DHCP-Server/Client (IPv4/IPv6), Cloud/MQTT
|
Alarm-Management
|
|
Unterstützung von 1-Wege-Relais-Alarmausgang, RMON, TRAP
|
Sicherheit
|
|
Broadcast Storm Protection, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
|
Unterstützung von DHCP Snooping, Option 82
,technischer FernsupportUnterstützung der hierarchischen Benutzerverwaltung, ACL-Zugriffskontrollliste,
Unterstützung von DDOS
,technischer FernsupportErweiterte Layer 2+-Funktionen
|
|
IPv4/IPv6-Management
|
Statische Route
Zulassungen
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Klasse A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Überspannung)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Bestellinformationen für Industrial Managed Ethernet Switch
|
Modell
|
Beschreibung
|
ETH-IMC2424M
|
|
Industrial L2+ Rackmount 24-Port 10/100/1000T + 4-Port 1000X SFP Managed Ethernet Switch
|
SFP-Optionen
|
|
► SFP-Option. Bitte wählen Sie Ihr SFP auf unserer SFP-Optionsseite aus
|
► SFP-Modul ist separat zu erwerben.
|
|
Montageoptionen
|
|
► Rackmount-Installation
|
Stromversorgungsoptionen
|
|
► Industrielle Stromversorgung. Offener Draht für Klemmenblock.
|
► Das Netzteil ist separat zu erwerben.
|
|
