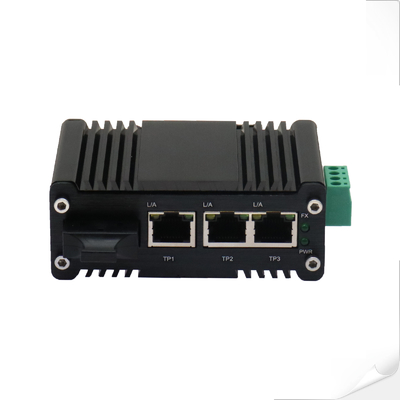

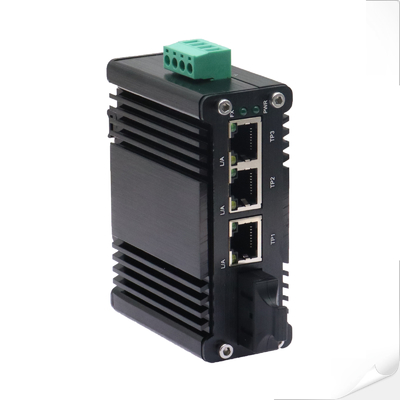

Mini Industrial 3-Port 10/100/1000T + 1-Port 1000X SC Gigabit Ethernet Switch
Mini Industrial 3-Port SC Gigabit Ethernet-Switch Übersicht
Der ZP-HIMC103G Serie ist ein robuster, industrietauglicher Gigabit-Ethernet-Switch. Er verfügt über
3x 10/100/1000BASE-T Kupferports und 1x 1000BASE-X SC-Glasfaserport, alle untergebracht in einem kompakten,
IP40-klassifizierten Gehäuse. Der Switch wurde für raue Umgebungen entwickelt und arbeitet bei extremen Temperaturen
von -40°C bis +75°C und unterstützt den Halb- und Vollduplex-Betrieb. Mit seiner vielseitigen Glasfaser
Konnektivität (Single- oder Multimode) und zuverlässigen Leistung ist dieser Switch ideal für die Erweiterung von Netzwerken
an abgelegene Standorte und die Verbindung von IP-Kameras, drahtlosen Zugangspunkten und anderen Industrieanlagen.
Mini Industrial 3-Port SC Gigabit Ethernet-Switch Merkmale
►3 × 10/100/1000BASE-T RJ45-Ports mit Auto-MDI/MDI-X-Funktion
►1 × 1000BASE-X SC-Glasfaserport für erweiterte Netzwerkkonnektivität
►Full/Half-Duplex mit Auto-Negotiation für nahtlose Datenübertragung
►Energieeffizientes Ethernet: Konform mit dem IEEE 802.3az-Standard
►Breiter Stromeingangsbereich: 12~48V DC-Klemmenblock
►Robustes IP40-Aluminiumgehäuse für industrielle Umgebungen
►Flexible Installation: Unterstützt DIN-Schienen- und Wandmontage
►Breiter Betriebstemperaturbereich: -40°C bis 75°C (-40°F bis 167°F) für raue Bedingungen
Mini Industrial 3-Port SC Gigabit Ethernet-Switch Indizes
|
Ethernet
|
|
Standards:
|
IEEE802.3 10Base-T
|
|
IEEE802.3u 100Base-TX/FX
|
|
IEEE802.3ab 1000Base-T
|
|
IEEE802.3z 1000Base-X
|
|
IEEE 802.3x Vollduplex-Flusskontrolle
|
|
IEEE 802.3az Energieeffizientes Ethernet (EEE)
|
|
Verarbeitungstyp:
|
Store-and-Forward
|
|
Weiterleitungsfilterrate:
|
14,880pps (10Mbit/s)
|
|
148,800pps (100Mbit/s)
|
|
1.488.000pps (1000Mbit/s)
|
|
Paketpufferspeicher:
|
4 Mbit
|
|
Switch Fabric:
|
12 Gbit/s
|
|
Max Paketlänge:
|
9K Byte
|
|
Größe der Adresstabelle
|
2K MAC-Adressen
|
|
Schnittstelle
|
|
Anschluss:
|
3 x RJ45
|
|
Optischer Port:
|
1 x SC 1000Base-X
|
|
Elektrisch und mechanisch
|
|
Eingangsleistung:
|
12~48VDC, 2-poliger Klemmenblock
|
|
Stromverbrauch:
|
5W Max.
|
|
LED-Anzeigen:
|
|
PWR:
|
Stromstatus
|
|
L/A:
|
Ethernet-LINK-Status
|
|
FX:
|
Glasfaser LINK Status
|
|
Abmessungen (BxTxH):
|
95 x 70 x 36 mm
|
|
Gewicht:
|
0.27Kg
|
|
Gehäuse:
|
Aluminium Gehäuse
|
|
Montageoptionen:
|
DIN-Schiene / Wandmontage
|
|
Umgebung
|
|
Betriebstemperatur:
|
-40°C bis 75°C (-40°F bis 167°F)
|
|
Lagertemperatur:
|
-40°C bis 85°C (-40°F bis 185°F)
|
|
Relative Luftfeuchtigkeit:
|
5 % bis 95 % nicht kondensierend
|
|
MTBF
|
> 200.000 Std.
|
|
Zulassungen
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
EN55022:2010+AC: 2011, Klasse A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Mini Industrial 3-Port SC Gigabit Ethernet-Switch Bestellinformationen
|
Modell
|
Beschreibung
|
|
ZP-HIMC103G
|
Mini Industrial 3-Port 10/100/1000T + 1-Port 1000X SC Gigabit Ethernet Switch, SC-Glasfaserport, Multimode, Dual-Faser, 850 nm, 550 m
|
|
ZP-HIMC103G-20
|
Mini Industrial 3-Port 10/100/1000T + 1-Port 1000X SC Gigabit Ethernet Switch, SC-Glasfaserport, Singlemode, Dual-Faser, 1310 nm, 20 km
|
|
ZP-HIMC103GS-20A
|
Mini Industrial 3-Port 10/100/1000T + 1-Port 1000X SC Gigabit Ethernet Switch, SC-Glasfaserport, Singlemode, Single-Faser, 1310 nm TX/1550 nm RX, 20 km
|
|
ZP-HIMC103GS-20B
|
Mini Industrial 3-Port 10/100/1000T + 1-Port 1000X SC Gigabit Ethernet Switch, SC-Glasfaserport, Singlemode, Single-Faser, 1550 nm TX/1310 nm RX, 20 km
|
|
Montageoptionen
|
► Standard-DIN-Schienenhalterung installiert; Wandhalterung ist im Lieferumfang enthalten.
|
|
Stromversorgungsoptionen
|
► 24W/1A 24VDC-Netzteil. Offener Draht für Klemmenblock
|
|
► Netzteil ist separat zu erwerben.
|
