Mini Industrial 3-Port 10/100/1000T 802.3at PoE + 1-Port 100/1000X SFP Ethernet Switch mit 12~48VDC Eingang und Spannungswandler
Mini Industrial 3-Port Switch mit Spannungswandler Übersicht

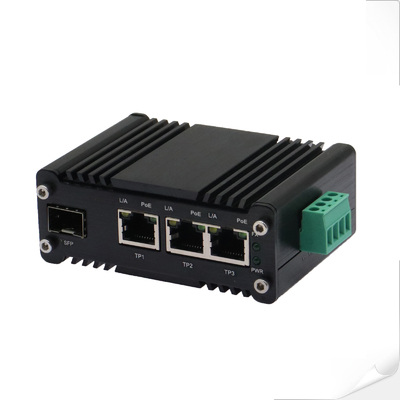

Der ZP-HIMC103GP-SFP ist ein kompakter industrietauglicher PoE+-Switch mit 3×802.3at PoE+ Gigabit
Ports und 1×100/1000BASE-X SFP-Glasfasersteckplatz für flexible Uplink-Konnektivität. Entwickelt für solarbetriebene
und raue Umgebungen, arbeitet er mit einem weiten 12-48V DC-Eingang mit integrierter Spannungswandler-
Technologie. Mit einem erweiterten Betriebstemperaturbereich (-40°C bis 75°C), hoher Stoß-
und Vibrationsfestigkeit und voller Konformität mit CE/FCC-Standards, bietet dieser unmanaged Switch zuverlässige
Strom- und Datenübertragung für IP-Kameras, drahtlose Systeme und Industrieanlagen in
anspruchsvollen Außen- und Remote-Installationen.
Mini Industrial 3-Port Switch mit Spannungswandler Funktionen
►3 × 10/100/1000BASE-T RJ45-Ports mit Auto-MDI/MDI-X und IEEE 802.3at PoE+ Injektor (Port 1–3)
►1 × Dual-Mode SFP-Port: Unterstützt 100BASE-FX oder 1000BASE-X, mit automatischer Erkennung
►Breiter Stromeingangsbereich: 12~48V DC mit integriertem Spannungswandler für stabilen Betrieb
►Hohes PoE-Leistungsbudget:
90W bei 48V DC
90W bei 24V DC
60W bei 12V DC
►Full/Half-Duplex-Unterstützung mit Auto-Negotiation für nahtlose Kommunikation
►Energieeffizientes Ethernet: Konform mit IEEE 802.3az Standard
►Robustes Industriedesign: IP40-zertifiziertes Aluminiumgehäuse für Haltbarkeit in rauen Umgebungen
►Flexible Installation: Unterstützt sowohl DIN-Schienen- als auch WandmontageKonfigurationen
►Breiter Betriebstemperaturbereich: -40°C bis 75°C (-40°F bis 167°F)
Mini Industrial 3-Port Switch mit Spannungswandler Indizes
|
Ethernet
|
|
Standards:
|
IEEE802.3 10Base-T
|
|
IEEE802.3u 100Base-TX/FX
|
|
IEEE802.3ab 1000Base-T
|
|
IEEE802.3z 1000Base-X
|
|
IEEE 802.3x Vollduplex-Flusskontrolle
|
|
IEEE 802.3az Energieeffizientes Ethernet (EEE)
|
|
Verarbeitungstyp:
|
Store-and-Forward
|
|
Weiterleitungsfilterrate:
|
14,880pps (10Mbit/s)
|
|
148,800pps (100Mbit/s)
|
|
1.488.000pps (1000Mbit/s)
|
|
Paketpufferspeicher:
|
4 Mbit
|
|
Switch Fabric:
|
12 Gbit/s
|
|
Max Paketlänge:
|
9K Byte
|
|
Größe der Adresstabelle
|
2K MAC-Adressen
|
|
Schnittstelle
|
|
Anschluss:
|
3 x RJ45 mit 802.3at PoE+ Injektorfunktion (Ports 1 bis 3)
|
|
Optischer Port:
|
1 x SFP 1000Base-X oder 100Base-FX (automatische Erkennung)
|
|
PoE (Power over Ethernet)
|
|
Standard:
|
IEEE 802.3at Power over Ethernet Plus
|
|
IEEE 802.3af Power over Ethernet
|
|
Port:
|
RJ45
|
|
Stromanschlussbelegung
|
4/5(+), 7/8(-)
|
|
PoE-Budget:
|
Bis zu 90 Watt PoE-Budget (48 VDC), 90 Watt PoE-Budget (24 VDC), 60 Watt PoE-Budget (12 VDC)
|
|
Elektrisch und mechanisch
|
|
Eingangsleistung:
|
12~48VDC, 2-poliger Klemmenblock
|
|
Stromverbrauch:
|
<95W (Non-PoE<6W)
|
|
LED-Anzeigen:
|
|
PWR:
|
Stromstatus
|
|
L/A:
|
Ethernet-LINK-Status
|
|
FX:
|
Glasfaser LINK Status
|
|
PoE:
|
PoE-Status
|
|
Abmessungen (BxTxH):
|
95 x 70 x 36 mm
|
|
Gewicht:
|
0.27Kg
|
|
Gehäuse:
|
Aluminium Gehäuse
|
|
Montageoptionen:
|
DIN-Schiene / Wandmontage
|
|
Umgebung
|
|
Betriebstemperatur:
|
-40°C bis 75°C (-40°F bis 167°F)
|
|
Lagertemperatur:
|
-40°C bis 85°C (-40°F bis 185°F)
|
|
Relative Luftfeuchtigkeit:
|
5 % bis 95 % nicht kondensierend
|
|
MTBF
|
> 200.000 Std.
|
|
Zulassungen
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
EN55022:2010+AC: 2011, Klasse A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Überspannung)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Mini Industrial 3-Port Switch mit Spannungswandler Bestellinformationen
|
Modell
|
Beschreibung
|
|
ZP-HIMC103GP-SFP
|
Mini Industrial 3-Port 10/100/1000T 802.3at PoE + 1-Port 100/1000X SFP Ethernet Switch mit 12~48VDC Eingang und Spannungswandler
|
|
SFP-Optionen
|
► SFP-Option. Bitte wählen Sie Ihr SFP auf unserer SFP-Optionsseite aus (Industrie-SFP).
|
|
► SFP-Modul ist separat zu erwerben.
|
|
Montageoptionen
|
► Standard-DIN-Schienenhalterung installiert; Wandhalterung ist im Lieferumfang enthalten.
|
|
Stromversorgungsoptionen
|
► 12~48VDC Netzteil. Offener Draht für Klemmenblock
|
|
► Netzteil ist separat zu erwerben.
|
