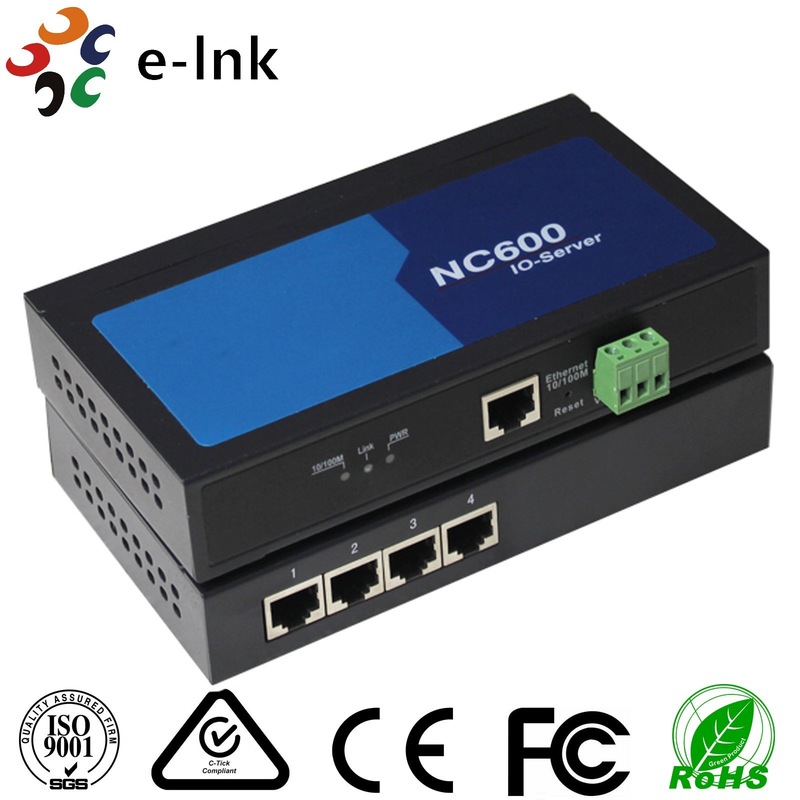

4Ch RS-232/422/485 zum Ethernet-Server
4Ch zu Ethernet-Serverübersicht
DieLNK-NC604-Server für serielle Geräteermöglicht eine nahtlose Integration industrieller serieller Geräte in moderne Ethernet-Netzwerke. Er wandelt RS232, RS422 und RS485-Serienschnittstellen in 10/100M Ethernet um,die zentrale Verwaltung und den Fernzugriff auf verteilte serielle Geräte und Hostcomputer über Standard-IP-Netzwerke ermöglicht.
Dieses robuste Gerät unterstützt eine umfassende Reihe von Netzwerkprotokollen, darunter HTTP, TCP, UDP, ARP, ICMP, DNS und DHCP, um eine zuverlässige Kommunikation in verschiedenen Netzwerkumgebungen zu gewährleisten.Es bietet Windows Native COM-Port-Unterstützung mit automatischer Wiederherstellungsfunktion, die Verbindungen nach Netzwerkunterbrechungen wiederherstellt.
Für eine flexible Konfiguration bietet der LNK-NC604 mehrere Managementoptionen durch ein dediziertes Windows-basiertes Dienstprogramm und eine intuitive Weboberfläche.Diese Werkzeuge führen Administratoren durch die Geräteseinstellung.Alle Konfigurationen können entfernt über das Netzwerk oder lokal über eine serielle Verbindung durchgeführt werden, mit Unterstützung für Gateway- und Router-Traversal.Benutzer können IP-Adressen leicht definieren, zwischen Server- und Clientbetriebsmodus wählen und die Datenpaketgrößen entsprechend den Anwendungsanforderungen anpassen.
Mit minimalem Aufbau bringt der LNK-NC604 traditionelle Serieneinrichtungen schnell online.Schaffung einer effizienten Brücke zwischen Altgeräten und zeitgenössischer Netzwerkinfrastruktur für sofortige Internetverbindung.
4Ch zu Ethernet-Serverfunktionen
- Vollständige Übereinstimmung mit der TCP/IP-Protokollsuite
Das Gerät ist für eine nahtlose Netzwerkintegration ausgelegt und entspricht streng den internationalen TCP/IP-Standards.Gewährleistung einer zuverlässigen Datenpaketbereitstellung und uneingeschränkter Interoperabilität mit bestehender Netzinfrastruktur und Managementsystemen.
- automatisch verhandelnde schnelle Ethernet-Port
mit einer Leistung von mehr als 10 W und einer Leistung von mehr als 10 W,Überwindung der Notwendigkeit von Crossover-Kabeln und Vereinfachung der Plug-and-Play-Installation.
- Hochdichte Multi-Protokoll-Serielle Hub
Integriert vier unabhängige serielle Ports, die jeweils universell mit den Standards RS-232, RS-422 und RS-485 kompatibel sind.Dieses Design bietet einen zentralisierten Zugangspunkt für zahlreiche serielle Geräte von einem einzigen Netzwerkknotenpunkt.
- Robuste Serienlinie-Schutz
Alle seriellen Signalleitungen sind mit einem eingebauten Überspannungsschutz von 15 kV ESD (elektrostatische Entladung) ausgestattet.Schutz der angeschlossenen Ausrüstung vor Spitzen und Übergangsspannungen, um Betriebsstabilität in rauen Industrieumgebungen zu gewährleisten.
- Vielseitige Datentransportarten
Unterstützt eine breite Palette von Betriebsmodi, darunter TCP Realport, UDP Realport, Multi-Screen TTY, PPP-Dial-out, Line-Printer-Daemon, MCP und Group Realport,Flexibilität bei unterschiedlichen Anwendungsbedürfnissen.
- Dual-Access-Management-Schnittstelle
Bietet Administratoren flexible Konfigurationsoptionen über Telnet für die Befehlszeilensteuerung und eine intuitive Webbrowser-Schnittstelle für die grafische Benutzerverwaltung,Erleichterung der einfachen lokalen oder entfernten Einrichtung.
- Flexible Leistungseingänge für breite Reichweiten
Konzipiert mit einem vielseitigen, breit angelegten Gleichspannungseingang (5/12/24/48V), so dass es sich an verschiedene industrielle Stromstandards und Umgebungen anpassen kann, von Niederspannungsteuerungen bis hin zu Telekommunikationsanlagen.
- Kompakte Industrieformfaktor
Sie ist in einem kompakten und robusten Metallgehäuse mit Abmessungen von 160 mm (L) x 89 mm (W) x 29 mm (H) untergebracht und für eine platzsparende Verwendung auf DIN-Schienen oder in Steuerungen ausgelegt.
4Ch- bis Ethernet-Server-Technische Indizes
|
Artikel 1
|
Beschreibung
|
|
CPU
|
32 Bit, 100 MHz
|
|
Gedächtnis
|
8M
|
|
Ethernet-Schnittstelle
|
Anzahl der Häfen:1
Geschwindigkeit:10/100 Mbps, automatische MDI/MDIX
Anschluss: 8-Pin-RJ45
Magnetische Isolierung: 2,4 kV eingebaut
Standard IP-Adresse:192.168.0.233
|
|
Serielle Schnittstelle
|
Datenbits: 5, 6, 7, 8
Stop Bits: 1, 1.5, 2
Parität: Keine, Paar, Ungerade, Leerzeichen
Durchflusssteuerung: RTS/CTS und DTR/DSR (nur RS-232), XON/XOFF
Baudrate: 300 bis 460,8 Kbps
|
|
Serial.
Linienschutz
|
5KV-ESD-Schutz für alle Signale
Terminator für RS-485: 120 Ω
|
|
Software
|
Netzwerkprotokolle: ICMP, IPv4, TCP, UDP, DHCP, BOOTP, Telnet
DNS, SNMP V1, HTTP, SMTP, SNTP, Rtelnet, ARP
|
|
Konfigurationsmöglichkeiten: Web-Konsole, Telnet-Konsole, Windows-Dienstprogramm
|
|
Betriebsmodus: TCP-Realport, UDP-Realport, Multi-Screen TTY,PPP-Dialog,PPP-Demon/Line-Drucker-Demon/MCP/einfacher UDP/Gruppe-Realport
|
|
Windows-Real COM-Treiber: Windows 95/98/ME/NT/2000, Windows
XP/2003/Vista/2008/7/8/8.1 (x86/x64), Windows 2008 R2/2012/2012
R2 (x64), Windows eingebettete CE 5.0/6.0, Windows XP eingebettet
Linux-Real TTY-Treiber: Linux 2.4.x, zwei.6.x
|
|
Speichertemperatur/Feuchtigkeit
|
-10°C - 80°C/ 5% -90% RH (keine Kondensation)
|
|
Körperliche Eigenschaften
|
Gehäuse: Meta
|
|
|
Abmessungen: ohne Montagekit: 160 x 89 x 29 mm
mit Montagekit: 160 x 89 x 29 mm
|
|
|
Betriebstemperatur:
Standardmodelle: 0 bis 55 °C
Modelle mit großer Temperatur: -40 bis 75°C
Aufbewahrungstemperatur: -40 bis 75°C
Umgebungsrelative Luftfeuchtigkeit: 5 bis 95% (nicht kondensierend)
|
|
Macht
|
Eintrittsspannung: 5 / 12 / 24/48VDC, Standard:DC5V/2A
|
|
Gewährleistung
|
5 Jahre
|
4Ch zu Ethernet-Server-Bestellinformationen
|
Teil Nr.
|
Beschreibung des Erzeugnisses
|
|
LNK - NC604B
|
4xRS232/422/485,1x10/100M Ethernet-Anschluss
4- Port RS232/422/485 Geräteserver, 15 KV ESD-Schutz
RS232/422/485 ist die Endoberfläche
|
|
Anmerkungen
|
DC 5V/12V/24V/48V Stromversorgung, Sie können wählen
30cm RJ45 bis DB9, Sie können wählen.
RS232/422/485 ist RJ45 oder Terminal Interface
|
|
|
|
4Ch auf Ethernet-Serveranwendung
Der LNK-NC604 Geräteserver ist einNetzwerkzugangsterminalfür die IntegrationLegacy Serienausrüstungin die moderneBackbones für Ethernet mit GlasfaserEs fungiert alsProtokollkonvertierungs-Gateway, so dassDatenerfassung in EchtzeitundTelemetrie aus der Fernevon verstreuten Industrieanlagen.
Eine primäre Anwendung ist innerhalbIndustrielle Automatisierungsnetze, wenn es erleichtertZentralisierte SCADA-ÜberwachungundFernsteuerung von Steuergerätendurch UmwandlungMehrprotokoll-Seriensignale (RS-232/422/485)von Geräten wieCNC-Steuerungen,Barcode-Scanner, undSensorenarraysinStandard TCP/IP Ethernet-Frames. Dies ermöglichtDatenübertragung über weite StreckenIch bin fertig.Gigabit-Optische Glasfaserverbindungen, überwinden die Einschränkungen der traditionellen Serienkabel aus Kupfer.
Darüber hinaus ist es ideal für den AufbauIoT-Gateway-LösungeninSmart City InfrastrukturundTelekommunikationsübertragungsnetze. Es ermöglichtNetzbetriebszentren (NOC)Überwachung und VerwaltungOptische Übertragungsausrüstung,Entfernte Endgeräte (RTU), undNetzwerkschalterEs ist robust gestaltet und verfügt über15 kV-ESD-ÜberspannungsschutzundLeistungsaufnahme in breiter Reichweite, die Zuverlässigkeit in elektrisch rauen Umgebungen gewährleistet.Durchfahrt des Toresdie Schaffung vonSichere, verteilte Datenerfassungsnetze, StreamingTelemetrie-Datennahtlos überWeite Flächennetze (WAN)zur ZentraleOSS/BSS-PlattformenundCloud-Management-Systeme.
