Industrieller 16-Port-40-Gbit/s-Gigabit-Ethernet-Switch mit VLAN-Unterstützung, DIN-Schiene
Montieren Sie ein Gehäuse aus Aluminiumlegierung für raue Umgebungen
Überblick

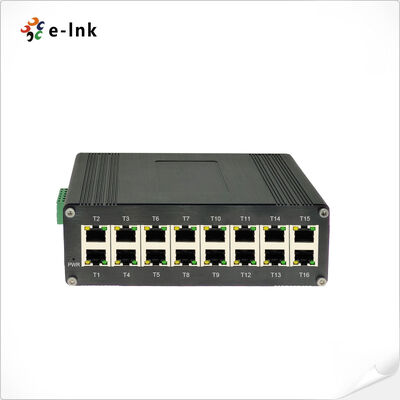

Der LNK-IMC016G ist ein robuster 16-Port-Gigabit-Industrie-Ethernet-Switch
für anspruchsvolle Betriebsumgebungen. Diese robuste Netzwerklösung liefert zuverlässige Ergebnisse
Konnektivität über sechzehn 10/100/1000Base-TX RJ45-Ports mit automatischer Aushandlung und
MDI/MDI-X-Fähigkeit. Der Schalter ist für extreme Bedingungen ausgelegt und bleibt stabil
Betrieb bei Temperaturen von -40 °C bis 80 °C und mit Schutzart IP40
gegen Staub und mechanische Einwirkungen.
Dieses nicht verwaltete Gerät wurde speziell für industrielle Automatisierung und intelligente Infrastrukturanwendungen entwickelt
Der Ethernet-Switch verfügt über redundante 12-48-V-DC-Stromeingänge mit Verpolungsschutz.
Gewährleistung des kontinuierlichen Betriebs in Produktionsanlagen, Transportsystemen und im Freien
Installationen. Das kompakte Metallgehäuse ermöglicht eine einfache DIN-Schienenmontage
Integration in Schaltschränke und Industrieracks.
Zu den erweiterten Switching-Funktionen gehören eine Backplane-Bandbreite von 40 Gbit/s und 16.000 MAC-Adressen
-Tabelle und 10K-Jumbo-Frame-Unterstützung, die eine nahtlose Datenübertragung über alle angeschlossenen Geräte hinweg ermöglicht
Geräte. Einhaltung
mit IEEE 802.3az Energy Efficient Ethernet-Standards reduziert den Stromverbrauch bei niedrigen Temperaturen
Datenverkehrsperioden, während die Store-and-Forward-Architektur die Datenintegrität über alle Ports hinweg aufrechterhält.
Dieser Ethernet-Switch ist nach Industriestandards wie CE, FCC und RoHS zertifiziert
wird strengen Tests unterzogen, um eine langfristige Zuverlässigkeit in rauen Umgebungen zu gewährleisten
Vibrationen, elektrisches Rauschen und Temperaturschwankungen sind häufig. Die Lösung bietet a
kostengünstige Netzwerkgrundlage für industrielle IoT-Einsätze, Bildverarbeitungssysteme,
und automatisierte Produktionslinien, die eine Konnektivität mit hoher Bandbreite erfordern.
Merkmale
Leistungsstarke PoE+-Leistung– UnterstütztIEEE 802.3af/at-Standards, Bereitstellungbis zu 30W
Leistungsabgabe pro Port, ideal für die Stromversorgung von Geräten mit hohem Verbrauch wie zPTZ-Kameras,
drahtlose APs und VoIP-Telefoneohne die Notwendigkeit zusätzlicher Adapter.
Gigabit-Netzwerkdurchsatz– Ausgestattet mit16 10/100/1000 Mbit/s RJ45-Ports mit automatischer Erkennung, Das
industrieller Ethernet-Switchsorgt für einen nahtlosen Datenfluss und geringe LatenzEchtzeitvideo
ÜbertragungUnddatenintensive industrielle Anwendungen.
Langlebige Industriekonstruktion– Entworfen mit arobustes Aluminiumgehäuse, DasGehärtetes PoE
schaltenbietet SuperiorWärmeableitung,elektrischer Überspannungsschutz, Undlangfristige Zuverlässigkeitfür
Außen- oder Fabrikumgebungen.
Flexibles Stromeingangsdesign– Unterstützt48–57 V DC, doppelt redundante Stromeingängezu garantieren
unterbrechungsfreier Betrieb, auch bei Ausfall der Stromversorgung, verbessertNetzwerkverfügbarkeitUnd
Systemsicherheit.
Erweiterte Betriebstemperatur– Funktioniert zuverlässig unter-40°C bis +80°C, was den Einsatz in ermöglicht
extremes Klimaoderunkontrollierte Umgebungenwie Straßenschränke oder industrielle Automatisierung
Kontrollräume.
Energieeffizient und umweltfreundlich– EntsprichtIEEE 802.3az Energy Efficient Ethernet (EEE),
Reduzierung des Gesamtstromverbrauchs bei gleichzeitiger Aufrechterhaltung einer stabilen Hochgeschwindigkeitsnetzwerkleistung.
Praktische DIN-Schienenmontage– Der kompakte Formfaktor undOption zur DIN-Schienenmontagemachen
Einfache InstallationBedienfelder, Netzwerk-Racks oder Industrieschränke, wodurch wertvoller Platz gespart wird.
Erweiterte Netzwerkstabilität- Mit40 Gbit/s SchaltkapazitätUnd16K MAC-Adresstabelle, Die
Das Gerät unterstützt eine stabile und skalierbare Konnektivität fürIndustrielle KommunikationssystemeUndschlau
Überwachungsnetzwerke.
Technische Indizes
| Ethernet |
| Standards: |
IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX |
| IEEE802.3ab 1000BASE-T |
| IEEE802.3az Energy Efficient Ethernet (EEE) |
| IEEE802.3z 1000BASE-X |
| Weiterleitungs- und Filterrate: |
14.880 Seiten pro Sekunde (10 Mbit/s) |
| 148.800 Seiten pro Sekunde (100 Mbit/s) |
| 1.488.000 Seiten pro Sekunde (1000 Mbit/s) |
| Paketpufferspeicher: |
1 Mio. Bits |
| Stoff wechseln: |
40 Gbit/s |
| Maximale Paketlänge: |
10 KB |
| Größe der Adresstabelle: |
16.000 MAC-Adressen |
| Schnittstelle |
| Anschluss: |
16 x RJ45 |
| Umweltfreundlich |
| Betriebstemperatur: |
-40 °C bis 80 °C (-40 °F bis 176 °F) |
| Lagertemperatur: |
-40 °C bis 85 °C (-40 °F bis 185 °F) |
| Relative Luftfeuchtigkeit: |
5 % bis 95 % nicht kondensierend |
| MTBF |
> 200.000 Std |
| Elektrik und Mechanik |
| Eingangsleistung: |
12~48 V DC, redundante Stromversorgung (6-poliger Klemmenblock) |
| Stromverbrauch: |
5 W max. |
| Schutz: |
| Überlastung der Leistungsaufnahme: |
Automatisch zurücksetzbar |
| Umgekehrte Polarität: |
Gegenwärtig |
| LED-Anzeigen: |
| Leistung: |
Power1, Power2 Status |
| Ethernet (pro Port): |
Link/Aktivität |
| Abmessungen (BxTxH): |
150 x 115 x 50 mm |
| Gewicht: |
0,6 kg |
| Gehäuse: |
Aluminiumgehäuse |
| Montagemöglichkeiten: |
DIN-Schiene |
| Behördliche Genehmigungen |
| ISO9001 |
| EN55022:2010+AC: 2011, Klasse A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Überspannung) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
Bestellinformationen
| Modell |
Beschreibung |
| LNK-IMC016G |
Industrieller 10/100/1000BASE-T-Ethernet-Switch mit 16 Ports |
| Montagemöglichkeiten |
► Standardmäßige DIN-Schienenhalterung installiert; Wandhalterung ist im Lieferumfang enthalten. |
| Energieoptionen |
► 24 W/1 A 24 V DC DIN-Schienen-Netzteil. Offener Draht für Klemmenblock. |
| ► Netzteil muss separat erworben werden. |
