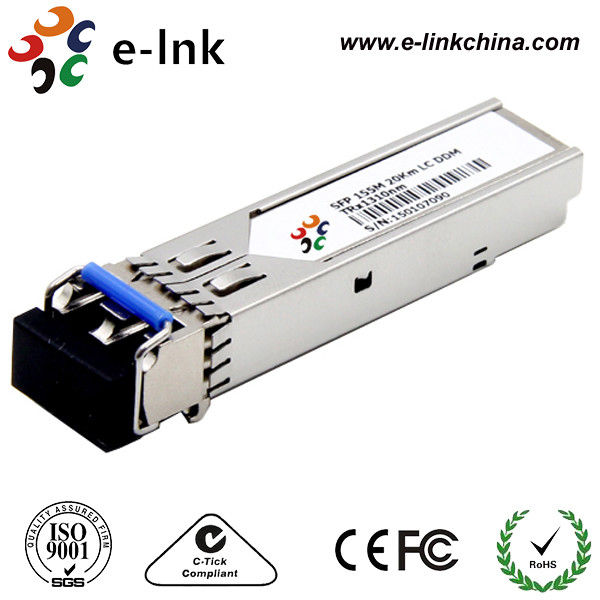

100BASE - Faser-optisches Transceiver-Modul FXs SFP, 1 Faser-Transceiver Gbe Sfp Sx

100BASE-FX, LC, Doppelfaser, 1310nm, SMF, 20km, optisches Transceiver-Modul SFPs



Eigenschaften

• Bis zum DatenRate 155Mbps

• 1310nm FP Laser und PIN-Fotodetektor für 20km Getriebe

• Konform mit SFP MSA und SFF-8472 mit Duplex-LC-Behälter

• Digital-Diagnoseüberwachung:

Interne Kalibrierung oder externe Kalibrierung

• Kompatibel mit RoHS

• +3.3V sondern Stromversorgung aus

• Funktionierende Gehäusetemperatur:

Werbung: 0 zu +70°C

Industriell: -40 zu +85°C





Anwendungen

• HAVW STM-1, S-1.1, L-1.1, L-1.2

• SONET OC-3 IR1, LR1, LR2

• Andere Lichtleitstrecken





Beschreibung

Die SFP-Transceivers sind Hochleistung, die kosteneffektiven Module, die Abstand des DatenRate 155Mbps und 20km Getriebes mit SMF stützen.



Der Transceiver besteht aus drei Abschnitten: ein fp-Laser-Übermittler, eine PIN-Fotodiode integriert mit einem Transwiderstandvorverstärker (TIA) und MCU-Steuergerät. Alle Module werden Lasersicherheitsanforderungen der Klasse I gerecht.



Die Transceivers sind mit SFP-Multi-Quellvereinbarung (MSA) und SFF-8472 kompatibel. Für weitere Informationen beziehen Sie bitte sich auf SFP MSA.





Absolute Maximalleistungen

Tabelle 1 - absolute Maximalleistungen

Parameter	Symbol	Minute	Maximal	Einheit
Versorgungs-Spannung	Vcc	-0,5	4,5	V
Lagertemperatur	Ts	-40	+85	°C
Betriebsfeuchtigkeit	-	5	85	%





Empfohlene Betriebsbedingungen

Tabelle 2 - empfohlene Betriebsbedingungen

Parameter		Symbol	Minute	Typisch	Maximal	Einheit
Funktionierende Gehäusetemperatur	Standard	Tc	0		+70	°C
	Industriell		-40		+85	°C
Stromversorgungs-Spannung		Vcc	3,13	3,3	3,47	V
Stromversorgungs-Strom		Icc			300	MA
Datenrate				155		Mbps







Optische und elektrische Eigenschaften

Optische und elektrische Eigenschaften der Tabelle-3 -

Parameter		Symbol		Minute	Typisch	Maximal	Einheit	Anmerkungen
Übermittler
Mitte-Wellenlänge			λc	1260	1310	1360	Nanometer
Spektralbreite (Effektivwert)			σ			4	Nanometer
Durchschnittliche Spitzenleistung			Schellfisch	-14		-8	dBm	1
Löschungs-Verhältnis			ER	9			DB
Optischer Aufstieg/Abfallzeit			tr/tf			1,3	ns
Dateneingabe-Schwingen-Differenzial			VZOLL	400		1800	Millivolt	2
Input-Differenzial-Widerstand			ZHEREIN	90	100	110	Ω
TX-Sperrung	Sperrung			2,0		Vcc	V
	Ermöglichen Sie			0		0,8	V
TX-Störung	Störung			2,0		Vcc	V
	Normal			0		0,8	V
Empfänger
Mitte-Wellenlänge			λc	1260		1580	Nanometer
Empfänger-Empfindlichkeit						-32	dBm	3
Empfänger-Überlastung				-3			dBm	3
LOS De-erklären			LOSD			-34	dBm
LOS erklären			LOSA	-45			dBm
Los-Hysterese				1		4	DB
Datenausgabe-Schwingen-Differenzial			Vout	370		1800	Millivolt	4
LOS			Hoch	2,0		Vcc	V
			Niedrig			0,8	V

Anmerkungen:

1. Die optische Energie wird in SMF gestartet.

2. PECL-Input, innerlich Wechselstrom-verbunden und beendet.

3. Gemessen mit einerTestseite@155Mbps PRBS 2²³-1, BRUSTBEEREN≤1×10-10

4. Innerlich Wechselstrom-verbunden.







Zeitliche Regelung und elektrisch

Tabelle 4 - TIMING und elektrisches

Parameter	Symbol	Minute	Typisch	Maximal	Einheit
Tx-Sperrung verneinen Zeit	t_on			1	Frau
Tx-Sperrung erklären Zeit	t_off			10	µs
Zeit, einschließlich Zurückstellen von Tx-Störung zu initialisieren	t_init			300	Frau
Tx bemängeln erklären Zeit	t_fault			100	µs
Tx-Sperrung zum Zurückstellen	t_reset	10			µs
LOS erklären Zeit	t_loss_on			100	µs
LOS De-erklären Zeit	t_loss_off			100	µs
Serien-Identifikations-Taktfrequenz	f_serial_clock			400	KHz
MOD_DEF (0:2) -hoch	VH	2		Vcc	V
MOD_DEF (0:2) - niedrig	VL			0,8	V





Diagnosen

Tabelle 5 – Diagnostikspezifikation

Parameter	Strecke	Einheit	Genauigkeit	Kalibrierung
Temperatur	0 bis +70	°C	±3°C	Intern/
	-40 bis +85
Spannung	3,0 bis 3,6	V	±3%	Intern/
Schräger Strom	0 bis 100	MA	±10%	Intern/
TX-Energie	-14 bis -8	dBm	±3dB	Intern/
RX-Energie	-28 bis -3	dBm	±3dB	Intern/





Digital-Diagnosegedächtnis-Karte

Die Transceivers stellen Serien-Identifikations-Gedächtnisinhalt und Diagnoseinformationen über die anwesenden Betriebsbedingungen von der 2-drahtigen seriellen Schnittstelle zur Verfügung (SCL, SDA).



Die Diagnoseinformationen mit interner Kalibrierung oder die externe Kalibrierung alle werden, einschließlich Leistungsaufnahmeüberwachung, Sendeleistungsüberwachung, gegenwärtige Überwachung der Neigung, Versorgungs-Spg. Kontrollempfänger und Temperaturüberwachung eingeführt.



Das digitale Diagnosespezifische Datenfeld der gedächtniskarte definiert, wie folgend.







Pin-Beschreibungen

Pin	Signal-Name	Beschreibung	Stecker folgend.	Anmerkungen
1	VEET	Übermittler-Boden	1
2	TX-STÖRUNG	Übermittler-Fehleranzeige	3	Anmerkung 1
3	TX-SPERRUNG	Übermittler-Sperrung	3	Anmerkung 2
4	MOD_DEF (2)	SDA-Serien-Datensignal	3	Anmerkung 3
5	MOD_DEF (1)	SCL-Serien-Taktsignal	3	Anmerkung 3
6	MOD_DEF (0)	TTL niedrig	3	Anmerkung 3
7	Rate ausgewählt	Nicht angeschlossen	3
8	LOS	Verlust des Signals	3	Anmerkung 4
9	VEER	Empfängerboden	1
10	VEER	Empfängerboden	1
11	VEER	Empfängerboden	1
12	RD	Inv. Empfangene Daten heraus	3	Anmerkung 5
13	RD+	Empfangene Daten heraus	3	Anmerkung 5
14	VEER	Empfängerboden	1
15	VCCR	Empfänger-Stromversorgung	2
16	VCCT	Übermittler-Stromversorgung	2
17	VEET	Übermittler-Boden	1
18	TD+	Übertragen Sie Daten herein	3	Anmerkung 6
19	TD	Inv. Übertragen Sie Daten herein	3	Anmerkung 6
20	VEET	Übermittler-Boden	1

Anmerkungen:

Stecker folgend: Pin-Verpflichtungsreihenfolge während der heißen Verstopfung.

1) TX-Störung ist ein Open-Collector-Ertrag, der mit einem Widerstand 4.7k~10kΩ auf dem Wirtsbrett zu einer Spannung zwischen 2.0V und Vcc+0.3V hochgezogen werden sollte. Logik 0 zeigt Normalbetrieb an; Logik 1 zeigt eine Laser-Störung irgendeiner Art an. Im niedrigen Zustand wird der Ertrag zu kleiner als 0.8V gezogen.

2) TX-Sperrung ist ein Input, der benutzt wird, um den optischen Ertrag des Übermittlers zu schließen. Sie wird innerhalb des Moduls mit einem Widerstand 4.7k~10kΩ hochgezogen. Seine Zustände sind:

Niedrig (0 zu 0.8V): Übermittler an

(>0.8V, < 2="">

Hoch (2,0 zu 3.465V): Übermittler gesperrt

Offen: Übermittler gesperrt

3) Umb.-Def 0,1,2. Diese sind die Moduldefinitionsstifte. Sie sollten mit einem Widerstand 4.7k~10kΩ auf dem Wirtsbrett hochgezogen werden. Die Hochziehungsspannung ist VccT oder VccR.

Umb.-Def 0 wird durch das Modul geerdet, um anzuzeigen, dass das Modul anwesend ist

Umb.-Def 1 ist die Uhrlinie der seriellen Zweidrahtschnittstelle für Serien-Identifikation

Umb.-Def 2 ist die Datenleitung der seriellen Zweidrahtschnittstelle für Serien-Identifikation

4) LOS ist ein Open-Collector-Ertrag, der mit einem Widerstand 4.7k~10kΩ hochgezogen werden sollte. Ziehen Sie Spannung zwischen 2.0V und Vcc+0.3V hoch. Logik 1 zeigt Verlust des Signals an; Logik 0 zeigt Normalbetrieb an. Im niedrigen Zustand wird der Ertrag zu kleiner als 0.8V gezogen.

5) RD-/+: Diese sind die differenzialen Empfängerertrag. Ihnen werden innerlich 100 differenziale Linien Wechselstrom-verbunden, die mit 100Ω (Differenzial) am Benutzer SERDES beendet werden sollten.

6) TD-/+: Diese sind der differenziale Übermittlerinput. Sie werden innerlich, differenziale Linien mit differenzialer Beendigung 100Ω innerhalb des Moduls Wechselstrom-verbunden.
