Produktdetails:
Zahlung und Versand AGB:
|
| Faser-Schnittstelle: | Simplex-LC | Übertragungsdistanz: | 20 km |
|---|---|---|---|
| Wellenlänge: | 1310nm/1490nm//1550nm | Betriebstemperatur: | -20℃~+70℃ |
| Abmessungen (WxDxH): | 85 x 70 x 30 mm | Gewicht: | 1.1KG/pair |
| Hervorheben: | 1 Ch 100M Ethernet-Fiber-Erweiterung,1 Ch BIDI RS422-Fiber-Erweiterung |
||
1Ch BIDI 3G-SDI Video + 2Ch Rückwärts Analog Audio + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Rückwärts Tally + 1Ch Rückwärts Analog Dreistufelsynchronisationüber Fiber Extender
SDI-Faser-ErweiterungrVorteile
1Ch BIDI 3G-SDI Video + 2Ch Backward Analog Audio + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Backward Tally + 1Ch Backward Analog Tri-Level Syn über eine Faser
Kompatibel mit HD-SDI, SD-SDI, DVB-AST
Bandbreite von 19,4 Mb/s bis 2,97 Gb/s
SMPTE 424M (2.97Gb/s) Uhr wiederherstellen
Unterstützung aller gängigen Standards für den digitalen Videotransport wie SMPTE 424M, SMPTE 292M und SMPTE 259M, SMPTE 297M, die jeweils bei 3G-SDI, HD-SDI, SD-SDI, ASI arbeiten
Ein integriertes CWDM-System, SFP-Module für jeden Pfad
Unterstützung der automatischen Kabelgleichung basierend auf der erkannten Datenrate
Die LED-Statusanzeiger überwachen die kritischen Parameter
SDI-Faserverlängerer Technische Indizes
| 3G-SDI-Video | |
| Video-Schnittstelle | BNC |
| Video-Eingangs-/Ausgangsimpedanz | 75Ω |
| Video-Eingangs-/Ausgangsspannung | Typisch: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp |
| Video Bits Rate | Maximal 3,2 Gb/s |
| Differenzgewinn (10%~90% APL) | < 1% |
| Video-SDI-Standard | 270 Mbps (SD-SDI), 1,485 Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s Kartierung | |
| SMPTE424M 3Gb/s serielle Schnittstelle | |
| Video-Eingabe | 1Ch SDI IN + 1Ch SDI OUT auf TX |
| Videoausgabe | 1Ch SDI IN + 1Ch SDI OUT auf RX |
| EineKlang | |
| Audio-Schnittstelle | 3.5mm Jack |
| Audioformat | @48KHz |
| Audio-Eingang | 1Ch Audio IN oder 1Ch Mic + 1Ch Audio OUT auf TX |
| Audio-Ausgabe | 1Ch Audio IN oder 1Ch Mic + 1Ch Audio OUT auf RX |
| RS422/485 Seriendaten | |
| Physische Schnittstelle | Industrieübliche Schraubterminals |
| Datentyp | RS422/RS485 Bidirektion |
| Frequenz/Rate-Unterstützung |
Max. 115200bps für RS422 Max. 115200bps für RS485 |
| Berücksichtigung | < 10 ‰ 9 |
| TVerbündete | |
| Tally-Schnittstelle | Industrieübliche Schraubterminals |
| LED-Lastart | Kann die LED-Anzeige direkt antreiben |
| Tally-Eingabe | Tally-2+; Tally-2 - |
| Tally-Ausgabe | Tally-1+; Tally-1 - |
| Ethernet | |
| Schnittstelle | 1 x 10/100BASE-TX RJ45 |
| Betriebsmodus | Automatische Verhandlung standardmäßig |
| Analog-Drei-Level-Synchronisierung | |
| Synchronisierungsoberfläche | 75Ω BNC |
| Synchronisierung | Analog-Black Burst / SDTV zweistufig / HDTV dreistufig |
| Signal | Analog-Drei-Level-Sync SMPTE ST 274, ST 276 |
| Rückkehrverlust | 46.5 dB bis 10 MHz |
| Eingabe | 1Ch Sync IN + 1Ch Sync OUT auf TX |
| Ausgabe | 1Ch Sync IN + 1Ch Sync OUT auf RX |
| Elektrotechnik | |
| Leistungsaufnahme | Dies ist der Fall. |
| Stromverbrauch | < 6 W |
| Mechanische | |
| Gehäuse | Aluminiumgehäuse |
| Montageoptionen | Wandmontage oder Desktop |
Industrie-Ethernet-MedienwandlerÜbersicht

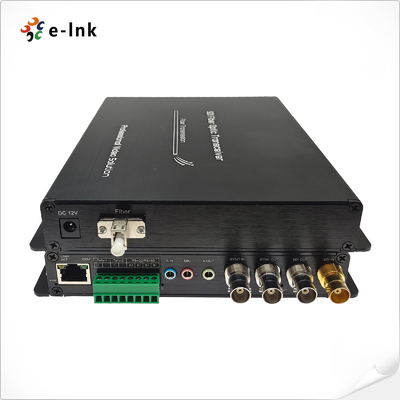

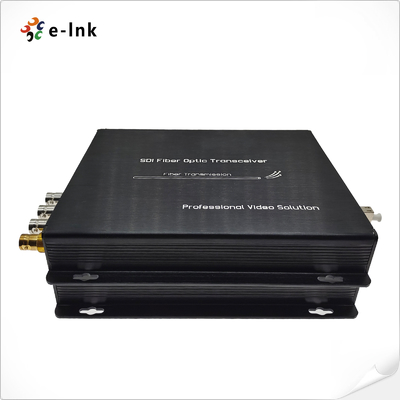

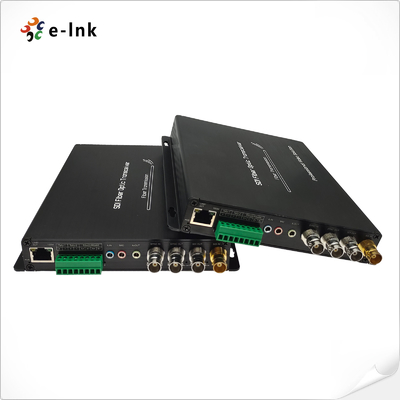

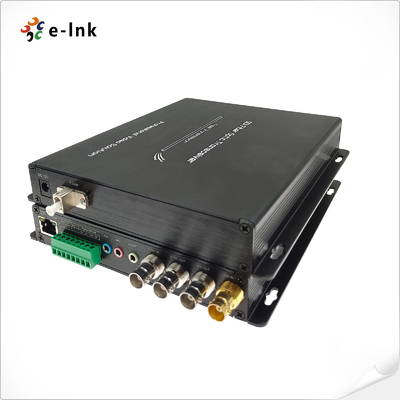

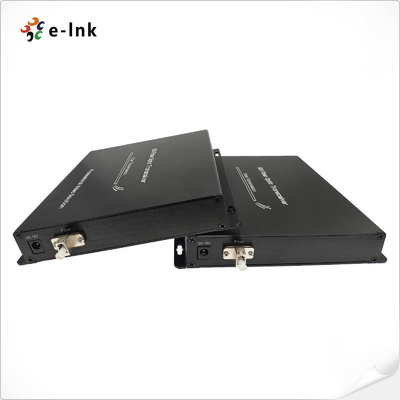

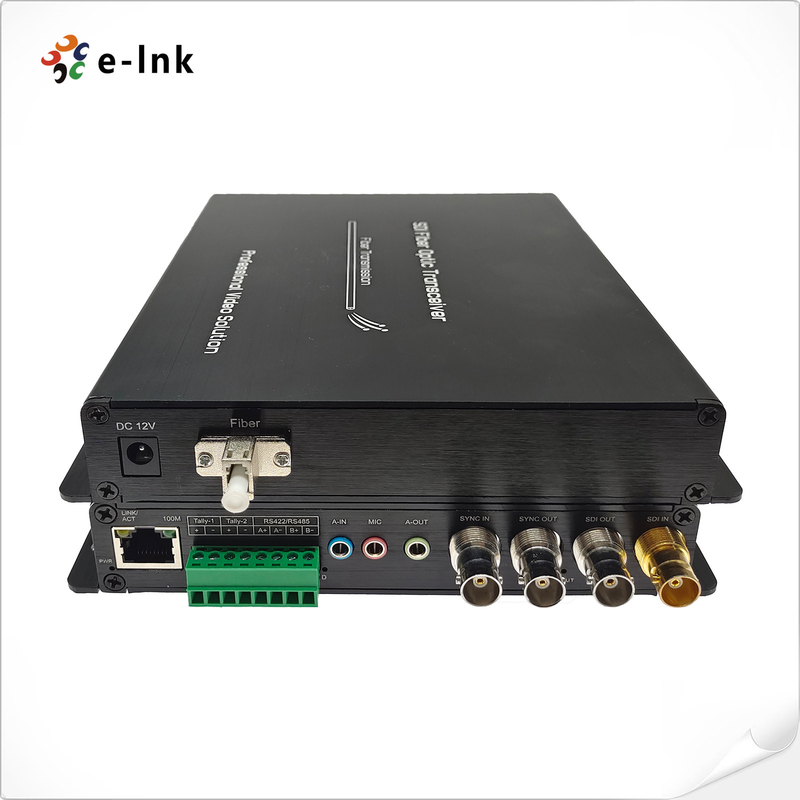

E-Link LNK-3G2V2BA2D1E1T1S 3G-SDI-Faserverlängerer ermöglicht die Übertragung von 1Ch BIDI 3G-SDI Video, 2Ch Backward Analog Audio, 1Ch BIDI RS422, 1Ch 100M Ethernet,1Ch Rückwärtsrechnung und 1Ch Rückwärtsanalog-Drei-Level-Synchronisierung über Faserwandler, einschließlich 1 Sender und 1 Empfänger, für die Paare über einmodische optische Kabel verwendet werden.Dieser 3G-SDI Glasfaserkonverter ermöglicht eine hohe optische Leistung und eine hervorragende HD-Videoverarbeitung in EchtzeitIP-Schnittstellen können die Skalierbarkeit und Kompatibilität mit allen modernen High-End-Netzwerksystemen erheblich erhöhen.
Bestellinformationen
| Modell | Beschreibung |
| LNK-3G2V2BA2D1E1T1S | 1Ch BIDI 3G-SDI Video + 2Ch Rückwärts Analog Audio + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Rückwärts Tally + 1Ch Rückwärts Analog Drei-Level-Synchronisierung über Faserkonverter, SMF, LC, 20KM,einschließlich 1 Sender und 1 Empfänger, verwendet in Paaren |
