1Ch Bidirektional 3G-SDI mit Loop-Out + 1Ch Tally + 2Ch Bidirektional RS485 oder RS422 + 2Ch Stereo Audio + 1Ch Mikrofonover Glasfaser-Konverter
SDI-Glasfaser-Extender Übersicht
Die Serie LNK-3G-1BV1T2BD2A1M ist ein hochleistungsfähiger 3G/HD-SDI-Video-Glasfaser-Transceiver.
Er unterstützt einen Kanal bidirektionale 3G/HD-SDI-Videoübertragung (mit eingebettetem Audio) ,
Video-Loop-Out , ein Tally-Signal , zwei Kanäle bidirektionale RS485/RS422-Daten , zwei Kanäle
externes Stereo-Audio , und ein Mikrofonsignal , die hochauflösende Videos
und Audiosignale über Glasfaser übertragen.
Diese Serie umfasst einen Sender und einen Empfänger und unterstützt 1080P Full HD 3G/HD-SDI-Signal
Übertragung , und bietet hohe Stabilität und klare Bilder.LED-Statusanzeigen sind auf
dem Gerät zur Echtzeitüberwachung des Betriebszustands enthalten.
Anwendbar für: intelligente Verkehrsüberwachung, Sicherheitssysteme, industrielle Überwachung
(Elektrizität, chemische Industrie, Stahl, Öl, Eisenbahn usw.), militärische Überwachung (Lager, Grenzen usw.),
Campus-Netzwerke, Live-Übertragungen im Stadion, TV-Programmübertragung und andere Videoanwendungen mit hohem Bedarf
und Audioszenarien.
SDI-Glasfaser-ExtenderMerkmale
► 1Ch Bidirektionales 3G-SDI-Video mit Loop-Out
► 1Ch Tally-Signal
► 2Ch Bidirektionale RS485- oder RS422-Daten
► 2Ch Stereo-Audio
► 1Ch Mikrofon
► Automatische Reclocking 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► Unterstützung von HDTV 720P, 1080I, 1080P, 1920*1080@60Hz
► Große Übertragungskapazität bis zu 20 km (SMF)
► Hot-Swap und Hot-Plug;
► Vollständig digitale, unkomprimierte Übertragung auf Broadcast-Niveau;
► Industrieller Ultra-Breit-Temperaturbereich (-20℃~+70℃), anpassungsfähig an verschiedene Umgebungen;
SDI-Glasfaser-Extender Technische Indizes
| Glasfaser-Schnittstelle |
| Glasfaser-Schnittstelle |
Simplex LC |
| Übertragungsdistanz |
0-20 km |
| Wellenlänge |
1310 nm/1550 nm |
| Video |
| Video-Schnittstelle |
BNC |
| Video-Eingangs-/Ausgangsimpedanz |
75Ω |
| Video-Eingangs-/Ausgangsspannung |
Typisch: 1Vpp, Min. 0,5Vpp, Max. 1,5Vpp |
| Video-Bitrate |
Max. 3,2 Gbit/s |
| Differenzielle Verstärkung (10 % ～ 90 % APL) |
<1% |
| SDI-Formatunterstützung |
625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/59.94 |
| 1080P 23.98/24/30/50/60 |
| Video-SDI-Standard |
270 Mbit/s (SD-SDI), 1,485 Gbit/s/M (HD-SDI) |
| SMPTE425M 3 Gbit/s Mapping (3G-SDI) |
| SMPTE424M 3 Gbit/s serielle Schnittstelle (3G-SDI) |
| Daten oder Tally |
| Physische Schnittstelle |
Industrielle Standardschraubklemme |
| Datentyp |
RS485 (Standard) oder RS422 (Optional), Tally-Signal |
| Frequenz-/Ratenunterstützung |
Max. 115200 bps für RS422
Max. 57600 bps für RS485
|
| BER |
<10ˉ9 |
| Stereo-Audio oder Mikrofon |
| Audio-Eingang und -Ausgang |
3,5-mm-Audio |
| Audioformat |
@48 kHz |
| Elektrisch |
| Netzteil |
DC 5~25V |
| Stromverbrauch |
<5W |
| LED-Anzeige |
| P/S |
Stromversorgung |
| DAT |
Daten |
| Mechanisch |
| Abmessungen (LxBxH) |
120 x 105 x 28 mm |
| Gewicht |
1,5 kg/Paar |
| Gehäuse |
Aluminiumgehäuse |
| Montageoptionen |
Wandmontage |
| Umgebung |
| Betriebstemperatur |
-20℃～+70℃ |
| Lagertemperatur |
-40℃～+80℃ |
| Arbeitsfeuchtigkeit |
0~95% |
| MTBF |
≥100000 Stunden |
SDI-Glasfaser-Extender Bestellinformationen
| Modell |
Beschreibung |
| LNK-3G-1BV1T2BD2A1M |
1Ch Bidirektional 3G-SDI mit Loop + 1Ch Tally + 2Ch Bidirektional RS485 oder RS422 + 2Ch Stereo Audio + 1Ch Mikrofon über Glasfaser-Konverter, Singlemode-Glasfaser, LC, 20 km, einschließlich Sender und Empfänger, paarweise verwendet |

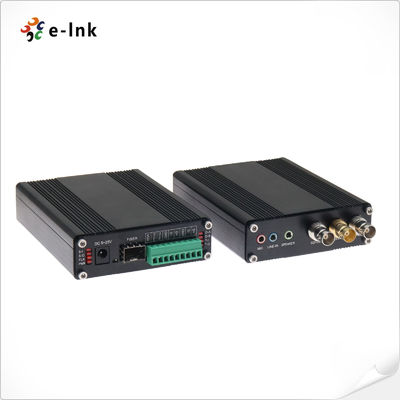

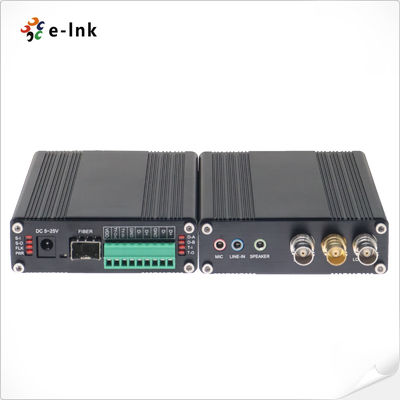

SDI-Glasfaser-Extender Panel
Hinweis:
1. To+/To- kann die LED mit einem Strom von 50 mA ansteuern
2. TIN/TCM für Tally-Signalanschluss
3. T+/R- für RS485 (Standard) oder RS422 (optional)
Kundendienst- und Garantiebestimmungen
Es besteht aus Online-Kundenservice und Telefon-Kundenservice, der Produktberatung,
technischen Fernsupport, Wartungs- und Abnahmedienstebietet.
Service-Richtlinie: Dreimonatiger Ersatz und dreijährige Garantie.
Ersatz: Innerhalb von drei Monaten nach dem Kauf einer Produktreihe, nach der Prüfung des Produktausfalls durch Techniker und durch vom Menschen verursachte Schäden
verursacht durch nicht-natürliche Katastrophen, kann der Käufer direkt zur Verkaufsstelle gehen, um die gleichen Produkte zu ersetzen.
Oder ein Produkt mit vergleichbarer Leistung. Wenn bei der Produktprüfung keine Probleme auftreten, wird das Originalmuster zurückgegeben.
Garantie: Vom Menschen verursachte Schäden, die durch nicht-natürliche Katastrophen verursacht wurden, beträgt die kostenlose Garantiezeit unseres Unternehmens 1 Jahr.
[Die folgenden Umstände fallen nicht in den Bereich des Ersatzes und der kostenlosen Wartung]
1. Schäden, die durch Betrieb und Wartung entstehen, die nicht den Anweisungen in der Produktanleitung entsprechen.
2. Schäden, die durch menschliche Faktoren verursacht wurden, wie z. B. falsche Spannungseingabe, Wassereintritt und Bruch.
3. Schäden an Produkten, die durch Naturkatastrophen wie Blitze, Erdbeben, Brände usw. verursacht wurden.
3. Unbefugte Änderung der inhärenten Einstellungen oder Reparatur ohne Genehmigung des Unternehmens.
4. Produkte, die über den Umfang der kostenlosen Wartung hinausgehen.
5. Schäden, die durch Transport, Be- und Entladen während der Reparaturen durch Kunden verursacht wurden.
6. Der Produktbarcode oder das Modell auf der Produktgarantiekarte stimmt nicht mit dem Produkt selbst überein.
7. Ausfall oder Schäden, die durch andere nicht-produktbezogene Probleme wie Design, Technologie, Herstellung und Qualität verursacht wurden.
