HD-SDI-zu-Faser-Konverter
Eigenschaften des HD-SDI-zu-Faser-Konverters
1. Fortgeschrittene Mehrkanal-Audio- und Videoübertragung
Dieser Konverter verarbeitet effizient 1-Kanal HD-SDI-Video mit 8-Kanal eingebettetem Audio pro SDI-Stream.Übertragen von Inhalten in Sendequalität und bidirektionalen RS422/485-Steuerdaten über Glasfaser, die vollständig digitale unkomprimierte Übertragung nutzt, um die Integrität und Kompatibilität des Signals auf professioneller Sendeebene zu gewährleisten.
2. Automatisches Signalintegritätsmanagement
Ausgestattet mit intelligenten Funktionen, einschließlich automatischer Kabelgleichung und automatischer Reklockung (270Mbps-1,48Gbps).Kompensation für Kabelverlust und Jitter zur Gewährleistung einer unverfälschten Video- und Datenübertragung ohne manuelle Anpassung.
3Erweiterte Übertragungsstrecke und Flexibilität
Konzipiert für Anwendungen über weite Strecken und unterstützt eine zuverlässige Übertragung von mindestens 10 km bis zu 80 km.Es integriert Glasfaser-WDM/CWDM/DWDM-Techniken und 1000M Glasfaserkapazität, bietet eine skalierbare Bandbreite für zukünftige Netzausbauten und eine einfache Integration in bestehende Infrastrukturen.
4. Industriebetrieb mit hoher Verlässlichkeit
Gebaut für anspruchsvolle Umgebungen mit einem Endblock-Stromstrom und Unterstützung für das Warmwechseln/Stecken.Es verfügt über einen sehr breiten Betriebstemperaturbereich (-40 °C bis +85 °C) und fortschrittliche Oberflächenbeschichtungstechniken auf Branchenniveau, die robuste Leistung und Langlebigkeit unter verschiedenen rauen Bedingungen gewährleistet.
5Direktes Systemintegration und verbesserte Optik

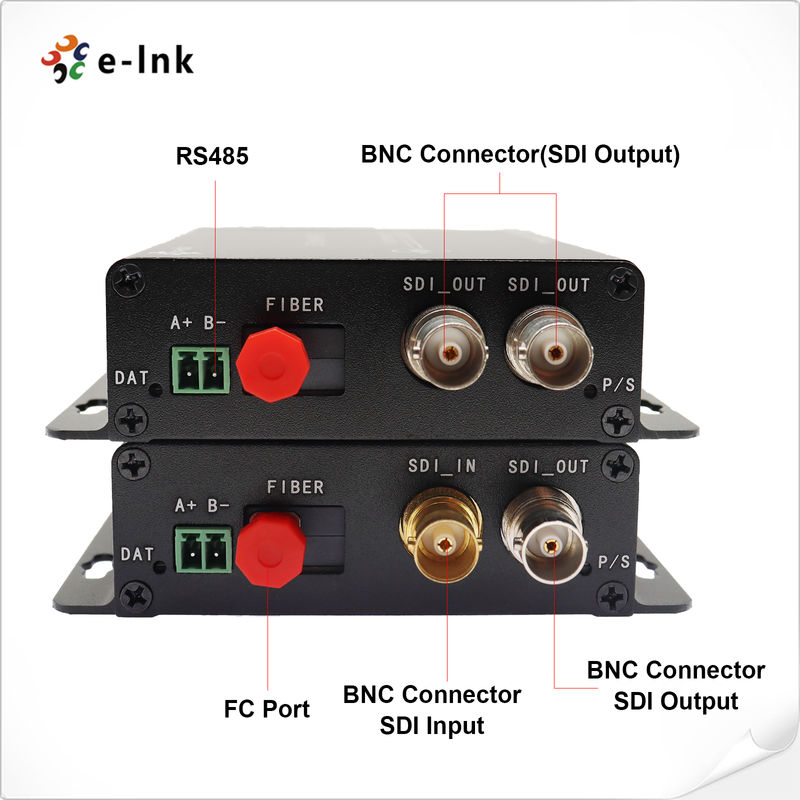

Integration mit HD-SDI-Kamerasystemen durch einen SDI-Eingang, FC-Faser-Ausgang und einen lokalen SDI-Loop-Monitor.die Plug-and-Play-Einführung ohne Anpassungen vor der Verwendung ermöglicht, so dass es eine ideale, wartungsfreundliche Lösung für eine sofortige Systemerweiterung ist.
Anwendung von HD-SDI auf Glasfaserkonverter
1.High-Definition-Übertragung und Live-Produktionsverbindungen
Ideal fürBeitrag zur SendezeitundStudio-Sender-Verbindungen (STL), TransportHD-SDI-Signale mit eingebettetem AudioÜber weite Strecken.ohne Jitter,unkomprimierte VideoübertragungfürProduktion von Live-Events,OB-Fahrzeuge, undFernübertragungszentren, um sicherzustellen,SignalintegritätundZeitgenauigkeit.
2Fernüberwachungssysteme
Einsatz inUmfangreiche UmfangssicherungundStadtweite ÜberwachungsnetzeErstreckt sichHD-SDI-Kamerazufuhrvon abgelegenen Orten wieFlughäfen,Häfen, undkritische Infrastruktur¢ zur ZentraleÜberwachungsstationenIch bin fertig.mit einem Durchmesser von mehr als 50 cm3, dieEMI/RFI-Störungenund ermöglichenÜberwachung in Echtzeitbis zu 80 km.
3. Verkehrsmanagement und intelligente Verkehrssysteme (ITS)
UnterstütztVideoübertragung in hoher AuflösunginVerkehrssteuerungszentrenundITS-Netzwerke. verwendet fürKennzeichenerkennung (LPR),Überwachung des Verkehrsflusses, undSysteme zur Erkennung von VorfällenAuf der Straße und in Tunneln wird eine stabile Fernverbindung fürHD-SDI-VerkehrskamerasmitBidirektionale Datensteuerung.
4. Professionelle A/V- und Großszenensignalverteilung
ErmöglichtSignalverlängerunginStadien,Kongresszentren, undKommando- und Kontrollräume. VerteiltMehrkanal-HD-Video mit eingebettetem AudiovonProduktionsaustauschgerätezuAusstellungswändeoderProjektorenüber Fasern, dieNiedrige Latenzzeit,hohe TreueA/V-Integration in komplexen Anlagen.
5. Videoüberwachung von Industrie und rauen Umwelt
fürVideoanwendungen für extreme UmgebungeninÖl- und Gasanlagen,Kraftwerke, undBergbauEs ist...Wohnungen in industrieller Größeundhohe Temperaturverträglichkeitsicherstellen, dassProzessüberwachung,Sicherheitskontrollen, undFernvisualisierungwoelektrische GeräuscheundTemperaturextremesind vorhanden.

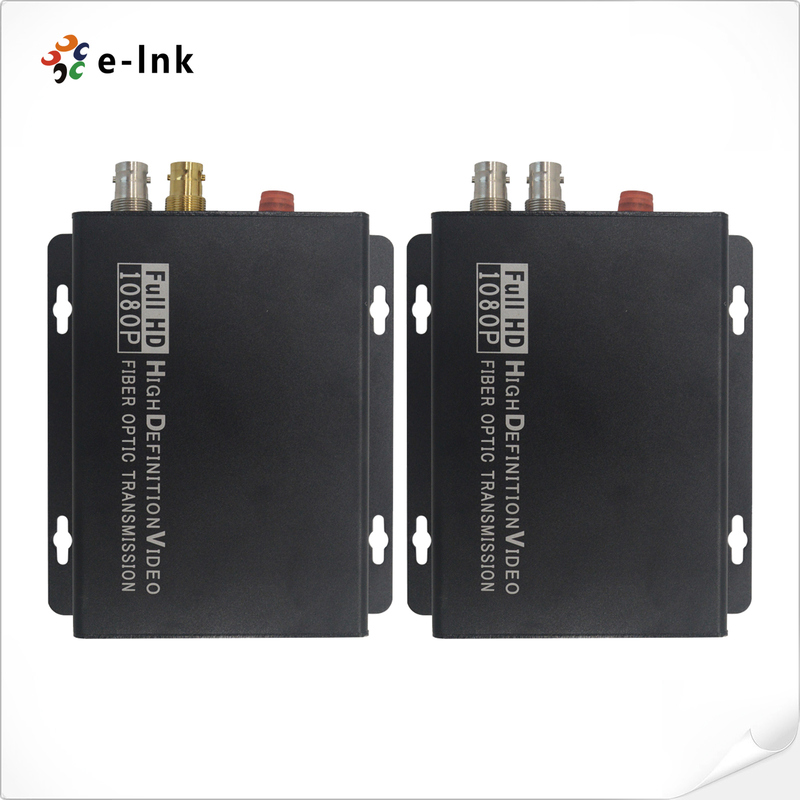

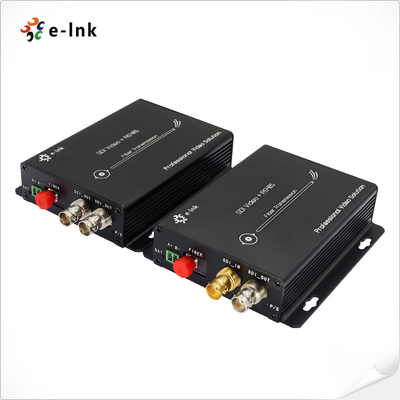

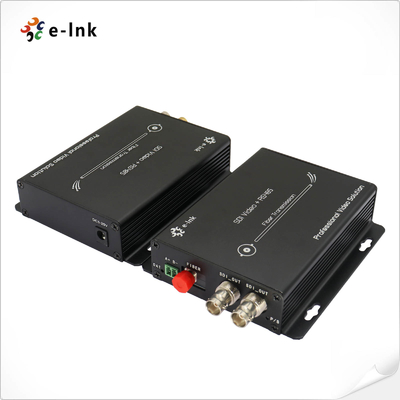

Übersicht über den HD-SDI-zu-Faser-Konverter

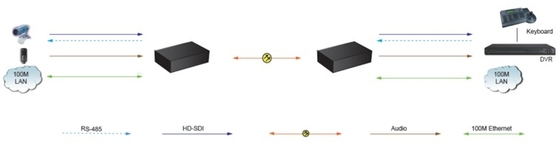

Die LNK-HD-110-Serie ist ein professioneller, einzelkanalerHD-SDI GlasfaserwandlerDiese kompakte Lösung ermöglicht eine nahtlose Übertragung voneingebettete Audio-HD-SDI-VideosignaleundBidirektionssteuerung RS422/RS485Daten über ein- oder mehrmodisches Glasfaserkabel, um die Integrität des Signals über lange Strecken ohne Verlust zu gewährleisten.
mit einem eingebauten HD-SDISchleifenausgangfür die lokale Videoüberwachung umfasst dieses Konverter-Set ein eigenes Sender- und Empfängerpaar, das eine vollständige Punkt-zu-Punkt-Verbindung für den kritischen Videotransport bietet.Konzipiert zur Beseitigung elektromagnetischer Störungen (EMI) und Signalzerstörungen, die in Kupfersystemen üblich sind, liefert es unverfälschte, unkomprimierte Videoqualität für missionskritische Operationen.
Ideal für die Überwachung der Sicherheit, die Übertragung von Beiträgen und die industrielle Visualisierung.Die LNK-HD-110-Serie ermöglicht eine zuverlässige Verbindung über Entfernungen, die die Einschränkungen von Standardkoaxikabeln weit übersteigenSeine robuste Leistung macht es zur perfekten Wahl, um hochauflösende Video-Feeds in CCTV-Systemen, Verkehrskontrollzentren, Stadien,und andere anspruchsvolle Umgebungen, in denen Signaltreue und Zuverlässigkeit von größter Bedeutung sind.
Technische Indizes für HD-SDI-Faserkonverter
|
Glasfaser-Schnittstelle
|
|
Glasfaserschnittstelle
|
SImplexFC
|
|
Übertragungsdistanz
|
550 m bis 20 km
|
|
Wellenlänge
|
1310 nm/1550 nm
|
|
Video
|
|
Video-Schnittstelle
|
BNC
|
|
Video Eingangs-/Ausgangsimpedanz
|
75Ω
|
|
Video-Eingangs-/Ausgangsspannung
|
Typisch:1 Vpp, Min 0,5 Vpp, max 1,5 Vpp
|
|
Video Bits Rate
|
Maximal 3,2 Gb/s
|
|
Differenzgewinn (10%)- Ich weiß.(90%)
|
< 1%
|
|
Video-SDI-Standard
|
270 Mbps (SD-SDI), SMPTE259M
|
|
1.485Gbps/M ((HD-SDI),SMPTE292M
|
|
Daten
|
|
Physische Schnittstelle
|
Industrieübliche Schraubterminals
|
|
Datentyp
|
RS422/RS485 Umkehrrichtung
|
|
Frequenz/Rate-Unterstützung
|
Max. 115200bps für RS422
Max. 57600bps für RS485
|
|
Berücksichtigung
|
< 109
|
|
Elektrotechnik
|
|
Stromadapter
|
Gleichgewicht 5~ 25V
|
|
Stromverbrauch
|
<5W
|
|
LED-Anzeiger
|
|
P/S
|
Stromversorgung
|
|
DAT
|
Daten
|
|
Mechanische
|
|

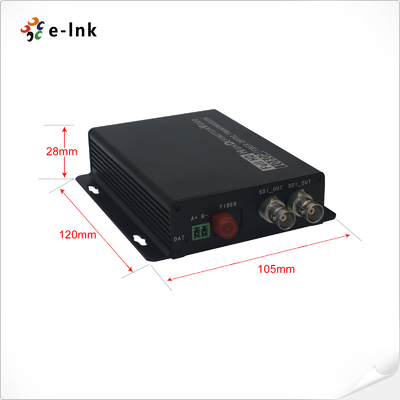

Abmessungen (LxWxH)
|
120 x105 x28 mm
|
|
WAcht
|
0.43KG/Paar
|
|
Gehäuse
|
Aluminiumgehäuse
|
|
Montageoptionen
|
mit einer Breite von nicht mehr als 20 mm
|
|
Umwelt
|
|
Arbeiten Temperatur
|
-20°C+70°C
|
|
Speichertemperatur
|
- 40°C+80°C
|
|
Arbeiten Luftfeuchtigkeit
|
0~95%
|
|
MTBF
|
≥100000 Stunden
|
Informationen zur Bestellung von HD-SDI-zu-Faser-Konvertern
| Artikel |
Beschreibung |
|
| LNK-HD-110-20 |
HD-SDI-zu-Faser-Konverter mit RS422-Umkehrdaten und Loop-out, SMF,FC-Faser-Anschluss 20 km, einschließlich Sender und Empfänger, in Paaren verwendet |
Nachverkaufs- und Gewährleistungspolitik
Es besteht ausOnline-Kundendienstundtelefonischer Kundenservice,BereitstellungProduktberatung,
Ferntechnische Unterstützung,Wartungs- und Abnahmeleistungen.
Dienstleistungspolitik: Drei Monate Ersatz und drei Jahre Garantie.
Ersatz: Innerhalb von drei Monaten nach dem Kauf einer Reihe von Produkten, nach Prüfung des Ausfalls des Produkts durch Techniker und menschengemachten Schäden
die durch nicht natürliche Katastrophen verursacht werden, kann der Käufer direkt an den Einkaufspunkt gehen, um die gleiche Art von Produkten zu ersetzen.
Wenn bei der Produktprüfung keine Probleme auftreten, wird die Originalprobe zurückgegeben.
Gewährleistung: Schäden durch Menschen verursacht durch nicht-natürliche Katastrophen, die kostenlose Garantiezeit unserer Firma beträgt 1 Jahr.
