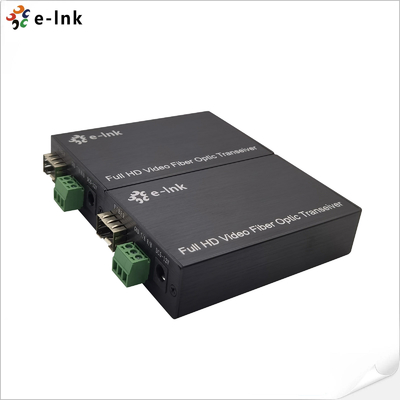

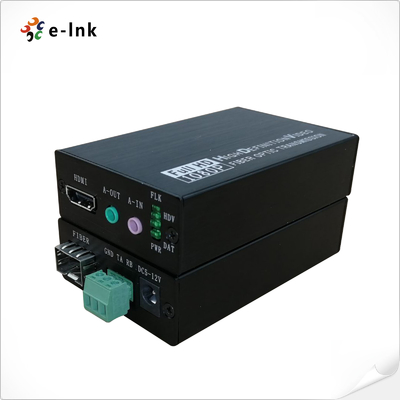

HDMI über Glasfaserausleger 20 km mit Bidirektions-Audio RS232 Steuereinfach
Übersicht
Die LNK-HF100DA-Serie ist ein leistungsstarker HDMI über Glasfaser-Extender
Diese kompakte Einheit wurde für die professionelle Fernübertragung von Signalen entwickelt.
mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,
RS232-Seriendaten über ein einziges Glasfaserkabel, um ein außergewöhnliches Signal zu gewährleisten
Es ist vollständig kompatibel mit HDMI 1.4b, 3D und HDCP
1.4 Standards, die kristallklare Auflösungen bis 1920*1200@60Hz unterstützen.
Dank seiner robusten Konstruktion und der fortschrittlichen Signalverarbeitung liefert dieser Verlängerer
Sie bietet eine zuverlässige, sichere und qualitativ hochwertige Leistung, was sie zu einer idealen Lösung für
anspruchsvolle Anwendungen in Sicherheitsüberwachungs-, Kommando- und Kontrollräumen,
Digital Signage und Rundfunkumgebungen
Eigenschaften
Langstreckenübertragung mit mehreren Signalenmit einer Leistung von mehr als 50 W und
mit einer Bandbreite von mehr als 20 mm,
Die Abstände sind bis zu 20 km, was eine perfekte Signalintegrität gewährleistet.
Unterstützung von hochauflösenden Videos: Bietet erstklassige Videoqualität mit Unterstützung für
Auflösungen bis 1920x1200@60Hz, einschließlich spezieller Kompatibilität für
1600x1200@60Hz, ideal für Standard- und professionelle Displays.
Zwei-Wege-Audiokanal: ermöglicht die gleichzeitige Übertragung und Empfang von
Außen-Stereo-Audio, die interaktive Kommunikation für Anwendungen wie
Konferenzsysteme und Rundfunk-Audio.
Umfassende Standardkonformität: Einhaltung der strengen HDMI 1.4b 3D und HDCP 1.2
Die Kommission ist der Auffassung, daß die
Ausstattung der Quelle und der Anzeige.
Erweitertes EDID-Management: Features ausgeklügelte EDID Unterstützung automatisch
Lese und Verwalten von Anzeigedaten, um eine korrekte Ausgabeauflösung der Quelle zu gewährleisten und die
Komplikationen bei der Einrichtung.
Überlegene Signalintegrität: Ein automatisches Einstellsystem, das
optimiert kontinuierlich das Videosignal, was zu außergewöhnlich glatten, scharfen,
und eine stabile Bildqualität.
Robuster Hardware-Schutz: Ein integrierter ESD-Schutz an Schlüsselschnittstellen schützt die
Einheit vor elektrostatischen Entladungen, was die Haltbarkeit und Zuverlässigkeit des Geräts
verschiedene Umgebungen.
Einfache Installation: Konzipiert für den wirklichen Plug-and-Play-Betrieb, so dass
Einführung ohne Treiber oder komplexe Konfiguration, wodurch Zeit und
Verringert die Installationskosten.
Technische Indizes
| Parameter |
Beschreibung |
|
Video
|
Normen |
HDMI1.4B 3D; HDCP1.4 |
| Maximale Pixeluhr |
165 MHz |
| Höchstdatenrate |
6.75 Gbps |
| Konformität |
1080P@50/59.95/60Hz, ((Max 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz,
Die in Absatz 1 Buchstabe b genannten Daten sind in Anhang I der Verordnung (EU) Nr. 1095/2010 zu entnehmen.
720P@23.98/24/29.97/30Hz,
720P@50/59.94/60Hz
Spezielle Unterstützung 1600*1200 @60HZ
|
| Verbindungsstück |
HDMI Typ A für Frauen |
| Impedanz |
100Ω |
| Reichweite des HDMI Kabels |
<5Meter (Auflösung bis 1920*1200@60Hz) |
| Audio |
Schnittstelle |
3.5MM externer Stereo-Audio |
| Übertrager |
1Ch Eingang + 1Ch Ausgang |
| Empfänger |
1Ch Eingang + 1Ch Ausgang |
| RS232 |
Schnittstelle |
3-Pin-Terminalblock |
| Baud-Rate |
≤115200bps |
| Glasfaser |
Schnittstelle |
SFP-Modell und LC-Anschluss |
| Art der Faser |
Einzelmodus |
| Wellenlänge |
850 nm/1310 nm/1550 nm |
| Bandbreite der Schnittstelle |
3 Gbps |
| Übertragungsdistanz |
Übertragung@1920*1200@60Hz
Mehrmodusfaser: < 500M
Ein-Modus-Faser: 20 km
|
| Index Sonstiges |
Stromversorgung |
Der Stromadapter: DC 5~12V |
| Leistungsausfall |
Max 4W |
| Temperatur |
Betriebszeit: -20 °C ~ +70 °C |
| Luftfeuchtigkeit |
Betriebszeit: 5% ~ 90% |
| Abmessung (LxWxH) |
92 x 57 x 23 (mm) |
Bestellinformationen
| Modell |
Beschreibung |
| LNK-HF100DA |
1Ch HDMI + 1Ch Bidirektions-Stereo Audio + 1Ch RS232 über Glasfaser-Extender, LC ((SFP), Multi-Mode-Faser, 500m, einschließlich 1 Sender & 1 Empfänger, verwendet von Paaren |
| LNK-HF100DA-20 |
1Ch HDMI + 1Ch Bidirektions-Stereo Audio + 1Ch RS232 über Glasfaser-Extender, LC ((SFP), Single-Mode-Faser, 20km, einschließlich 1 Sender & 1 Empfänger, verwendet von Paaren |
Anwendung
Dieser professionelle Glasfaserverlängerer ist für die Umgebung ausgelegt
erfordert eine zuverlässige Fernübertragung von hochauflösendem Video,
Die spezifische Schnittstellenkonfiguration macht es ideal für:
-
Industrielle Steuerungssysteme: ermöglicht eine zentrale Überwachung und Bedienung durch
-
mit einer Leistung von mehr als 50 W und
-
RS232 für die Steuerung von Geräten und bidirektionales Audio für Interkom.
-
Übertragung und Live-Produktion: Erleichtert eine zuverlässige Übertragung von Kamerafeeds
-
(HDMI) und zweiseitige Audiokommunikation zwischen der Bühne/dem
-
Produktionssteuerraum mit Seriensteuerung für PTZ-Kameras.
-
Sicherheit und Überwachungszentren: Ermöglicht die Konsolidierung von Signalen von
-
Fernsicherungseinrichtungen, Übertragung von HD-Videos von Kameras, Audio aus dem Bereich
-
Wir haben eine Reihe von Anwendungen, die sich auf das System beziehen, und wir haben eine Reihe von Anwendungen.
-
Digital Signage und AV-Netzwerke für Unternehmen: Verwaltet die Verteilung von Inhalten an
-
Anzeigen auf großen Standorten oder Gebäuden, die RS232 für die Anzeigeleistung verwenden
-
Steuerung/Einstellung/Auslösung und bidirektionales Audio für synchronisierten Ton.
-
Medizinische Bildgebung und Diagnostik: Gewährleistet eine unverfälschte Übertragung von medizinischen
-
Bildgebungsdaten von Diagnosegeräten in abgeschirmten Räumen zur Ferndiagnostik
-
Überprüfungsstationen, die Signaltreue und -konformität gewährleisten.
-
Fernunterricht und Konferenzsysteme: Erweitert das Präsentationsvideo (HDMI)
-
und unterstützt Zwei-Wege-Audio für Q & A-Sitzungen zwischen einem Hauptsaal und Fernbedienung
-
Überflutungsräume oder Aufnahmestudios.
